PARTS REFERENCE
41
DEADPOOL PRO MANUAL 500-55K1-01
MARVEL.COM
© MARVEL

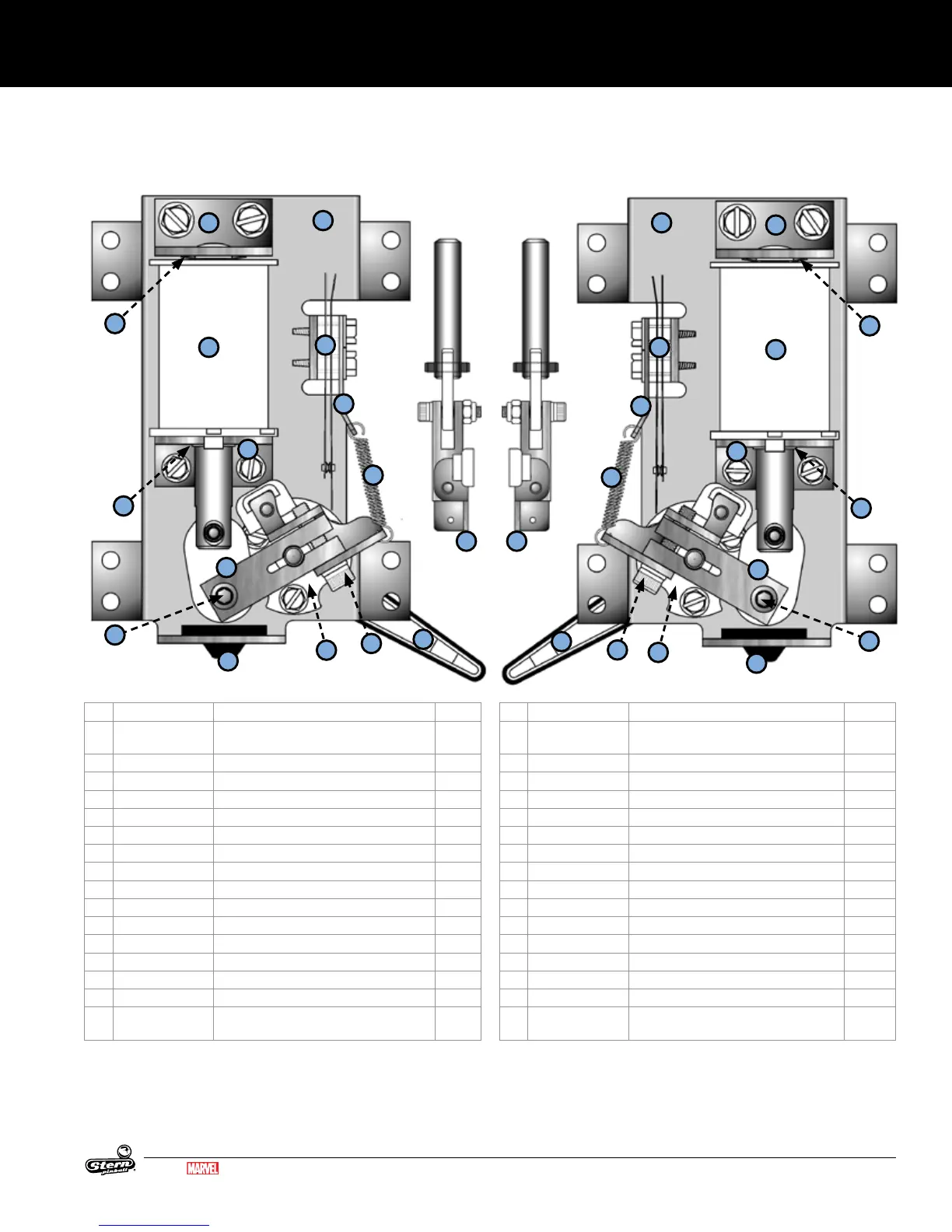

5.13 FLIPPER ASSEMBLY, LEFT
500-6543-11-ND
13
1
2
3
4
11
13
13
6
8
7
10
14
5
9
5.14 FLIPPER ASSEMBLY, RIGHT
500-6543-02-ND
1
2
3
4
11
13
6
8
7
10
14
5
9
12
12
12
12
13
ID Part Number Description Qty
1 515-6617-01 FLIPPER BASE PLATE LEFT KIT W/
BRACKET MOUNT HARDWARE
1
2 515-6308-01 COIL STOP BRACKET 1
3 180-5149-00 SWITCH - END OF STROKE N/C 1
4 090-5020-20-ND COIL 1
5 269-5002-00 SPRING WASHER 1
6 535-7354-00 SWITCH RETURN SPRING BRACKET 1
7 265-5035-00 SPRING FLIPPER RETURN 1
8 535-7356-00 COIL SUPPORT BRACKET 1
9 545-5388-00 COIL SLEEVE, FLIPPER 1
10 545-5070-00 FLIPPER BAT BUSHING 1
11 545-5428-00 FLIPPER BUMPER PAD 1
12 237-6144-00 SET SCREW #10-32 x 3/4" SOCKET 2
13 515-7203-01 PLUNGER/CRANK ASSEMBLY, LEFT 1
14 515-5133-08-06 FLIPPER BAT AND SHAFT* 1
500-6307-10 FLIPPER REBUILD KIT, LEFT
* Refer to game rubber chart for ipper
rubber color and part number.
ID Part Number Description Qty
1 515-6617-00 FLIPPER BASE PLATE RIGHT KIT W/
BRACKET MOUNTING HARDWARE
1
2 515-6308-01 COIL STOP BRACKET 1
3 180-5149-00 SWITCH - END OF STROKE N/C 1
4 090-5032-ND COIL 1
5 269-5002-00 SPRING WASHER 1
6 535-7354-00 SWITCH RETURN SPRING BRACKET 1
7 265-5035-00 SPRING FLIPPER RETURN 1
8 535-7356-00 COIL SUPPORT BRACKET 1
9 545-5388-00 COIL SLEEVE, FLIPPER 1
10 545-5070-00 FLIPPER BAT BUSHING 1
11 545-5428-00 FLIPPER BUMPER PAD 1
12 237-6144-00 SET SCREW #10-32 x 3/4" SOCKET 2
13 515-7203-00 PLUNGER/CRANK ASSEMBLY 1
14 515-5133-08-06 FLIPPER BAT AND SHAFT* 1
500-6307-00 FLIPPER REBUILD KIT, RIGHT
* Refer to game rubber chart for ipper
rubber color and part number.
