Stihl 4180 Series Service Manual

Mecanism de antrenare HT 13
– Şurubelniţă T27x200 – 5910 890 2415
– Separator – 5910 890 8100
– Dorn Ø 4 mm
– Lubrifiant de angrenaj STIHL, doză 40 g –
0781 120 1004
– Agent de etanşare Dirko HT roşu – 0783 830 2000
9.3 Demontarea mecanismului de antrenare
N Scoateţi capacul roţii de lanţ (1).
N Scoateţi roata de lanţ (2), @ 4.3.

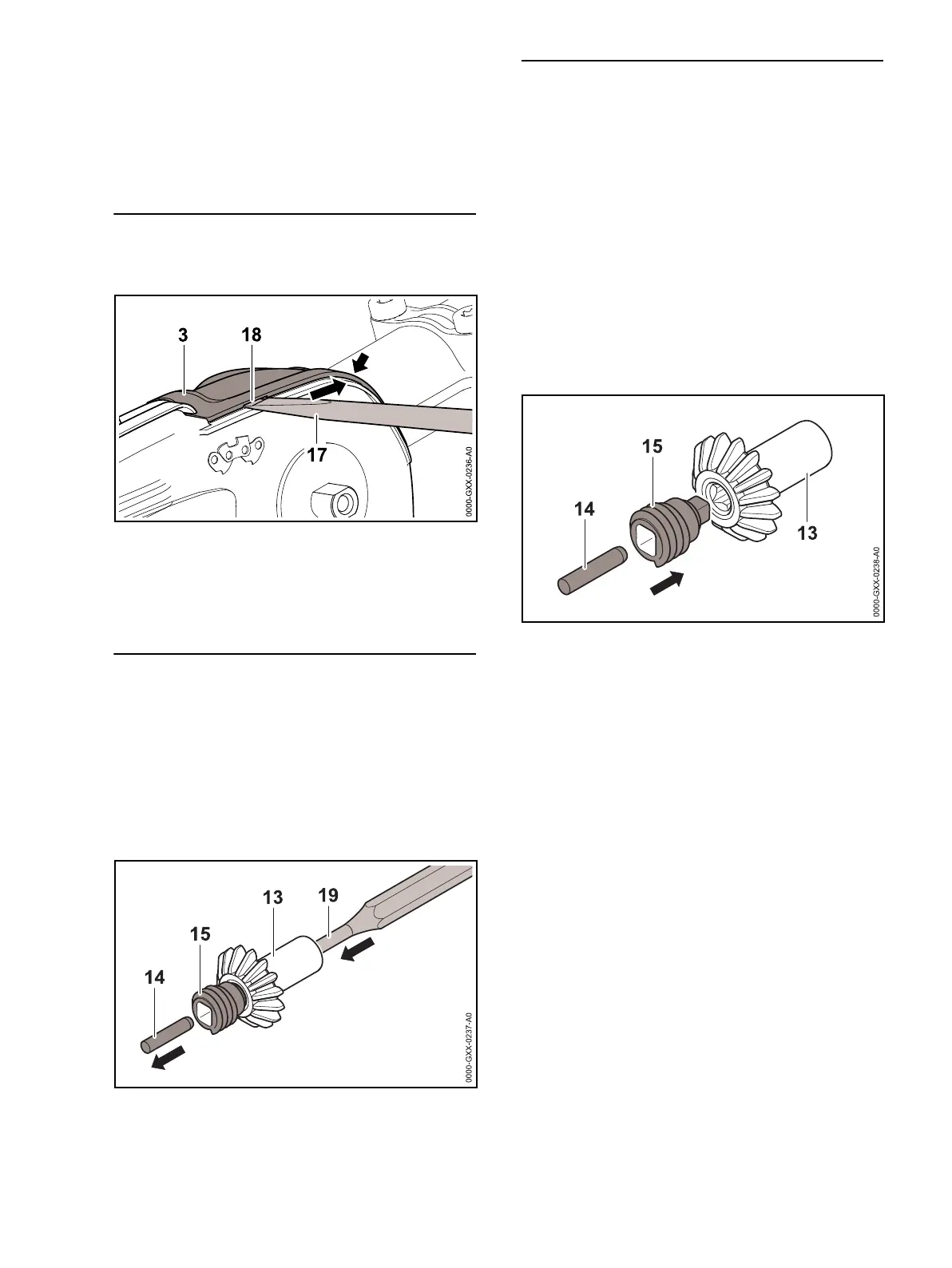

N Introduceţi cheia combinată (17) în fantă (18) şi
ridicaţi carcasa (3).
N Deşurubaţi şuruburile (4).
N Scoateţi mecanismul de antrenare (5).
9.4 Dezasamblarea mecanismului de antrenare
N Deşurubaţi şuruburile (6).
N Scoateţi jumătatea de carcasă de mecanism de
antrenare (7).
N Scoateţi setul de pinion (8) şi (9).
N Scoateţi de pe arbore (12) rulmentul cu bile cu
caneluri (10) şi separatorul 5910 890 8100 (11).
N Scoateţi de pe arbore (13) rulmentul cu bile cu
caneluri (10) şi separatorul 5910 890 8100 (11).
N Cu ajutorul dornului Ø 4 mm (19), scoateţi bolţul (14)
prin arbore (13).
N Trageţi afară melcul (15).
9.5 Asamblarea mecanismului de antrenare
N Folosind manşonul de presare 4112 893 2401,
presaţi rulmentul cu bile cu caneluri (11) cu garniturile
de etanşare din oţel pe ambele părţi până la opritorul
de pe arbore (12).
N Folosind manşonul de presare 4112 893 2401,
presaţi rulmentul cu bile cu caneluri (10) cu garniturile
de etanşare din plastic pe ambele părţi până la
opritorul de pe arbore (12).
N Folosind manşonul de presare 4112 893 2401,
presaţi rulmentul cu bile cu caneluri (10) cu garniturile
de etanşare din plastic pe ambele părţi până la
opritorul de pe arbore (13).
N Folosind manşonul de presare 4112 893 2401,
presaţi rulmentul cu bile cu caneluri (11) cu garniturile
de etanşare pe ambele părţi până la opritorul de pe
arbore (13).
N Împingeţi melcul (15) cu partea pătrată până la
opritorul din arbore (13).
N Introduceţi bolţul (14), până când acesta se lipeşte de
suprafaţa frontală a melcului (15).
N Ungeţi pinionul de antrenare (8) şi melcul (15) cu
lubrifiant de angrenaj HT-/ MM.
N Montaţi pinionul de antrenare (8) în jumătatea de
carcasă (16).
N Umpleţi spaţiul gol de sub pinionul de antrenare (8)
cu lubrifiant de angrenaj HT-/ MM.
N Ungeţi pinionul de antrenare (9) cu lubrifiant de
angrenaj HT-/ MM.
N Introduceţi pinionul de antrenare (9) în jumătatea de
carcasă (16) în aşa mod, încât dinţii să se angreneze
una în cealaltă.
