Tijă telescopicăHT 5
5.1 Cuprins
5.2 Unelte, mijloace auxiliare
– Inserţie T27x125 – 0812 542 2041
– Cheie dinamometrică – 5910 890 0302
– ?urubelniţă T27x200 – 5910 890 2415
– Cleşte pentru nituri oarbe
– Priboi 3 mm
– Ciocan
– Burghiu elicoidal 5 mm
5.3 Demontarea tijei exterioare
N Pregătirea reparaţiei, @ 3.1
N Deşurubaţi piuliţa (11).
N Scoateţi şaibele elastice (12)
N Scoateţi inelul de etanşare (13).
N Trageţi afară tija (17) complet.
N Slăbiţi şuruburile (4 şi 5).
N Trageţi jos piesa de strângere (6).
N Scoateţi afară arborele de acţionare (10) cu arcuri (7)
şi rulment (8).
N Scoateţi arcul (9) de pe tijă (16).
N Împingeţi tija (17) înăuntru şi scoateţi-o afară de la
partea de acţionare.
5.4 Montarea tijei exterioare
N La partea de acţionare împingeţi tija (17) astfel în
tijă (16), încât manşonul (19) să fie pe partea de
antrenare.
N Trageţi afară tija (17) complet.
N Împingeţi arcul (9) în tijă (16).
N Împingeţi arborele de acţionare (10) cu arcuri (7) şi
rulment (8) în tijă (16).
N Împingeţi şaibele (3) pe şurub (4 şi 5).
N Introduceţi piuliţele (2) în piesa de strângere (6).
N Puneţi şuruburile (4 şi 5) – nu le strângeţi.

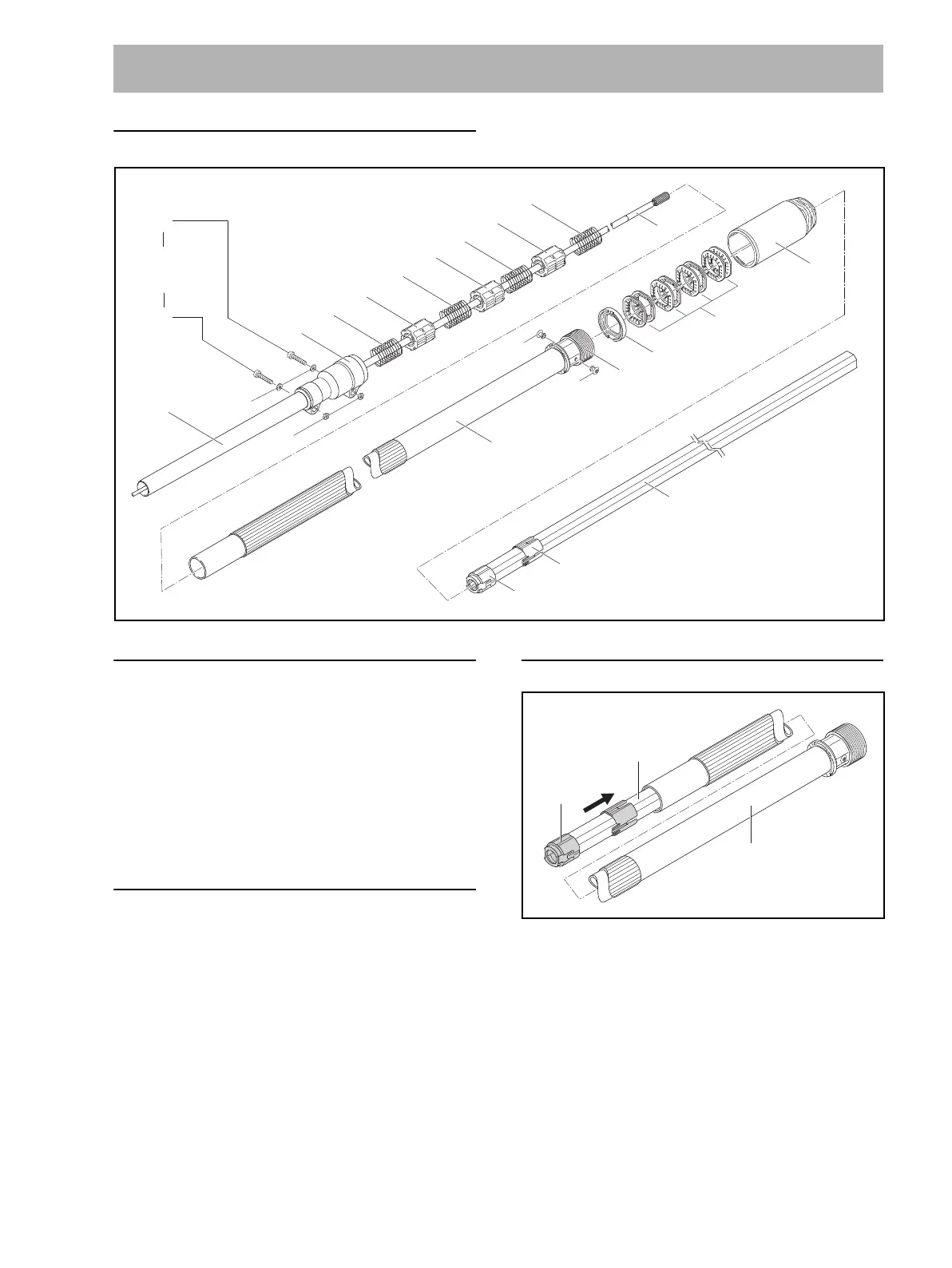

5 Tijă exterioară
0000-GXX-2834-A0
4
5
12
7
8
7
8
7
8
9
6
11
13
14
16
17
18
19
15
15
1
10
M6x30
(8 Nm /
71 lbf. in.)
2
3
0000-GXX-2835-A0
19
17
16
