Mecanism de antrenare HT8
6.1 Cuprins
6.2 Unelte, mijloace auxiliare
– Cheie combinată – 1129 890 3401
– Cheie dinamometrică – 5910 890 0302
– Dispozitiv de înşurubare bolţ M8 – 5910 893 0501
– Cheie cu clichet
6.3 Scoateţi şurubul de legătură pentru şină
N Scoateţi capacul roţii de lanţ (1).
N Scoateţi apărătoarea laterală, @ 5.3.
N Împingeţi dispozitivul de înşurubare bolţ până la
opritorul de pe şurubul de legătură (2).
N Deşurubaţi şurubul de legătură (2).
6.4 Montarea şurubului de legătură pentru fixarea
şinei
N Înşurubaţi şurubul de legătură (2) cu dispozitivul de
înşurubare bolţ şi strângeţi bolţul.
N Montaţi apărătoarea laterală, @ 5.1
N montaţi capacul roţii de lanţ

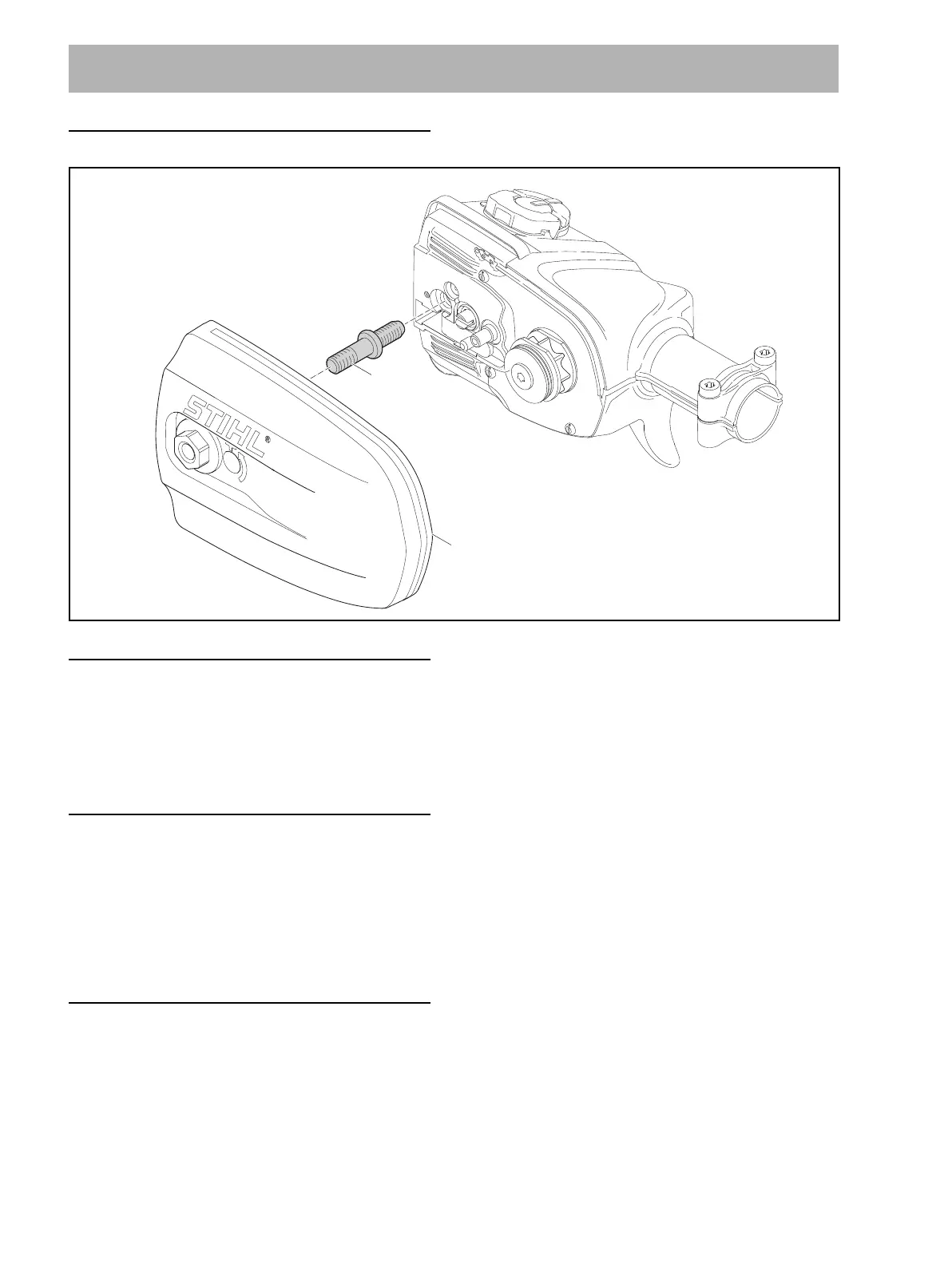

6 Şuruburi de legătură pentru fixarea şinei
1
2
