Mecanism de antrenare HT6
4.4 Montarea roţii de lanţ

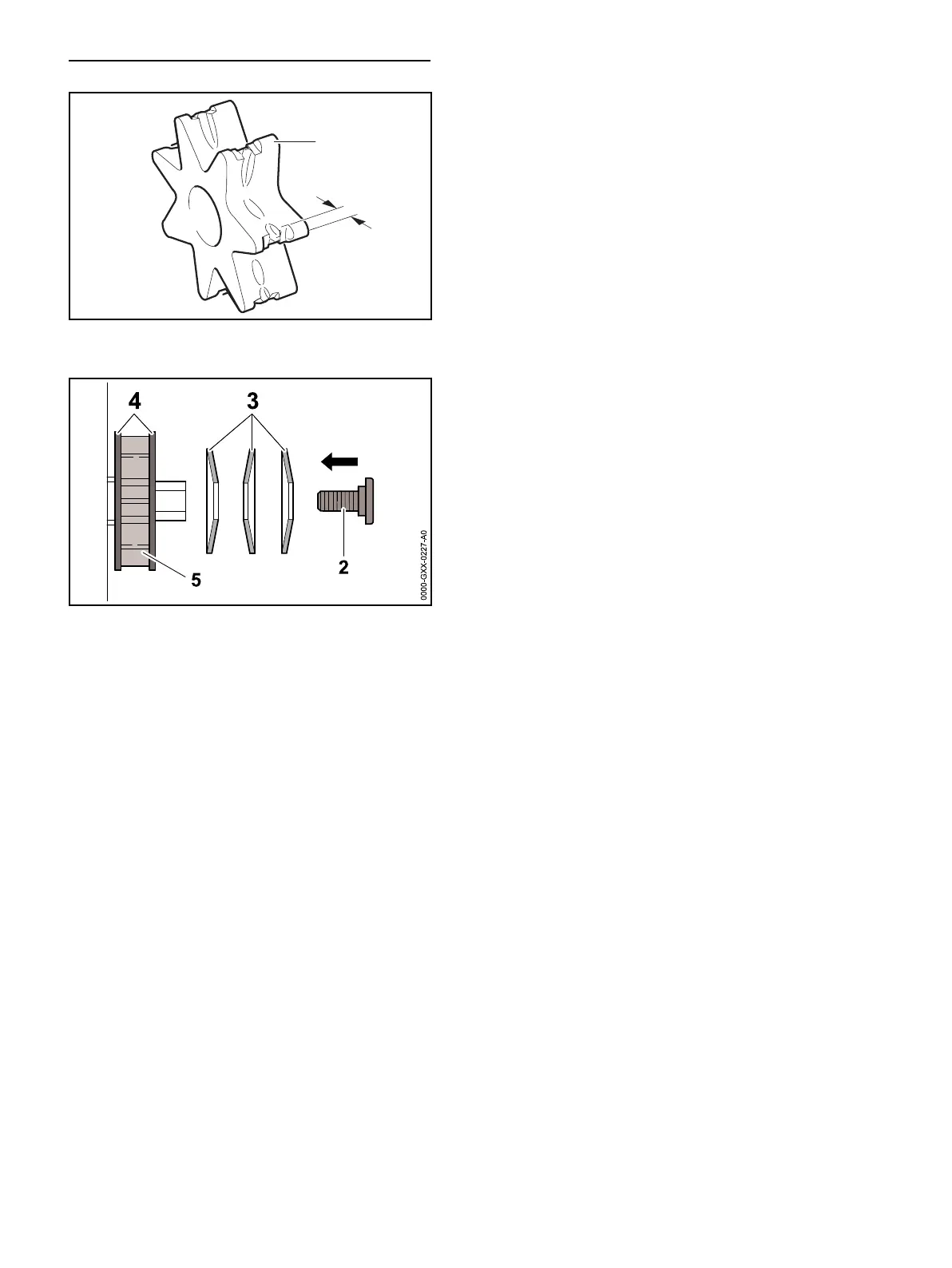

N Înlocuiţi roata de lanţ (5), dacă urmele de uzură (a)
sunt mai adânci de 0,5 mm.
N Împingeţi sus şaibele (4) împreună cu roata de
lanţ (5).
N Împingeţi sus arcurile tip disc (3) în ordinea
corespunzătoare.
N Ungeţi şurubul (2) cu Loctite 242 şi înşurubaţi-l.
N Ţineţi şaibele (4) cu cheia fixă şi strângeţi şurubul (2).
N Montarea capacului roţii de lanţ (1).
