Mecanism de antrenare HT 7
5.1 Cuprins
5.2 Unelte, mijloace auxiliare
– Şurubelniţă – 0000 890 2300
– Cheie combinată – 1129 890 3401
5.3 Demontaţi dispozitivul de întindere a lanţului
N Scoateţi capacul roţii de lanţ (1).
N Deşurubaţi şurubul (10) şi scoateţi apărătoarea
laterală (8).
N Scoateţi afară dispozitivul de tensionare a lanţului (2).
5.4 Demontarea dispozitivului de tensionare a lanţului
N Scoateţi afară roata dinţată cilindrică (3).
N Scoateţi piesa de presare (4).
N Deşurubaţi şurubul de tensionare (5) din dispozitivul
de tensionare (6).
N Scoateţi dispozitivul de tensionare (6).
N Scoateţi şurubul de tensionare (5) din capac (7).
5.5 Asamblarea dispozitivului de tensionare a lanţului
N Introduceţi şurubul de tensionare (5) în capac (7).
N Înşurubaţi şurubul de tensionare (5) în dispozitivul de
tensionare (6).
N Introduceţi roata dinţată cilindrică (3).
N Împingeţi piesa de presare (4) pe şurubul de
tensionare (5).
5.6 Montarea dispozitivului de tensionare a lanţului
N Introduceţi dispozitivul de tensionare a lanţului (2).
N Aşezaţi apărătoarea laterală (8).
N Introduceţi şi strângeţi şurubul (9).
N Montarea capacului roţii de lanţ (1).

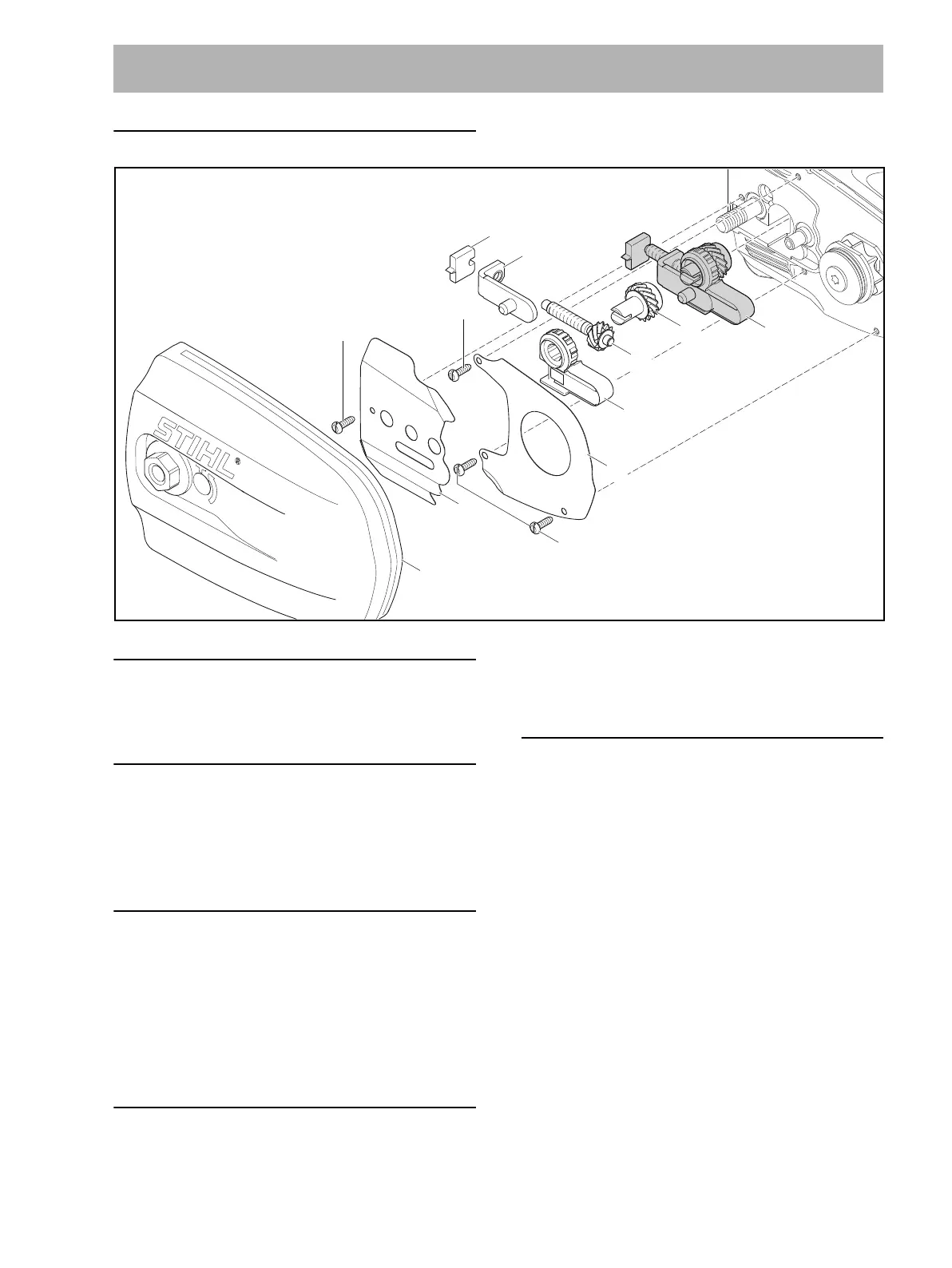

5 Dispozitiv de întindere a lanţului
11 P3x10 (1 Nm / 9 lbf. in)
9
8
7
1
5
3
2
P3x10 (1 Nm / 9 lbf. in) 11
P3x10 (1 Nm / 9 lbf. in) 10
4
6
0000-GXX-0224-A0
