Stihl 4180 Series - 4 Roata de Lanţ; Cuprins; Unelte, Mijloace Auxiliare; Demontarea RoţII de Lanţ

Mecanism de antrenare HT 5
4.1 Cuprins
4.2 Unelte, mijloace auxiliare
– inserţie T27 – 0812 542 2104
– Cheie combinată – 1129 890 3401
– Cheie dinamometrică – 5910 890 0302
– ?urubelniţă T27x200 – 5910 890 2415
– Cheie fixă, deschidere cheie 30
– Loctite 242 (fixare şuruburi, rezistenţă medie) –
0786 111 2101
4.3 Demontarea roţii de lanţ

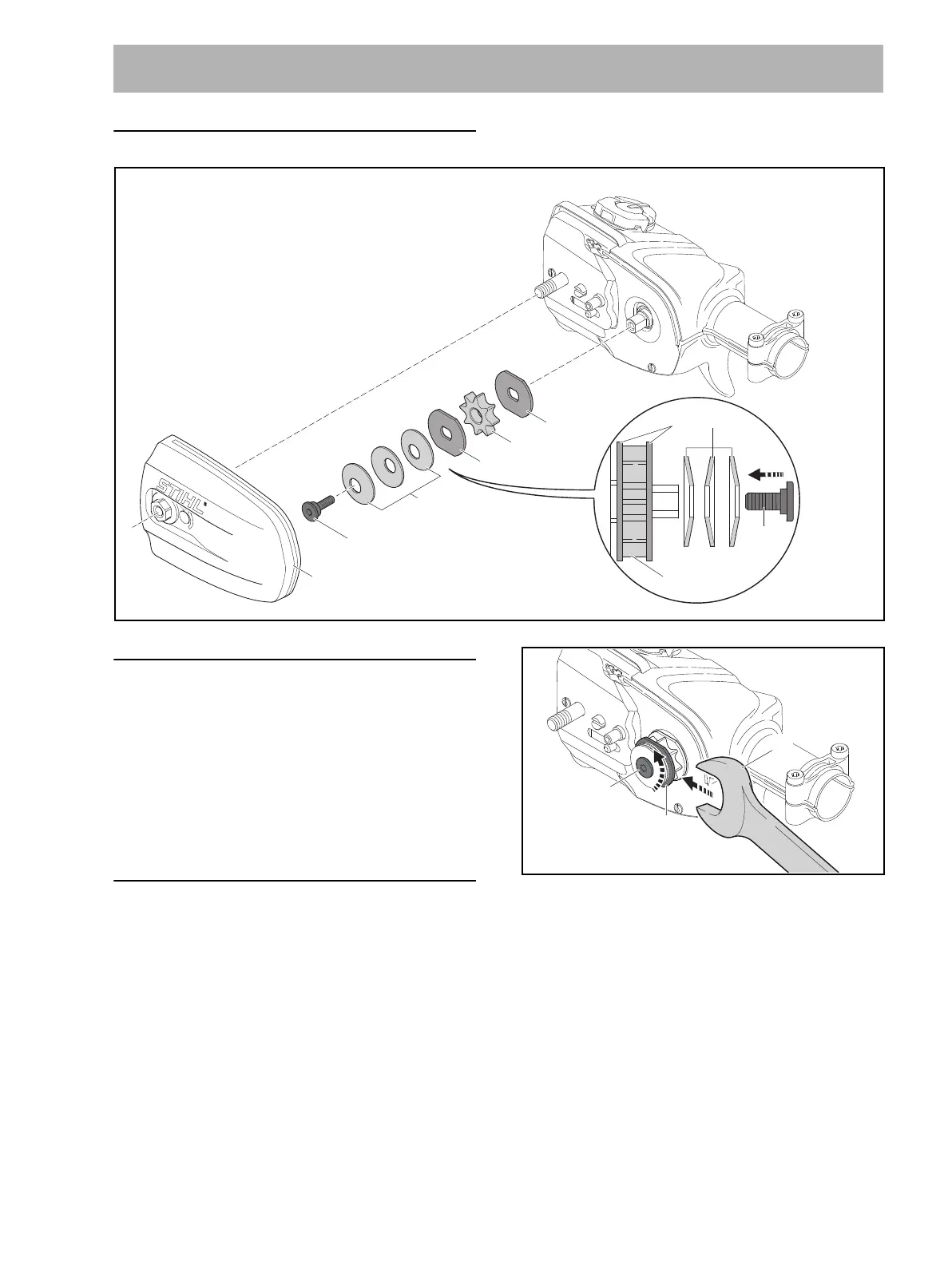

N Scoateţi capacul roţii de lanţ (1).
N Ţineţi şaiba (4) cu cheia fixă (6) şi deşurubaţi
şurubul (2).
N Scoateţi arcurile tip disc (3), şaibele (4) şi roata de
lanţ (5).
4 Roata de lanţ
1
4
2 M5x13 (8 Nm / 71 lbf. in)
3
4
5
4 3
5
2
0000-GXX-0223-A0
6
2
4
0000-GXX-226-A0
