Stihl RM 655 V - Informacje Ogólne; Montaż Uchwytu Kierującego; Przygotowanie Urządzenia Do Pracy; Wyposażenie Standardowe

0478 111 9953 B - PL
350
RM650T, RM650V, RM655V:
RM 650 VE:

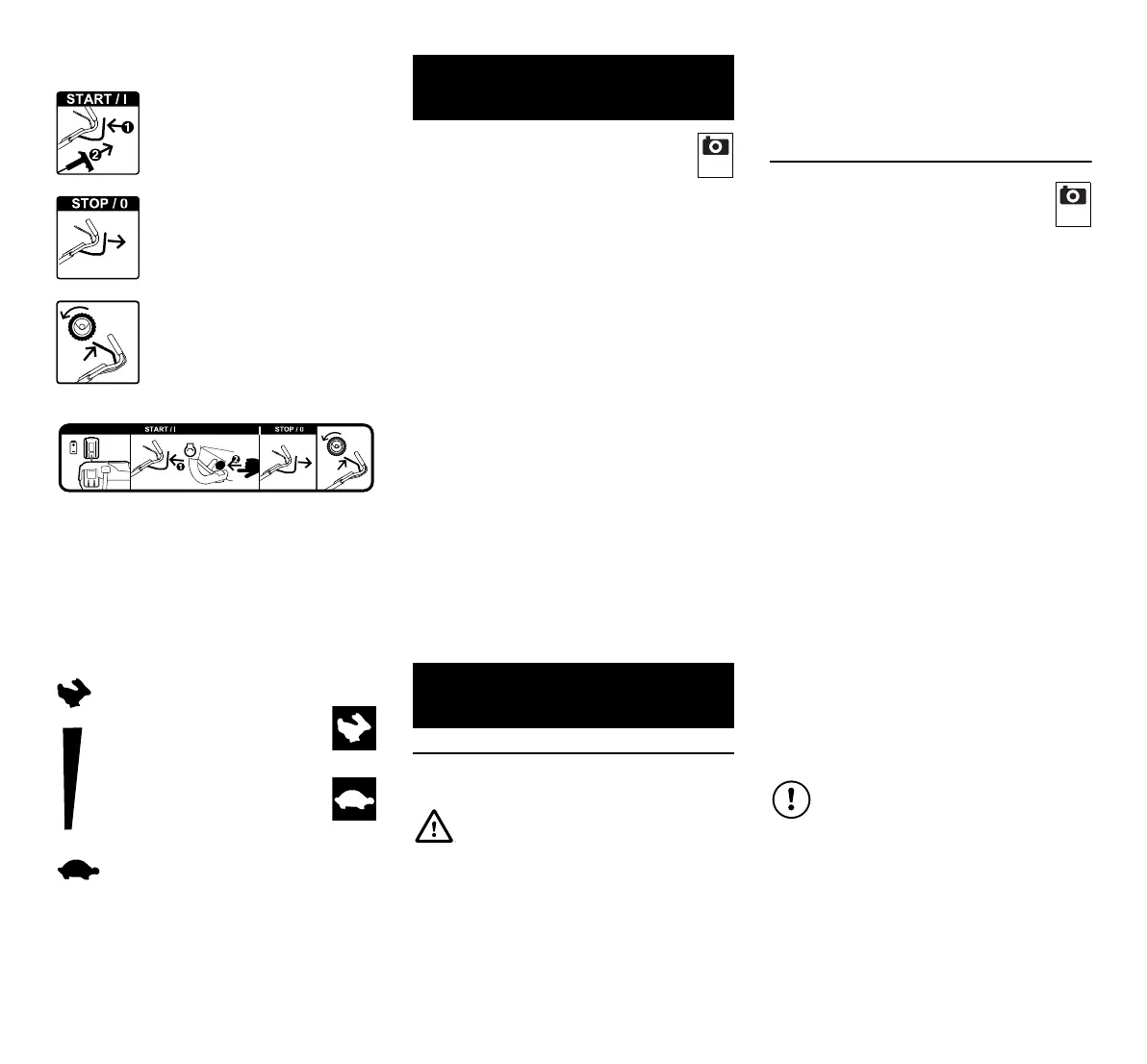

START: wkładanie akumulatora,
uruchamianie silnika spalinowego.
STOP: wyłączanie silnika spalinowego.
Włączanie napędu kół
RM 650 V, RM 650 VE, RM 650 VS,
RM 655 V, RM 655 VS, RM 655 YS:
8.1 Informacje ogólne
● Przed rozpoczęciem wszystkich
opisanych prac urządzenie należy
ustawić stabilnie na poziomym, płaskim
i twardym podłożu.
8.2 Montaż uchwytu kierującego
● 1 Wprowadzić tulejkę (E) w
otwór na uchwycie
kierującym (1).
● 2 Włożyć na tulejkę obie podkładki (G)
stroną wypukłą do środka.
● 3 Przytrzymać tulejkę (E) oraz
podkładki (G) i razem z uchwytem
kierującym (1) wprowadzić od dołu do
wspornika uchwytu kierującego (2).
● 4 Odchylać uchwyt kierujący (1) do
góry, aż otwory wspornika uchwytu
kierującego i tulejka (E) ustawią się w
jednej linii.
● 5 Umieścić i przytrzymać nakrętkę (H)
we wgłębieniu wspornika uchwytu
kierującego.
● 6 Włożyć
śrubę (F) od zewnątrz do
środka przez otwory wspornika
uchwytu kierującego (2) i tulejkę.
Dokręcić śrubę (F).
Moment dokręcania: 18 - 22 Nm
● Złożyć uchwyt kierujący do położenia
transportowego. ( 9.3)
Zamocowanie cięgien:
Uruchamianie silnika
spalinowego
Wyłączanie silnika
spalinowego
Włączanie napędu kół
Ustawianie prędkości jazdy
Szybko – przestawić
do przodu dźwignię
prędkości jazdy
Wolno – pociągnąć
do tyłu dźwignię
prędkości jazdy
7. Wyposażenie
standardowe
Poz. Nazwa Liczba
A urządzenie zasadnicze 1
B dolna część kosza na trawę 1
C górna część kosza na trawę 1
D sworzeń 2
E tulejka 1
F śruba 1
G podkładka 2
H nakrętka 1
I przysłona do mulczowania
– zamontowana w kanale
wyrzutowym (RM 650 T,
RM650V, RM650VE,
RM 650 VS, RM 655 V,
RM 655 VS, RM 655 YS) 1
J akumulator (RM 650 VE) 1
K ładowarka (RM 650 VE) 1
– Instrukcja obsługi 1
– Instrukcja obsługi
silnika spalinowego 1
8. Przygotowanie urządzenia
do pracy
Niebezpieczeństwo zranienia
Należy zwrócić szczególną uwagę
na wskazówki zamieszczone w
rozdziale „Zasady bezpiecznej
pracy“ ( 5.).
2
Zabezpieczać urządzenie przed
uszkodzeniami!
Nie załamywać cięgien i nie
uszkodzić ich osłon.
3
