0478 111 9953 B - FR
82
RM650T, RM650V, RM655V:
RM 650 VE:
START : Mettre en place la batterie,
démarrer le moteur à combustion.
STOP : Couper le moteur à combustion.
Mise en marche de l'entraînement
RM650V, RM650VE, RM650VS,
RM655V, RM655VS, RM655YS:
8.1 Généralités
● Pour tous les travaux décrits, placer
l’appareil sur une surface horizontale,
plate et stable pour les effectuer.
8.2 Montage du guidon
● 1 Insérer la douille (E) dans
l’alésage du guidon (1).
● 2 Faire passer sur la douille les deux
rondelles (G), côté bombé vers
l’intérieur.
● 3 Maintenir la douille (E) et les
rondelles (G), puis les introduire dans la
console du guidon (2) par le bas, avec
le guidon (1).
● 4 Relever le guidon (1) jusqu’à ce que
les alésages de la console du guidon et
la douille (E) soient alignés.
● 5 Placer l’écrou (H) dans l’évidement
de la console de guidon et le maintenir.
● 6 Faire passer la vis (F) de l’extérieur
vers l’intérieur à travers les alésages de
la console du guidon (2) et la douille.
Serrer à fond la vis (F).
Couple de serrage : 18 - 22 Nm
● Rabattre le guidon en position de
transport. ( 9.3)

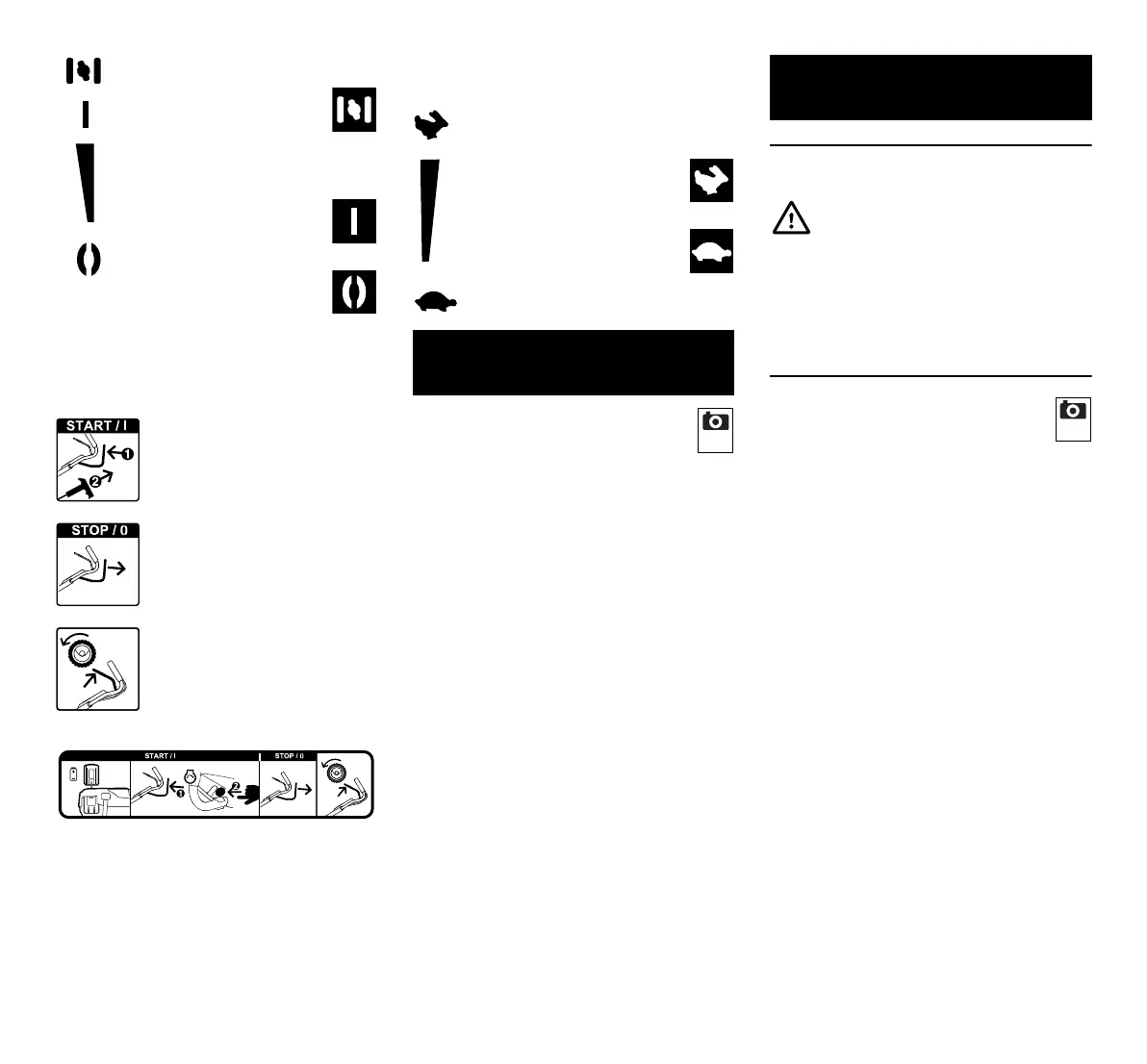

Réglage de l’accélération
Position de starter
(RM 655 YS unique-
ment) – Pousser le
levier des gaz vers l’avant
jusqu’en butée
Position de démar-
rage – Régime
maximal
Position d’arrêt –
Couper le moteur à
combustion, tirer le
levier des gaz en arrière
jusqu’en butée
Démarrer le moteur à
combustion
Couper le moteur à
combustion
Mettre en marche
l’entraînement
Régler la vitesse de
déplacement
Rapide – Pousser le
levier de vitesse vers
l’avant
Lent – Tirer le levier
de vitesse en arrière
7. Contenu de l’emballage
Rep. Désignation Qté
A Appareil de base 1
B Partie inférieure du bac de
ramassage 1
C Partie supérieure du bac de
ramassage 1
D Goujon 2
E Douille 1
F Vis 1
G Rondelle 2
H Écrou 1
I Obturateur mulching –
monté dans le canal d’éjec-
tion (RM 650 T, RM 650 V,
RM 650 VE, RM 650 VS,
RM655V, RM655VS,
RM 655 YS) 1
J Batterie (RM 650 VE) 1
K Chargeur (RM 650 VE) 1
– Manuel d’utilisation 1
– Manuel d’utilisation
Moteur à combustion 1
2
8. Préparation de l’appareil
Risque de blessures
Respecter les consignes de
sécurité dans le chapitre
« Consignes de sécurité » ( 5.).
3
