10 Instalación del robot cortacéspedes

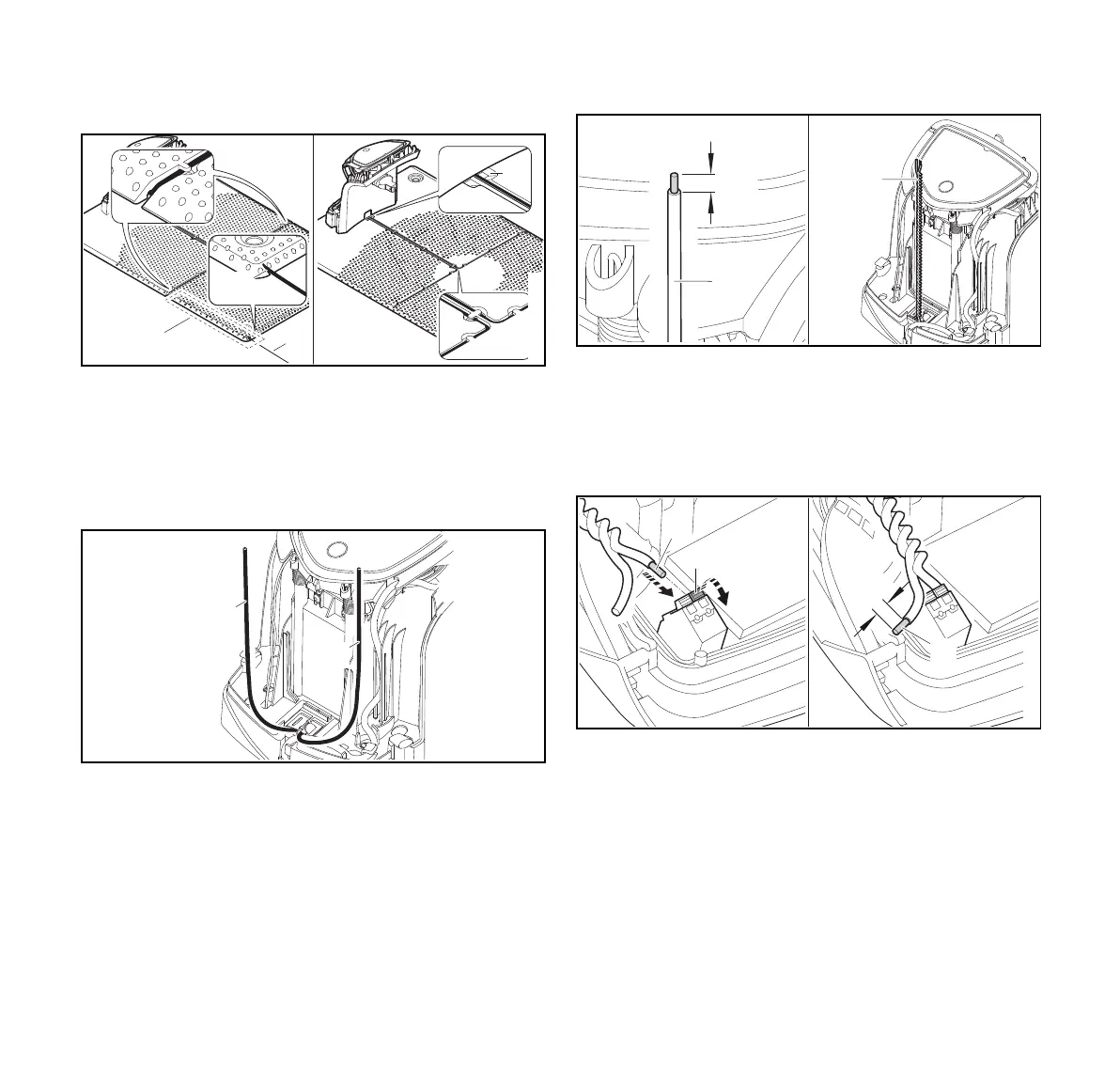

Para conectar el cable perimétrico a una estación de carga
externa:
► Guíe el cable perimétrico (3) a través del canal para
cables en la placa base (7). Pase el cable perimétrico por
los canales para cables. Si es necesario, afloje las
estacas para cables.
► Inserte el cable perimétrico (3) en los canales para cables
de la placa base y guíelo a través de la abertura (4) que
conduce hacia la parte trasera de la estación de carga.
► Corte los extremos del cable perimétrico (5 y 6) de modo
que un extremo de 15.7 pulg. (40 cm) quede disponible
para insertarlo en la estación de carga. No se requiere
una longitud adicional.
► No enrolle el excedente del cable detrás de la estación de
carga. El excedente de cable podría interferir con el
funcionamiento del robot cortacéspedes.
Para conectar el cable perimétrico al tablero:
► Utilice una herramienta adecuada para pelar un tramo de
a = 0.236 pulg. (6 mm) del cable perimétrico izquierdo (5)
y trence las hebras del cable perimétrico.
► Trence los dos extremos del cable perimétrico para
unirlos (5 y 6).
► Abra el tablero, @ 10.3.
► Presione y abra la palanca de sujeción izquierda (8).
► Inserte el extremo (5) del cable perimétrico que se había
pelado en el bloque de sujeción hasta que tope.
► Cierre la palanca de sujeción (8).
► Utilice una herramienta adecuada para pelar un tramo de
a = 0.236 pulg. (6 mm) del extremo del cable perimétrico
derecho (6) y trence las hebras del cable perimétrico.
