TS 400
: Deslice el rotor en el poste del
arrancador y gírelo hacia uno y otro
lado hasta que la espiral del resorte
de rebobinado se enganche
: Instale el trinquete (5) en el rotor
: Coloque la arandela (4) en el poste
del arrancador
: Presione la pinza de resorte (3) en
el poste del arrancador y deslícela
sobre la espiga del trinquete con un
destornillador o alicates. La pinza
de resorte debe apuntar hacia la
derecha, en sentido horario, tal
como se ilustra.
Tensado del resorte de rebobi-
nado
: Forme un bucle con la cuerda de
arranque sin enrollar y utilícelo para
girar el rotor seis revoluciones com-
pletas en el sentido de la flecha
: Mantenga el rotor inmóvil. Tire de la
cuerda y enderécela
: Suelte el rotor de la cuerda
: Suelte lentamente la cuerda de
arranque para que ésta se enrolle
en el rotor
El mango de arranque debe quedar fir-
memente sentado en el buje guía de la
cuerda. Si el mango cae a un lado:
aumente la tensión del resorte en una
vuelta adicional.
: Debe ser posible girar el rotor de la
cuerda media vuelta adicional
cuando la cuerda está totalmente
extendida. En caso contrario, el
resorte está sobretensado y podría
romperse. Quítele una vuelta de la
cuerda al rotor.
: Vuelva a colocar la tapa del arran-
cador
: Empuje la cuerda restante en el
mango de arranque de manera que
la boquilla (7) quede a ras con el
mango
Sustitución del resorte de rebobi-
nado roto
: Quite el rotor de la cuerda de la
forma descrita en "Sustitución de la
cuerda de arranque"
: Retire la caja de resorte y las piezas
del resorte

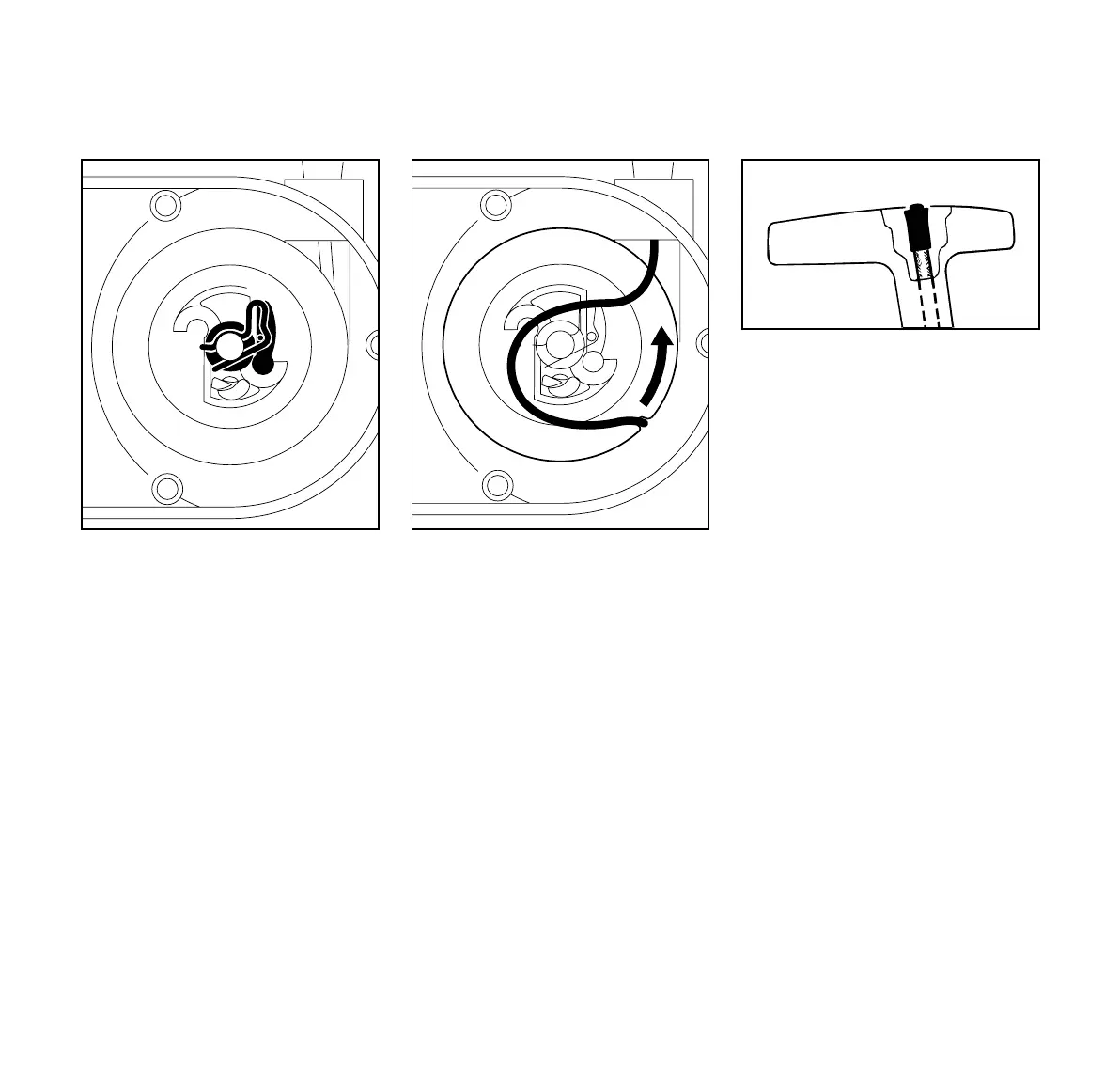

38BA028
4
3
5
338BA031
7
338BA042 KN
