Strapex STB 63

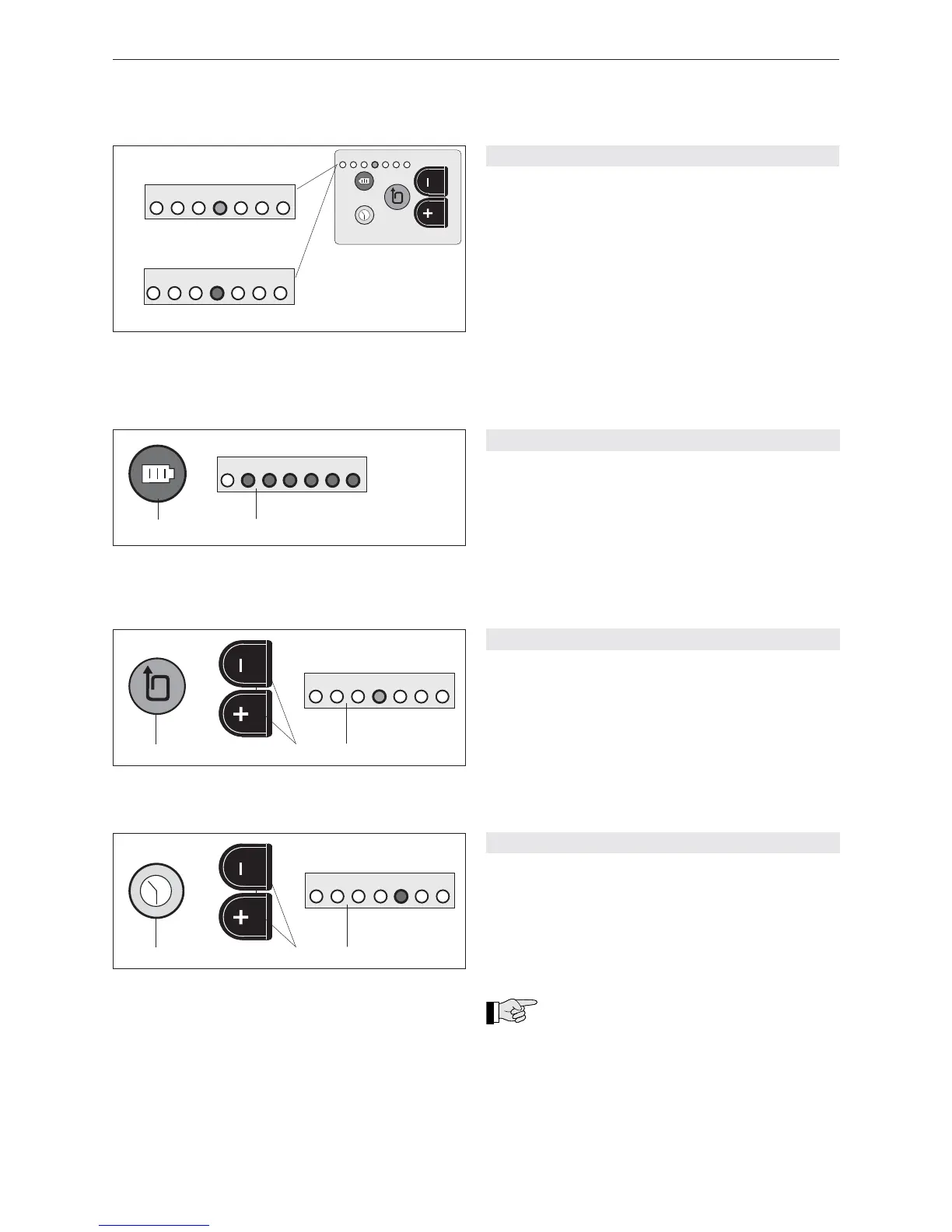

6.3 BEDIENPANEL
a) Standard-Anzeige (grün)
Mit eingesetztem und geladenen Akku wird die
aktuell eingestellte Spannkraft angezeigt.
1 = minimale Spannkraft (ca. 400 N)
7 = maximale Spannkraft (ca. 1200/2000 N*)
* Abhängig von Bandspannungsbereich, siehe
Kapitel 6.3.4
– Für die Einstellung der Spannkraft, siehe Kapitel
6.3.2.
b) Anzeige “Akku leer“ (rot)
Ist der eingesetzte Akku leer, schaltet das LED auf
rot, der Akku muss aufgeladen werden, siehe
Kapitel 5.3.
Fig. 13
7
6
5
4
3
2
1
a) Standard-Anzeige
grün
rot
b) Anzeige “Akku leer“
max. min.
7
6
5
4
3
2
1
6.3.2 SPANNKRAFT EINSTELLEN
– Drucktaste “Spannkraft“ (15/1) kurz betätigen, bis
LED-Anzeige (15/3) blinkt.
– Drucktasten “+“ oder “–“ (15/2) betätigen, bis die
blinkende LED-Anzeige die gewünschte Spannkraft
anzeigt (2 sec. warten bis Wert gespeichert).
1 = minimale Spannkraft (ca. 400 N)
7 = maximale Spannkraft (ca. 1200/2000 N*)
* siehe Kapitel 6.3.4
6.3.3 SCHWEISSZEIT EINSTELLEN
– Drucktaste “Schweisszeit“ (16/1) kurz betätigen, bis
LED-Anzeige (16/3) blinkt.
– Drucktasten “+“ oder “–“ (16/2) betätigen, bis die
blinkende LED-Anzeige die gewünschte Schweiss-
zeit anzeigt (2 sec. warten bis Wert gespeichert).
1 = minimale Schweisszeit
7 = maximale Schweisszeit
Abschneiden:
Das Abschneiden des Bandes wird durch die
Schweisszeit beeinfl usst. Schneidet das Gerät schlecht
ab, Schweisszeit um eine Stufe verlängern.
Fig. 14
7
6
5
4
3
2
1
max. min.
rot
1
2
Fig. 15
1
2
7
6
5
4
3
2
1
grün
max. min.
3
Fig. 16
1
2
rot
max. min.
3
7
6
5
4
3
2
1
6.3.1 AKKU-LADEZUSTAND PRÜFEN
– Drucktaste “Akku“ (14/1) kurz betätigen. Ladezu-
stand an der LED-Anzeige (14/2) ablesen.
1 = Akku leer
1–3 = minimale Ladung (Akku muss bald geladen
werden)
1–5 = nachlassende Ladung (Laden möglich)
1–6 = gute Ladung (Laden schadet dem Akku)
1–7 = maximale Ladung (Laden schadet dem Akku)
