39
12.08

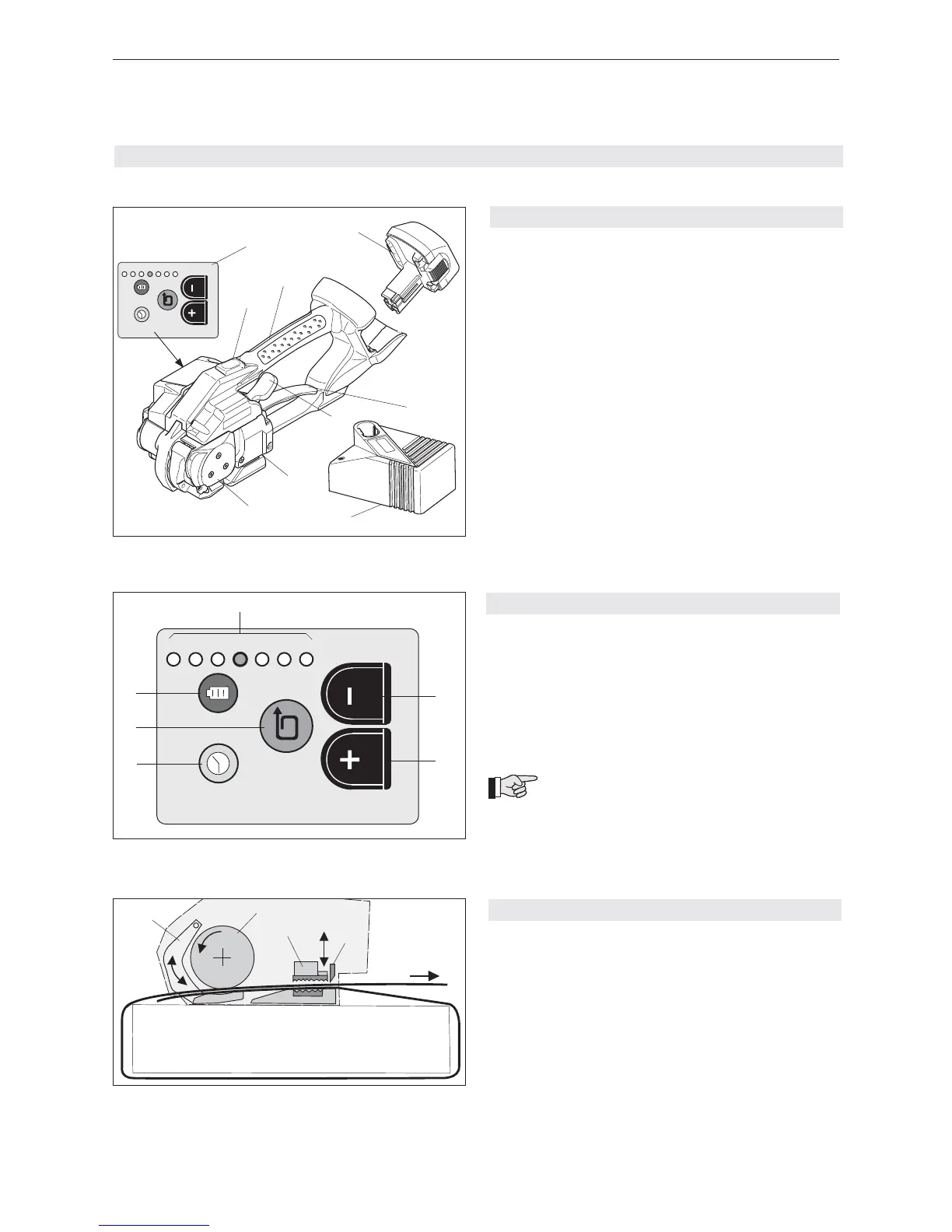

Strapex STB 63
4 DESCRIZIONE
4.3 FUNZIONAMENTO
– Blocco delle reggette con la piastra dentata nel
bilanciere (3/1).
– Tenditura con la ruota di tensione (3/2) in senso
antiorario.
– Saldatura per attrito delle reggette con accoppia-
mento a frizione (3/3).
– Tagllio della reggetta superiore con la lama di taglio
(3/4).
4.1 FUNZIONAMENTO
1 Pannello di comando
2 Tasto „Tendere reggetta“
3 Manico per il trasporto
4 Accumulatore
5 Leva del bilanciere
6 Tasto“Saldatura/Taglio“
7 Dispositivo taglio/saldatura
8 Tenditore
9 Caricatore
4.2 PANNELLO DI COMANDO
1 Tasto “Tempo di saldatura“
2 Tasto “Forza di tensione“
3 Tasto “Accumulatore“
4 Indicatori LED “1–7“
Verde = indicatore “forza di tensione regolata“
Rosso = indicatore “accumulatore scarico“
5 Tasto “Regolazione –“
6 Tasto “Regolazione +“
Per una descrizione dettagliata del pannello
di comando, vedi il capitolo 6.3.
7
6
5
4
3
2
1
Fig. 1
1
2
3
4
5
6
7
8
9
1
2
3
4
Fig. 3
Fig. 2
7
6
5
4
3
2
1
1
2
3
4
5
6
