6.4 REGOLAZIONE DELLA LARGHEZZA
DELLA REGGETTA
L’apparecchio si può utilizzare con due
differenti larghezze della reggetta (12–13 mm
o 15–16 mm)
a) Trasformazione da 12–13 mm a 15–16 mm
– Estrarre l’accumulatore dall’apparecchio.
– Allentare la vite a testa svasata (18/2) e togliere la
battuta da 13 mm (18/1).
– Tirare la leva del bilanciere verso la maniglia di
trasporto, allentare la vita a testa svasata (18/4) e
togliere la guida per reggette da 13 mm (18/3).
– Allentare la vita a testa svasata (19/3) e la vita a
testa cilindrica (19/1) e togliere il coperchio (19/4).
– Allentare la vite a testa cilindrica (19/5), girare la
battuta della reggetta di 180º e rimontarla.
– Con il cacciavite (19/6) allentare il tirante fi lettato di
otto giri. Tirare verso il basso la guida della reggetta
(19/7) e girarla di 180º (appare l’indicazione di
16 mm).
– Con il cacciavite (19/6) avvitare il tirante fi lettato e
rimontare il coperchio (19/4).
– Assicurare le viti (19/1) e (19/3) con Loctite 222.
b) Trasformazione da 15–16 mm a 12–13 mm
– Svolgimento descritto come sotto il punto a).
– Montare la battuta per la reggetta di 13 mm (18/1)
(assicurare la vita (18/2) con Loctite 222).
– Montare la guida per la reggetta da 13 mm (18/3)
(assicurare la vita (18/4) con Loctite 222).
– Girare la battuta della reggetta (19/2).
– Girare la guida della reggetta (19/7) fi no a che
appare l’indicazione “13“.

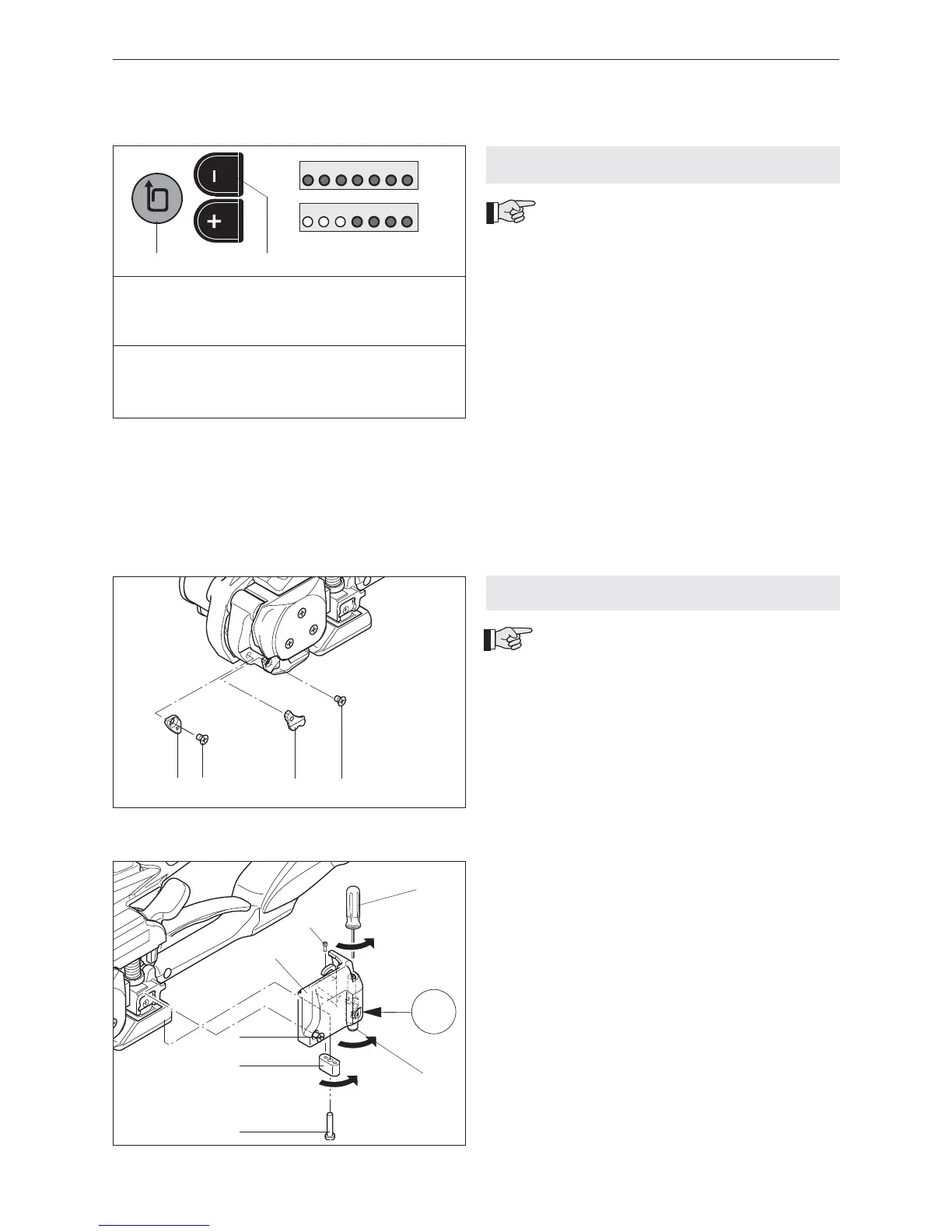

6.3.4 REGOLAZIONE DEL CAMPO DI TENSIONE
DELLA REGGETTA
Nell’apparecchio si possono regolare i due
seguenti campi di tensione della reggetta:
A = 400–2000 N (standard, reggette PET)
B = 400–1200 N (Tensione soft*, reggette PP)
* Tensione soft: la ruota di tensione si avvia lenta-
mente, impedendo che la reggetta PP non si
sporchi troppo.
Interrogare il campo di tensione della reggetta
– Spingere il pulsante “–“ (17/2) e tenerlo premuto,
inoltre spingere per un secondo il pulsante “forza di
tensione“ (17/1).
– Se lampeggiano gli indicatori 1–7 = A (400–2000 N)
– Se lampeggiano gli indicatori 1–4 = B (400–1200 N)
Cambiare il campo di tensione della reggetta
– Spingere il pulsante “–“ (17/2) e tenerlo premuto,
inoltre spingere per un secondo il pulsante “forza di
tensione“ (17/1).
– Azionare brevemente il pulsante “–“ o “+“ il campo
di tensione della reggetta cambia (attendere due
secondi fi no a che il valore sia memorizzato).
