6
12.08
Strapex STB 63

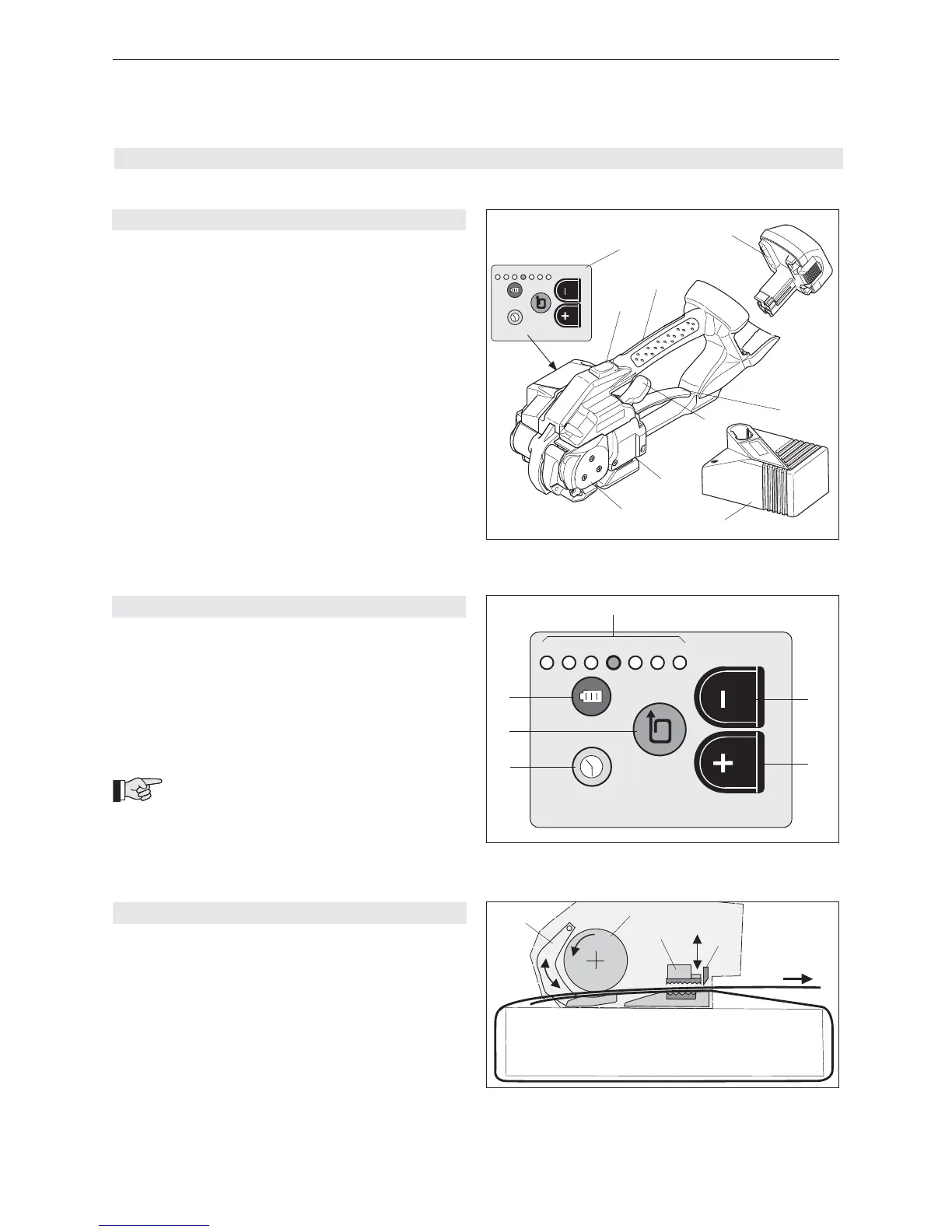

4.3 FUNKTIONSPRINZIP
– Festklemmen der Bänder durch Zahnplatte in
Wippe (3/1).
– Spannen über Spannrad (3/2) im Gegenuhrzeiger-
sinn.
– Verschweissen der Bänder im Reibschweiss-
verfahren (3/3).
– Mit Abschneidmesser (3/4) oberes Band abschnei-
den.
4 BESCHREIBUNG
4.1 AUFBAU
1 Bedienpanel
2 Drucktaste “Band spannen“
3 Traggriff
4 Akku
5 Wippenhebel
6 Taste “Schweissen/Abschneiden“
7 Schweissen/Abschneiden
8 Spannen
9 Akku Ladegerät
4.2 BEDIENPANEL
1 Drucktaste “Schweisszeit“
2 Drucktaste “Spannkraft“
3 Drucktaste “Akku“
4 LED-Anzeige “1–7“
Grün = Anzeige “Eingestellte Spannkraft“
Rot = Anzeige “Akku leer“
5 Drucktaste “Einstellung –“
6 Drucktaste “Einstellung +“
Für detaillierte Beschreibung des Bedien-
panels, siehe Kapitel 6.3.
7
6
5
4
3
2
1
Fig. 1
1
2
3
4
5
6
7
8
9
Fig. 2
7
6
5
4
3
2
1
1
2
3
4
5
6
1
2
3
4
Fig. 3
