7 MANUTENZIONE E RIPARAZIONE
7.1 PULIZIA/SOSTITUZIONE DELLA
RUOTA DI TENSIONE
Smontaggio
– Estrarre l’accumulatore dall’apparecchio.
– Allentare le tre viti a testa svasata (20/2) e togliere
il coperchio (20/3) insieme al cuscinetto a sfere.
– Tirare la leva del bilanciere (20/4) e estrarre con
cautela la ruota di tensione (20/1).
– Pulire la ruota di tensione con aria compressa
– In caso di forte imbrattamento della dentatura: pulire
con attenzione la ruota di tensione con l’allegata
spazzola d’acciaio.
– Verifi care l’usura dei denti della ruota di tensione.
Se parecchi denti sono usurati, sostituire la ruota di
tensione (osservare senso di rotazione, veda la
freccia).
Montaggio
– Il montaggio avviene secondo il procedimento op-
posto rispetto allo smontaggio.
– Ingrassare leggermente la dentatura della rotella di
tensione con grasso Klüber GBU Y 131 (Microlube).
– Per montaggio la ruota di tensione, tirare la leva
del bilanciere.
7.2 PULIZIA/SOSTITUZIONE DELLA
PIASTRA DENTATA
Smontaggio
– Estrarre l’accumulatore dall’apparecchio.
– Allentare la vite a testa svasata (21/1) e togliere la
piastra dentata (21/2).
– Pulire la piastra dentata con aria compressa (porta
re occhiali di protezione).
– In caso di forte imbrattamento della dentatura:
pulire prudentemente la piastra dentata con
l’allegata spazzola d’acciaio o con una punta per
tracciare.
– Verifi care l’usura dei denti della piastra, se neces-
sario sostituirla.
Montaggio
– Il montaggio avviene secondo il procedimento
opposto rispetto allo smontaggio.
– Assicurare la vite (21/1) con Loctite 222.
7.3 SOSTITUZIONE DELLA LAMA DI TAGLIO
Smontaggio
– Allentare la vite a testa svasata (22/2) e la vite a
testa cilindrica (22/1) e togliere il coperchio (22/3).
– Allentare la vite a testa cilindrica (22/6) ed estrarre
la lama di taglio (22/4) insieme alla bussola fl angia-
ta (22/5) e sostituirla.
Montaggio
– Estrarre l’accumulatore dall’apparecchio.
– Il montaggio avviene secondo il procedimento
opposto rispetto allo smontaggio.
– Prima di montare la lama di taglio, controllare che
vi sia inserita sopra la molla di pressione.
– Assicurare le viti (22/1), (22/2) e (22/6) con
Loctite 222.
Tutti i lavori di manutenzione si possono
eseguire con un semplice cacciavite a croce
(Phillips)!

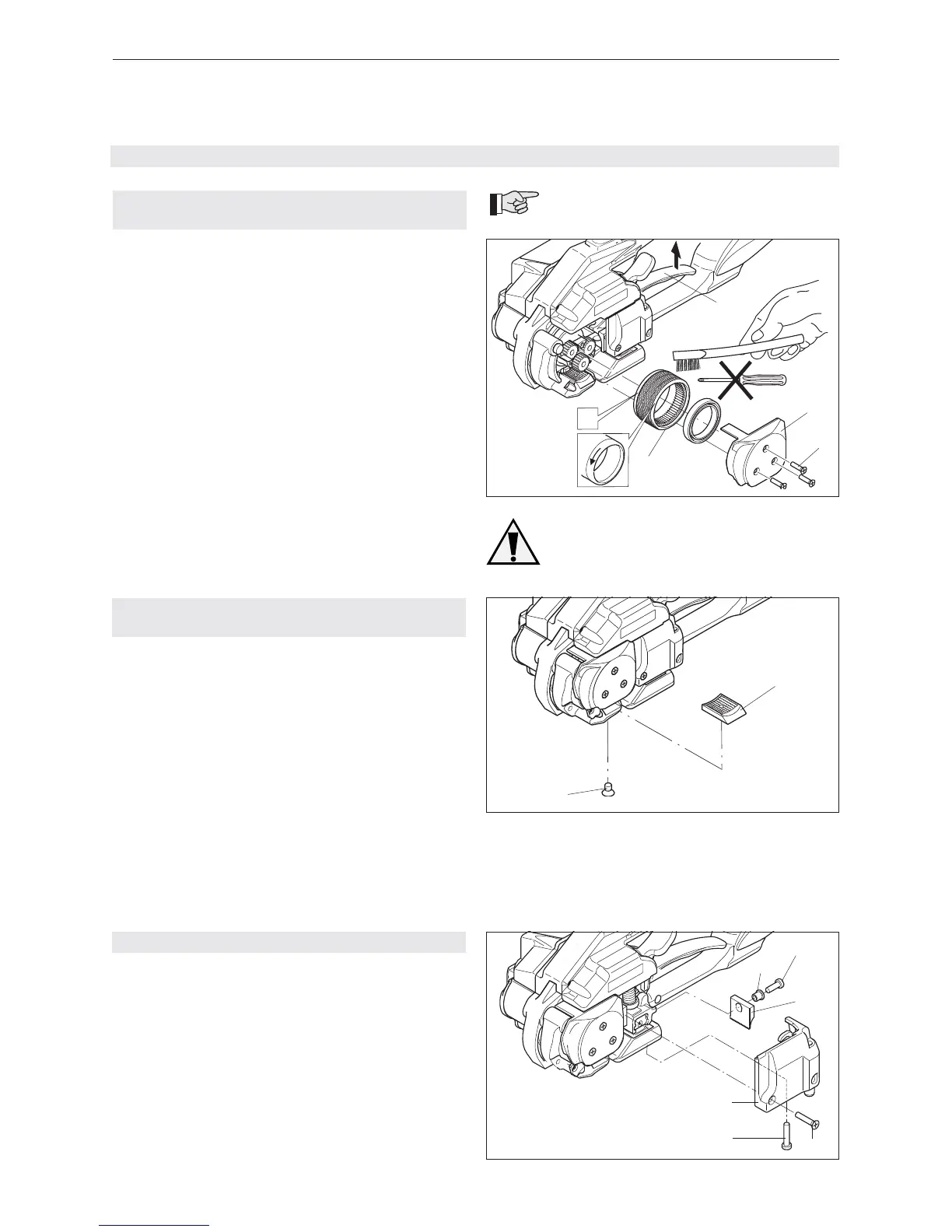

Fig. 22
1
2
3
4
5
6
Fig. 21
1
2
Non si può pulire la ruota tensore quando
è in rotazione. Pericolo di rottura dei denti!
Fig. 20 (2 = Tipo de ruota di tensione per STB 63)
2
1
3
2
4
