Fig. 19
1
2
3
4
5
7
6
* Valeurs indicatives! La valeur effective sur le colis
dépend de la bande et du colis.
A)
1 2 3 4 5 6 7
400* 600* 750* 850* 1100* 1300* 2000 N*
B)
1 2 3 4 5 6 7
400* 450* 600* 750* 1000* 1100* 1200 N*

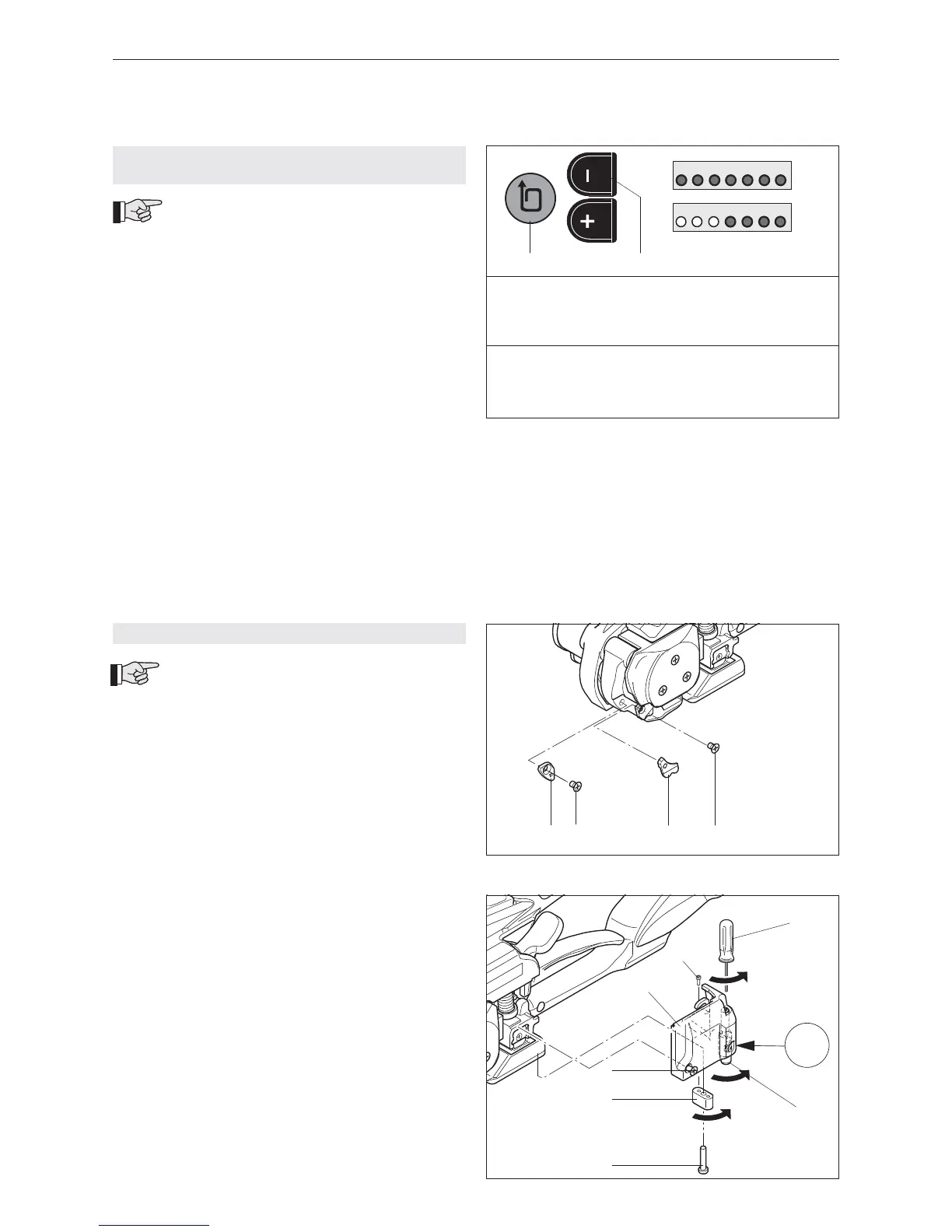

6.4 RÉGLAGE DE LA LARGEUR DE BANDE
L’appareil peut utiliser deux largeurs de
bandes différentes (12–13 mm ou 15–16 mm)
a) Conversion de 12–13 mm à 15–16 mm
– Retirer l’accu de l’appareil.
– Dévisser la vis noyée (18/2) et retirer la butée de
bande 13 mm (18/1).
– Soulever le levier de bascule contre la poignée,
dévisser la vis noyée (18/4) et retirer le guide de la
bande 13 mm (18/3).
– Dévisser la vis noyée (19/3) et la vis cylindrique
(19/1) et retirer le couvercle (19/4).
– Dévisser la vis cylindrique (19/5) et tourner la butée
de bande (19/2) de 180° et procéder au montage.
– Dévisser les bouchons fi letés de 8 rotations
complètes à l’aide d’un tournevis (19/6). Tirer le
guide de bande (19/7) vers le bas et le tourner de
180° (l’affi chage 16 mm apparaît). Serrer les
bouchons fi letés à l’aide du tournevis (19/6) et
remonter le couvercle (19/4). Sécuriser les vis
(19/1) et (19/3) avec de la loctite.
b) Conversion de 15–16 mm à 12–13 mm
– Séquence identique à celle décrite sous le point a).
– Monter la butée de bande 13 mm (18/1), (assurer la
vis noyée (18/2) avec de la loctite 222).
– Monter le guide de bande 13 mm (18/3), (assurer la
vis noyée (18/4) avec de la loctite 222).
– Tourner la butée de bande (19/2).
– Tourner le guide de bande (19/7) jusqu’à ce que
l’affi chage “13“ apparaisse.
6.3.4 RÉGLAGE DE LA GAMME DE TENSION
DE LA BANDE
Sur l’appareil, les deux gammes de tension
de bande peuvent être réglées:
A = 400–2000 N (Standard, bandes PET)
B = 400–1200 N (Tension soft*, bandes (PP)
* Tension soft: fonctionnement à vitesse réduite de la
molette de tension. Empêche un encrassement ex-
cessif dans le cas des bandes PP.
Demande de la gamme de tension de bande
– Actionner le bouton-poussoir “–“ (17/2) et le
maintenir pressé, puis actionner pendant une
seconde le bouton-poussoir “Force de tension“
(17/1).
DEL 1–7 clignotent = A 400–2000 N
DEL 1–4 clignotent = B 400–1200 N
Changement de gamme de tension de bande
– Actionner le bouton-poussoir “–“ (17/2) et le
maintenir pressé, puis actionner pendant une
seconde le bouton-poussoir “Force de tension“
(17/1).
– Actionner brièvement le bouton-poussoir “–“ ou “+“,
la gamme de tension de bande change (attendre
deux secondes jusqu’à ce que la valeur soit
mémorisée).
