Strapex STB 63
La molette de tension ne doit pas être
nettoyée lorsqu’elle est en rotation.
Danger de rupture de dents!
7 INSTRUCTIONS DE SERVICE
7.1 NETTOYAGE/REMPLACEMENT
DE LA MOLETTE DE TENSION
Démontage
Retirer l’accu de l’appareil.
Dévisser les trois vis noyées (20/2) et retirer le
couvercle (20/3) conjointement avec le roulement
rainuré à billes.
Tirer le levier de bascule (20/4) et retirer précaution-
neusement la molette de tension (20/1).
En cas de fort encrassement de la denture: nettoyer
soigneusement la molette avec la brosse à ls
d’acier jointe.
– Véri er si la molette de tension présente des dents
usées. Si plusieurs dents sont usées, remplacer la
molette de tension (observer le sens de rotation, voir
éche).
Remontage
Le remontage se fait dans l’ordre inverse du démon-
tage.
Graisser légèrement la denture intérieure de la
molette de tension avec de la graisse GBU 131
(Microlube).
Tirer le levier de bascule pour montage de la molet-
te de tension.
7.2 NETTOYAGE/REMPLACEMENT
DE LA PLAQUE DENTÉE
Démontage
Retirer l’accu de l’appareil.
Dévisser la vis noyée (21/1) et retirer la plaque
dentée (21/2).
Nettoyer la plaque dentée avec de l’air comprimé
(porter des lunettes de protection).
En cas de fort encrassement de la denture: nettoyer
soigneusement la molette avec la brosse à ls
d’acier jointe ou à l’aide d’une pointe à tracer.
– Véri er si la molette de tension présente des dents
usées, et la remplacer le cas échéant.
Remontage
Le remontage se fait dans l’ordre inverse du dé-
montage.
Sécuriser la vis noyée (21/1) avec de la loctite 222.
7.3 REMPLACEMENT DU COUTEAU
Démontage
Retirer l’accu de l’appareil.
Dévisser la vis noyée (22/2) et la vis cylindrique
(22/1) et retirer le couvercle (22/3).
Dévisser la vis cylindrique (22/6), retirer le couteau
de coupe (22/4) avec la douille à épaule (22/5) et
procéder au remplacement.
Remontage
Le remontage se fait dans l’ordre inverse du dé-
montage.
Avant le montage du couteau de coupe, véri er si le
ressort de pression situé au-dessus du couteau est
mis en place.
Sécuriser les vis (22/1), (22/2) et (22/6) avec de la
loctite 222.
L’ensemble des travaux de maintenance
peut être effectué à l’aide d’un tournevis
cruciforme (Phillips)!

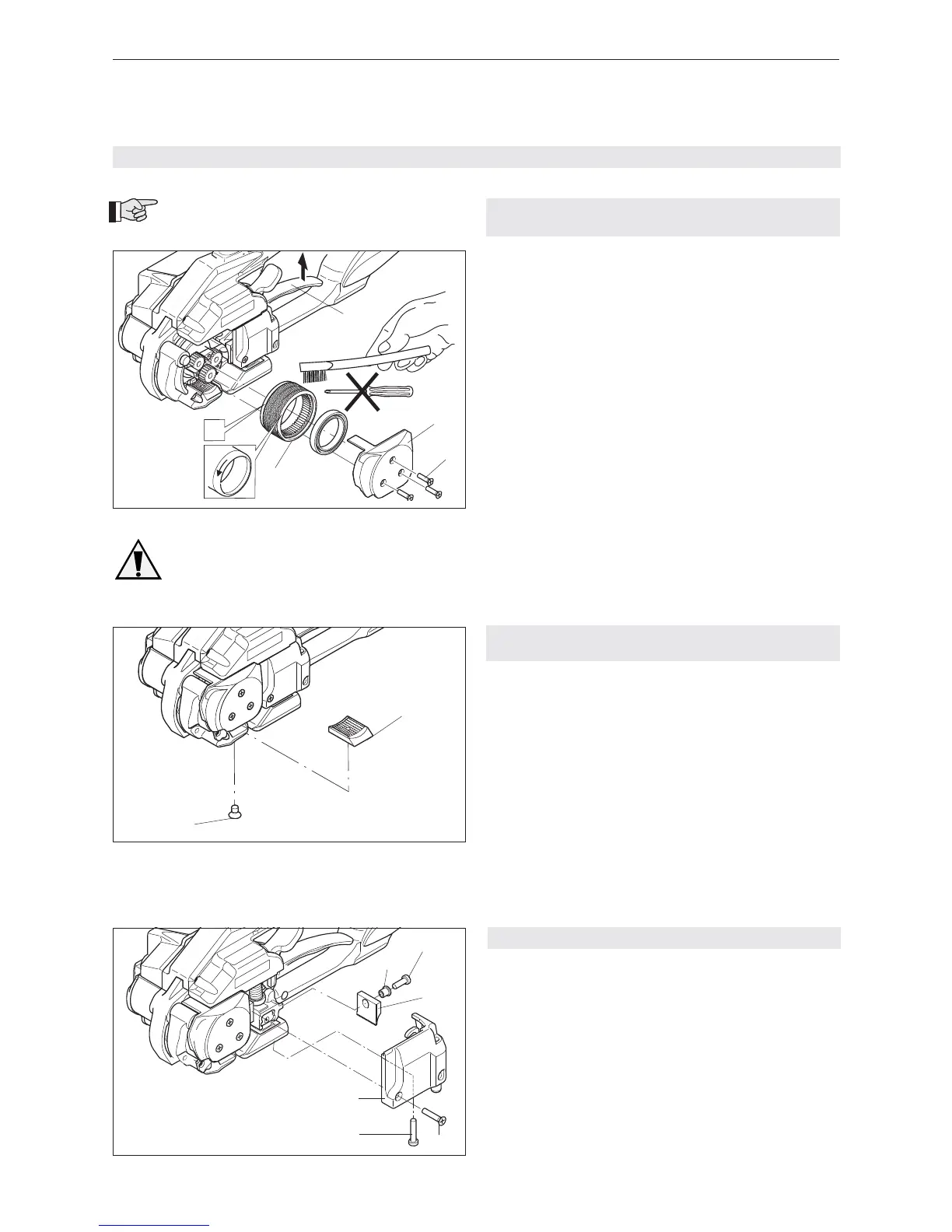

Fig. 21
1
2
Fig. 22
1
2
3
4
5
6
Fig. 20 (2 = type de molette de tension pour STB 63)
2
1
3
2
4
