13
12.08
Strapex STB 63

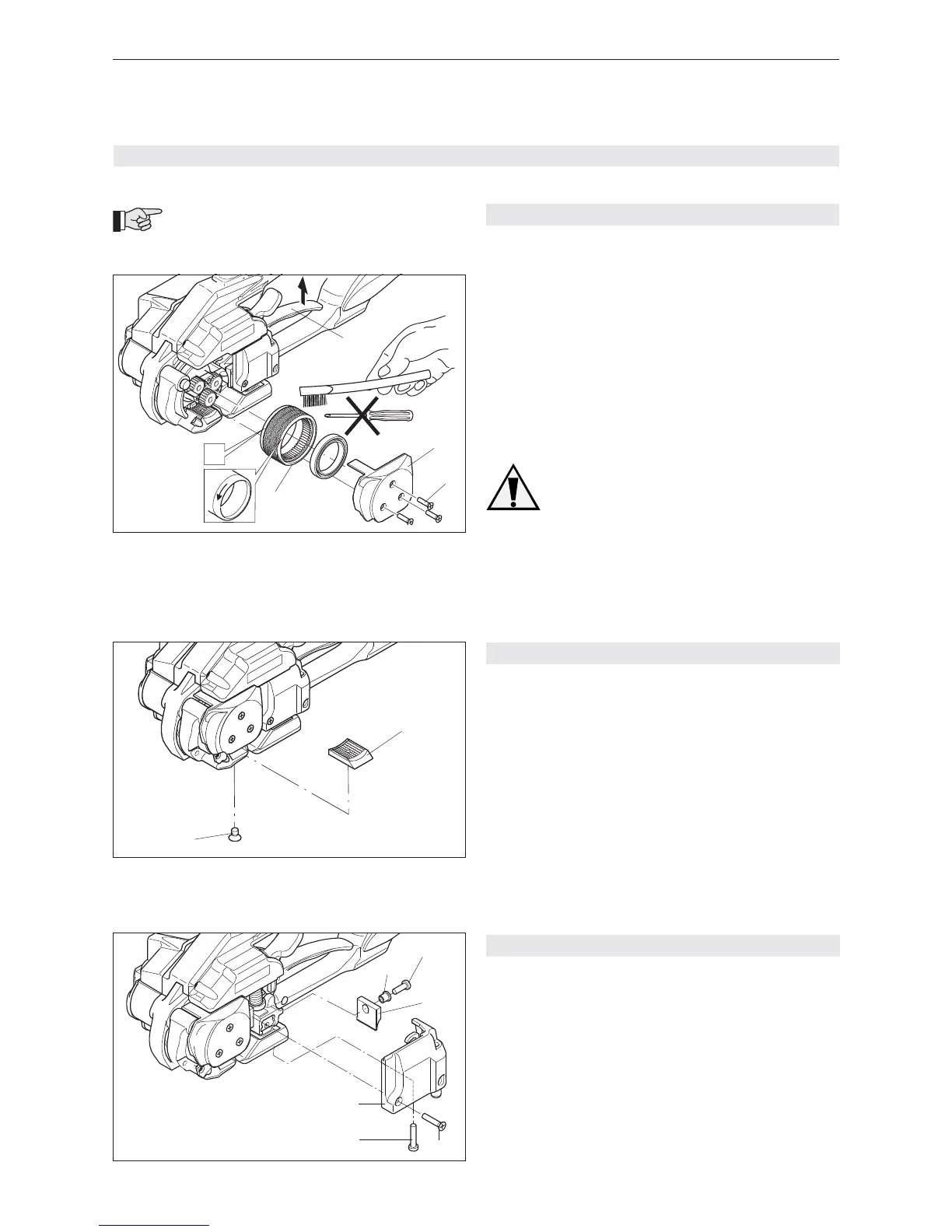

7 WARTUNG UND INSTANDSETZUNG
7.1 SPANNRAD REINIGEN/ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Drei Senkschrauben (20/2) lösen und Deckel (20/3)
zusammen mit Rillenkugellager entfernen.
– Wippenhebel (20/4) anheben und Spannrad (20/1)
vorsichtig herausziehen.
– Spannrad mit Druckluft reinigen (Schutzbrille tra-
gen).
– Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit beiliegender Stahldraht-
Bürste reinigen.
– Spannrad auf abgenützte Zähne überprüfen. Sind
mehrere Zähne abgenützt, Spannrad ersetzen
(Laufrichtung beachten, siehe Pfeil).
Das Spannrad darf nicht rotierend gerei-
nigt werden. Gefahr von Zähnebruch!
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Innen-Verzahnung des Spannrades leicht mit Klü-
berfett GBU Y 131 (Microlube) einfetten.
– Bei der Montage des Spannrades, Wippenhebel
anheben.
7.2 ZAHNPLATTE REINIGEN/ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Senkschraube (21/1) lösen und Zahnplatte (21/2)
entfernen.
– Zahnplatte mit Druckluft reinigen (Schutzbrille
tragen).
– Bei starker Verschmutzung der Verzahnung:
Zahnplatte vorsichtig mit beiliegender Stahldraht-
Bürste oder Reissnadel reinigen.
– Zahnplatte auf abgenützte Zähne überprüfen,
nötigenfalls ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Senkschraube (21/1) mit Loctite 222 sichern.
7.3 ABSCHNEIDMESSER ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Senkschraube (22/2) und Zylinderschraube (22/1)
lösen und Deckel (22/3) entfernen.
– Zylinderschraube (22/6) lösen und Abschneid-
messer (22/4) mit Bundbüchse (22/5) entfernen
und ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Vor dem Einbau des Abschneidmessers prüfen, ob
Druckfeder oberhalb des Abschneidmessers ein-
gesetzt ist.
– Schrauben (22/1), (22/2) und (22/6) mit Loctite 222
sichern.
Sämtliche Wartungsarbeiten können mit
einem Kreuzschraubenzieher (Phillips) aus-
geführt werden!
Fig. 22
Fig. 21
1
2
1
2
3
4
5
6
Fig. 20 (2 = Spannradtyp für STB 63)
2
1
3
2
4
