Betrieb
Feststellen und Lösen der Steer-Lock-Funktion (Fortsetzung)
Hinweise
• Die Steer-Lock-Funktion kann von beiden Seiten des Untergestellrahmens festgestellt und gelöst werden.
• Die Steer-Lock-Funktion stets lösen, wenn das Produkt in das Tragenbefestigungssystem geladen wird. Dadurch
sind die Laufrollen des Kopfendes frei schwenkbar und das Kopfende kann in eine Linie mit dem Befestiger
gebracht werden.
Zum Feststellen der Steer-Lock-Funktion den roten Sperrknopf in die gesperrte Position drehen. Die Trage vorwärts
schieben, sodass die Laufrollen des Kopfendes schwenken und einrasten.
Zum Lösen der Steer-Lock-Funktion den roten Sperrknopf in die entriegelte Position drehen. Die Trage kann nun in jede
Richtung geschoben werden. Sicherstellen, dass die Laufrollen frei schwenkbar sind.

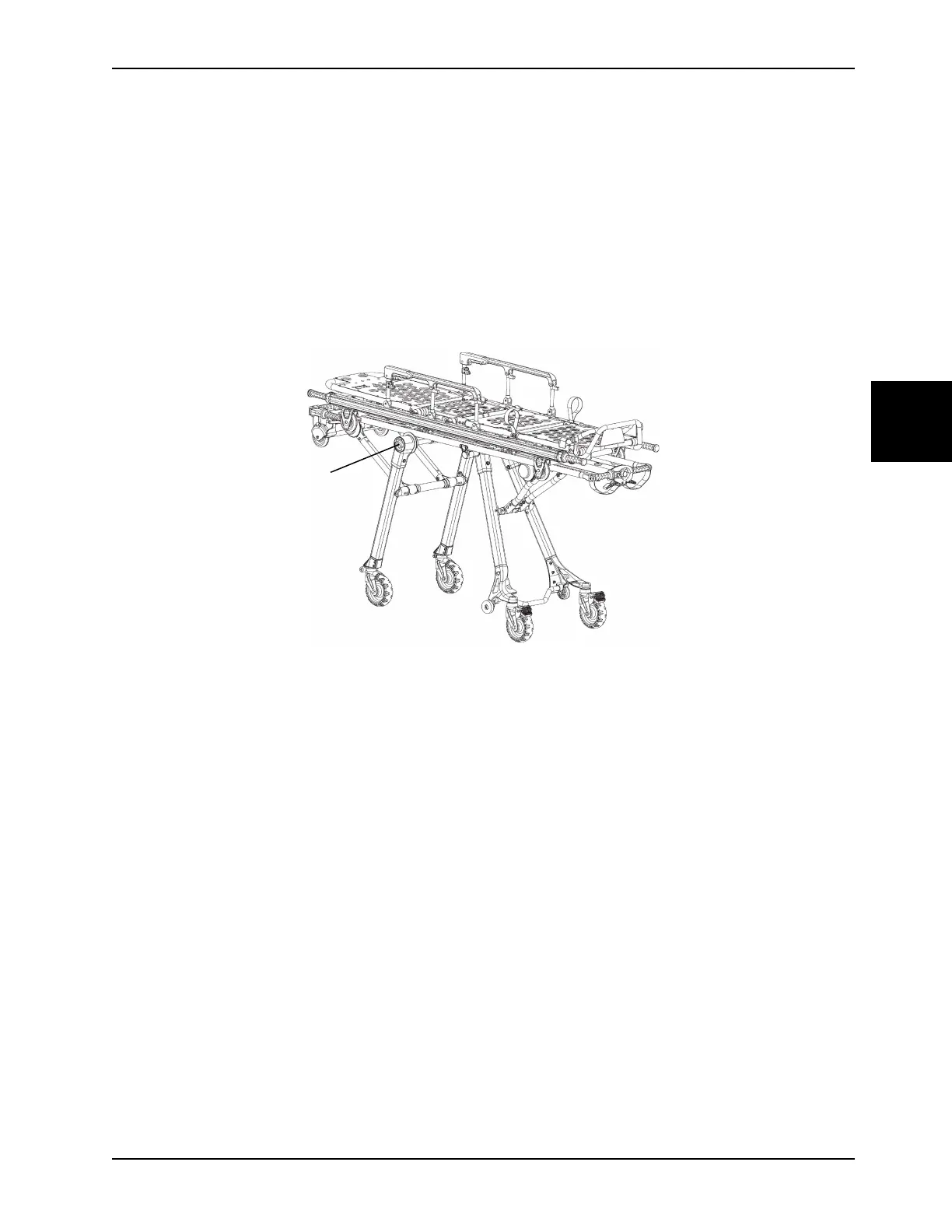

Abbildung 4-7: Position des Steer-Lock-Knopfs
Anbringen der Liegefläche am Untergestell
Hinweis: Die Liegefläche mit Fußteilverstellung Modell 6100-031-000 und die Liegefläche mit flachem Fußteil
Modell 6100-033-000 können in beiden Richtungen angebracht werden.
Zum Anbringen der herausnehmbaren Liegefläche am Untergestell (Abbildung 4-8 auf Seite 4-22):
1. Die Liegefläche auf das Untergestell absenken.
2. Die Rollenführungen an der Liegefläche mit dem mittleren Untergestellholm ausrichten.
3. Die Liegefläche nach vorn in Richtung Kopfende schieben, um die Haltebügel der Liegefläche zu befestigen.
4. Darauf achten, dass die Liegefläche auf dem Untergestell einrastet, bevor der Entriegelungsgriff an der Liegefläche
losgelassen wird.
