Betrieb
Zum Positionieren des optionalen dreistufigen Infusionsständers (Fortsetzung)
3. Den Verriegelungsantrieb (B) im Uhrzeigersinn drehen, um den Teleskopteil zu arretieren.
4. Um den Infusionsständer weiter zu erhöhen, den Abschnitt (D) nach oben ziehen, bis die Federklemme (E) einrastet.
5. Die Infusionsbeutel am Infusionshaken (F) aufhängen.
6. Um den Infusionsständer zu senken, die Federklemme (E) eindrücken und Abschnitt (D) nach unten in Abschnitt (C)
schieben. Den Verriegelungsantrieb (B) gegen den Uhrzeigersinn drehen und den Teleskopteil (C) in das untere
Rohr schieben.
7. Zum Arretieren den Verriegelungsantrieb (B) im Uhrzeigersinn drehen.
8. Den Ständer anheben und nach unten in die Verstauposition drehen.
A
B
C
D
E
F
A
B
E
D
C
F

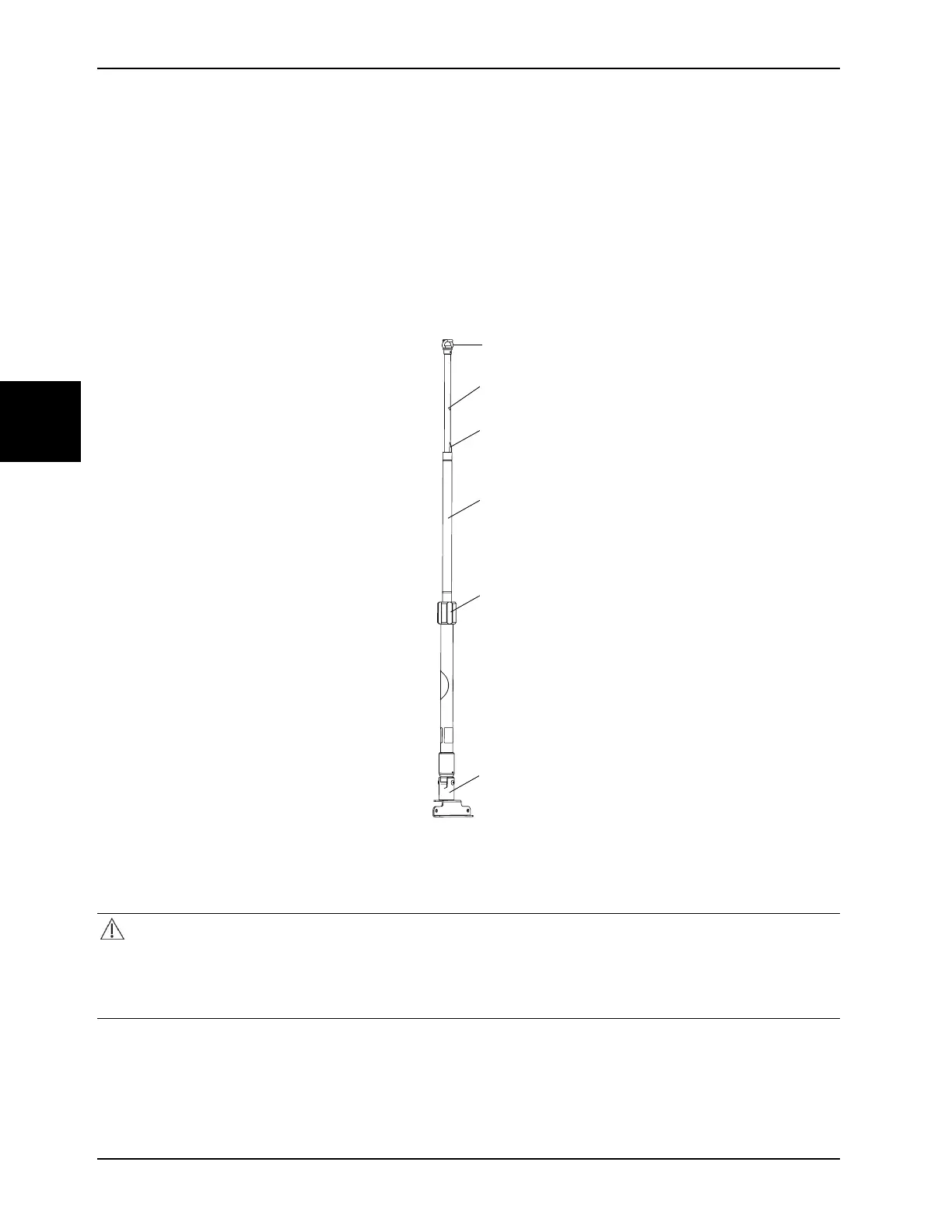

Abbildung 4-23: Einsatzposition des Infusionsständers
Befestigung einer Sauerstoffflasche in der Sauerstoffflaschenhalterung
VORSICHT
• Die sichere Arbeitslast der Sauerstoffflaschenhalterung beträgt 6,8 kg und darf nicht überschritten werden.
• Nur eine Sauerstoffflaschenhalterung pro Trage verwenden.
Befestigung einer Sauerstoffflasche in der Sauerstoffflaschenhalterung:
1. Eine Sauerstoffflasche in die Halterung setzen.
