Funcionamento
Posicionar o suporte IV de três fases opcional (continuação)
2. Para elevar a altura do suporte, rode o mecanismo de accionamento de bloqueio (B) no sentido anti-horário e puxe
para cima a parte telescópica (C) do suporte para o elevar até à altura pretendida.
3. Rode o mecanismo de accionamento de bloqueio (B) no sentido horário para bloquear a parte telescópica na
posição.
4. Para obter um suporte IV mais elevado, puxe para cima na secção (D) até a mola (E) engatar.
5. Pendure os sacos IV no gancho IV (F).
6. Para baixar o suporte IV, empurre a mola (E) para dentro e deslize a secção (D) para dentro da secção (C). Rode
o mecanismo de accionamento de bloqueio (B) no sentido anti-horário e deslize a secção (C) para o tubo inferior.
7. Rode o mecanismo de accionamento de bloqueio (B) no sentido horário para apertar.
8. Levante para cima e rode o suporte para baixo até à posição de armazenagem.
A
B
C
D
E
F
A
B
E
D
C
F

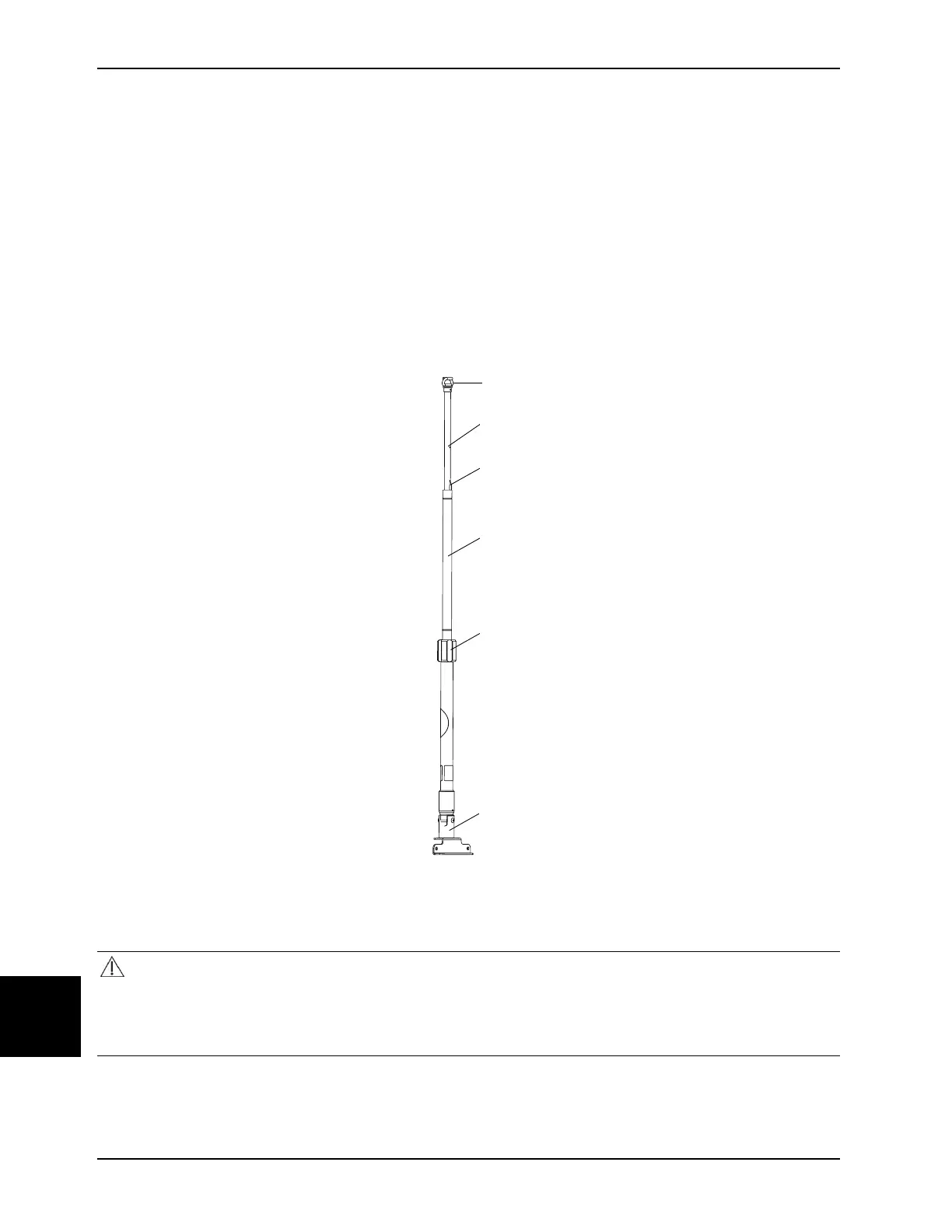

Figura 10-23: Posição elevada do suporte IV
Prender uma botija de oxigénio ao suporte da botija de oxigénio
PRECAUÇÃO
• Não carregue o suporte da botija de oxigénio acima da carga de trabalho segura de 15 lb (6,8 kg).
• Não utilize dois suportes da botija de oxigénio ao mesmo tempo.
