Preparación del sitio

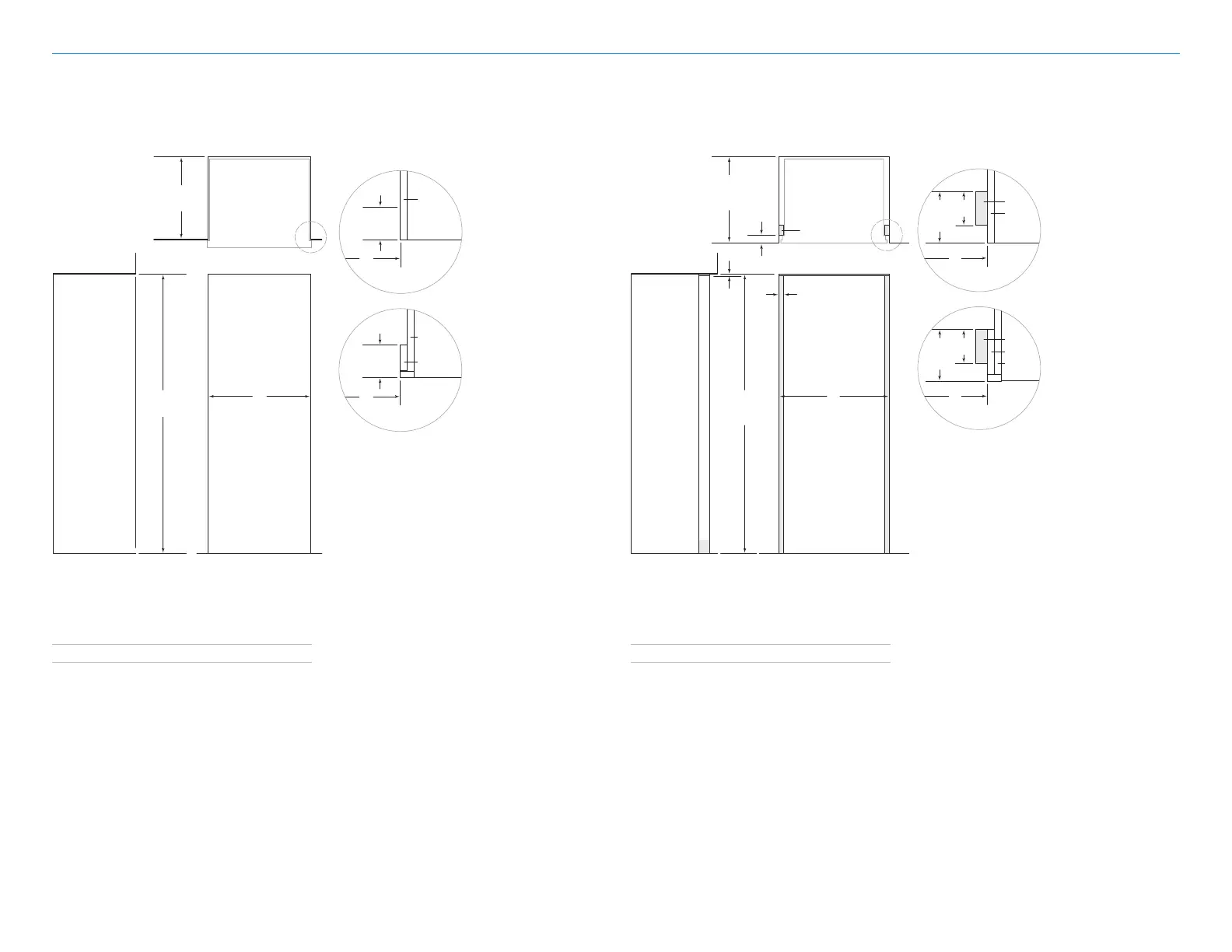

Medidas de la cavidad
INSTALACIÓN EMPOTRABLE
Medidas de la cavidad
INSTALACIÓN ESTÁNDAR
Las medidas están calculadas con un panel de 19mm de
grosor. Si va a instalar dos unidades una junto a la otra,
consulte la página 4.
Si va a instalar dos unidades una junto a la otra, consulte la
página 4.
NOTA: los retornos acabados de 89 mm serán visibles y deberán acabarse para que coincidan con los muebles.
Las líneas sombreadas representan el perfil de la unidad.
2127 mm
ALTURA DE
LA CAVIDAD
610 mm
PROFUNDIDAD
DE LA CAVIDAD
VISTA FRONTALVISTA LATERAL
VISTA SUPERIOR
W
ANCHURA DE LA CAVIDAD
19 mm
TÍPICO
MOBILIARIO
CON MARCO
W
RELLENO
89 mm
RETORNO
ACABADO
MOBILIARIO
SIN MARCO
W
19 mm
TÍPICO
89 mm
RETORNO
ACABADO
ANCHURA DE LA CAVIDAD W
Modelo ICBCL3050W 749mm
ANCHURA DE INSTALACIÓN EMPOTRABLE W
Modelo ICBCL3050W 813mm
2134 mm
ALTURA DE
INSTALACIÓN
EMPOTRABLE
6 mm
665 mm
PROFUNDIDAD
DE INSTALACIÓN
EMPOTRABLE
56 mm
VISTA FRONTAL
VIST
A LATERAL
VISTA SUPERIOR
32 mm
W
ANCHURA DE INSTALACIÓN
EMPOTRABLE
LISTONES
ACABADOS
NOTA: los retornos acabados de 89 mm y las áreas sombreadas serán visibles y deberán acabarse para que coincidan con los muebles.
Las líneas sombreadas representan el perfil de la unidad con un panel de 19 mm.
145
mm
RETORNO
ACABADO
RELLENO
MOBILIARIO
CON MARCO
W
LISTÓN
19 mm
TÍPICO
89
mm
145
mm
RETORNO
ACABADO
MOBILIARIO
SIN MARCO
W
89
mm
LISTÓN
19 mm
TÍPICO
