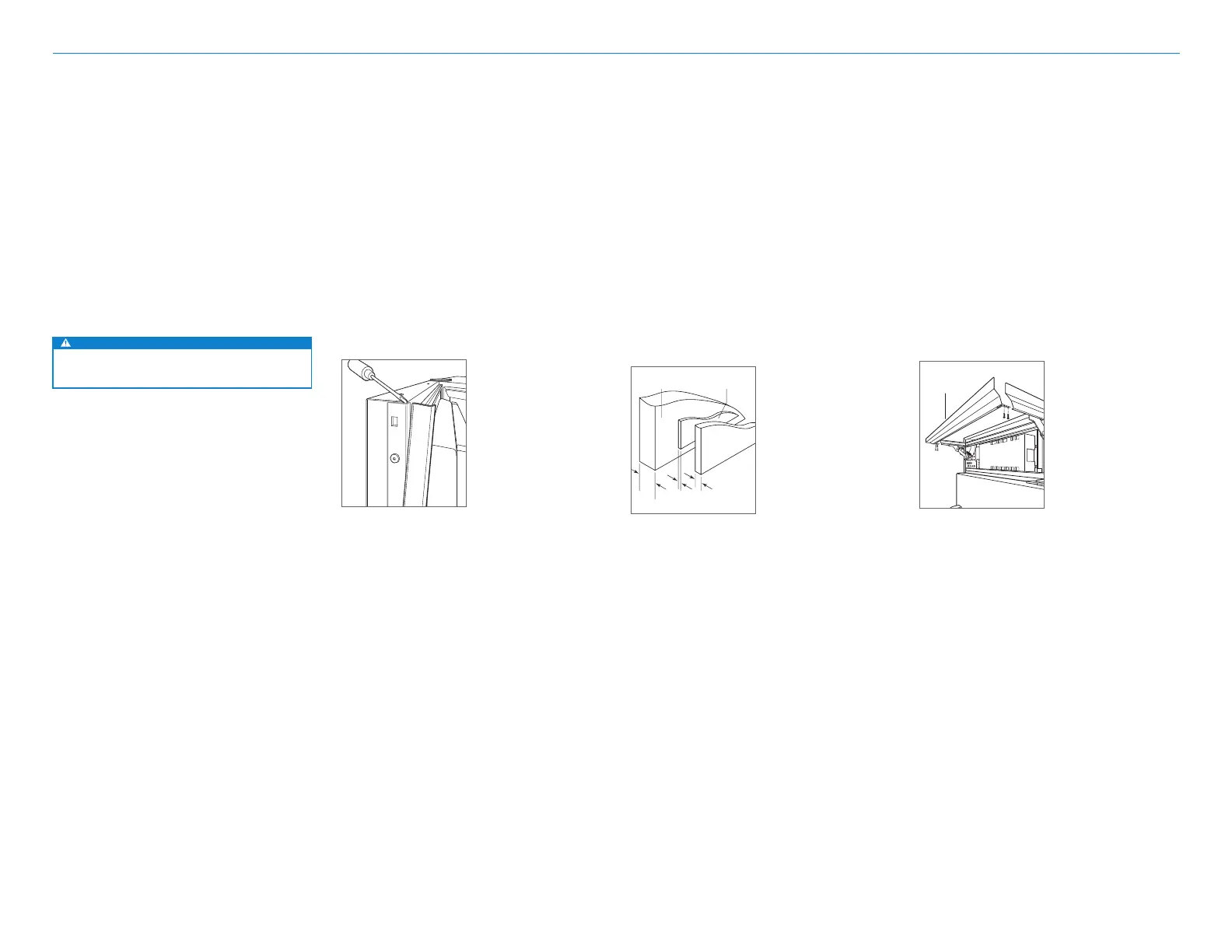

8 | Deutsch
GITTERPLATTE
Den unteren Gitterrahmen ausbauen, indem die
beiden unteren Eckenschrauben an jeder Seite der
Gitterbaugruppe herausgedreht werden. Siehe
Abbildung unten.
Während der untere Abschnitt ausgebaut ist,
die maßangefertigte Gitterplatte in den Rahmen
hineinschieben. Wenn die Platte dünner als 6mm
ist, muss ein Füllsto installiert werden, um eine
ordnungsgemäße Passung zu erzielen. Nach Installation
der Platte den unteren Gitterrahmen anbringen, indem die
Eckenhalterungen wieder in Position geschoben werden.
Dann werden die vier Eckenschrauben wieder eingebaut.
RAHMEN
UNTERES
GITTER
Montage des Gitterrahmens
Installation der Platten
Maßangefertigte Platten
Für Verkleidungs- und bündige/voll integrierte
Ausführungen müssen maßangefertigte Tür- und
Gitterplatten eingebaut werden. Die Plattengröße ist für
eine korrekte Passung äußerst wichtig. Zur Verifizierung
der Anforderungen an die Platten und der entsprechenden
Abmessungen beziehen Sie sich auf die Design-Anleitung
von Sub-Zero unter subzero.com/specs.
WICHTIGER HINWEIS: Bei bündigen/voll integrierten
Ausführungen ist auf allen Seiten eine Laibung von
mindestens 13mm erforderlich.
Die maßangefertigten Platten müssen auf allen Seiten
endbearbeitet werden. Sie können durch die Glastür
sichtbar sein oder wenn die Tür geönet ist.
VORSICHT
Über der Glastür kann keine Massivplatte eingebaut
werden.
Installation der Platten
TÜRPLATTE
Zum Einbauen der maßangefertigen Türplatten
die Zierleiste auf der Griseite entfernen. Eine
Schraubendreherspitze in den oberen Eckschlitz auf der
Griseite einführen und die Zierleiste herausstemmen.
Die Schrauben und den Rahmen entfernen. Siehe
Abbildung unten.
Die Tür ist mit einem 6-mm-Rahmen ausgestattet, in
den die maßangefertigte Platte geschoben wird. Wenn
die Platte stärker als 6mm ist, eine Kante um die Platte
fräsen oder die maßangefertigte Platte auf einer Platte
eines 6mm starken Materials montieren und dann in den
Rahmen einführen.
Zwischen Trägerplatte und maßangefertigter Platte ist
ein Raum von 3mm erforderlich, damit die Platte in den
Türrahmen geschoben werden kann. Die wichtigsten
Abmessungen entnehmen Sie der Abbildung unten.
Die Gribeschläge müssen installiert werden, bevor die
Platte eingeführt wird. Es werden große D-förmige Grie
anstelle von Knöpfen empfohlen. Die Schraubenköpfe
müssen in die Platte versenkt werden.
Die Platte in den Rahmen schieben.
Zur erneuten Installation der Türzierleiste den oberen Teil
der Zierleiste in die Rillen oben an der Tür einführen. Dann
die Leiste von oben nach unten in die Klammern auf dem
Türrahmen einrasten lassen.
Seitliche Türeinfassung
Rückansicht der Plattengruppe
6
mm
3
mm
MASSANGEFERTIGTE
PLATTE
ABSTANDSPLATTE
TRÄGERPLATTE
19
mm
typisch
