subzero.com | 3
Préparation de l’emplacement

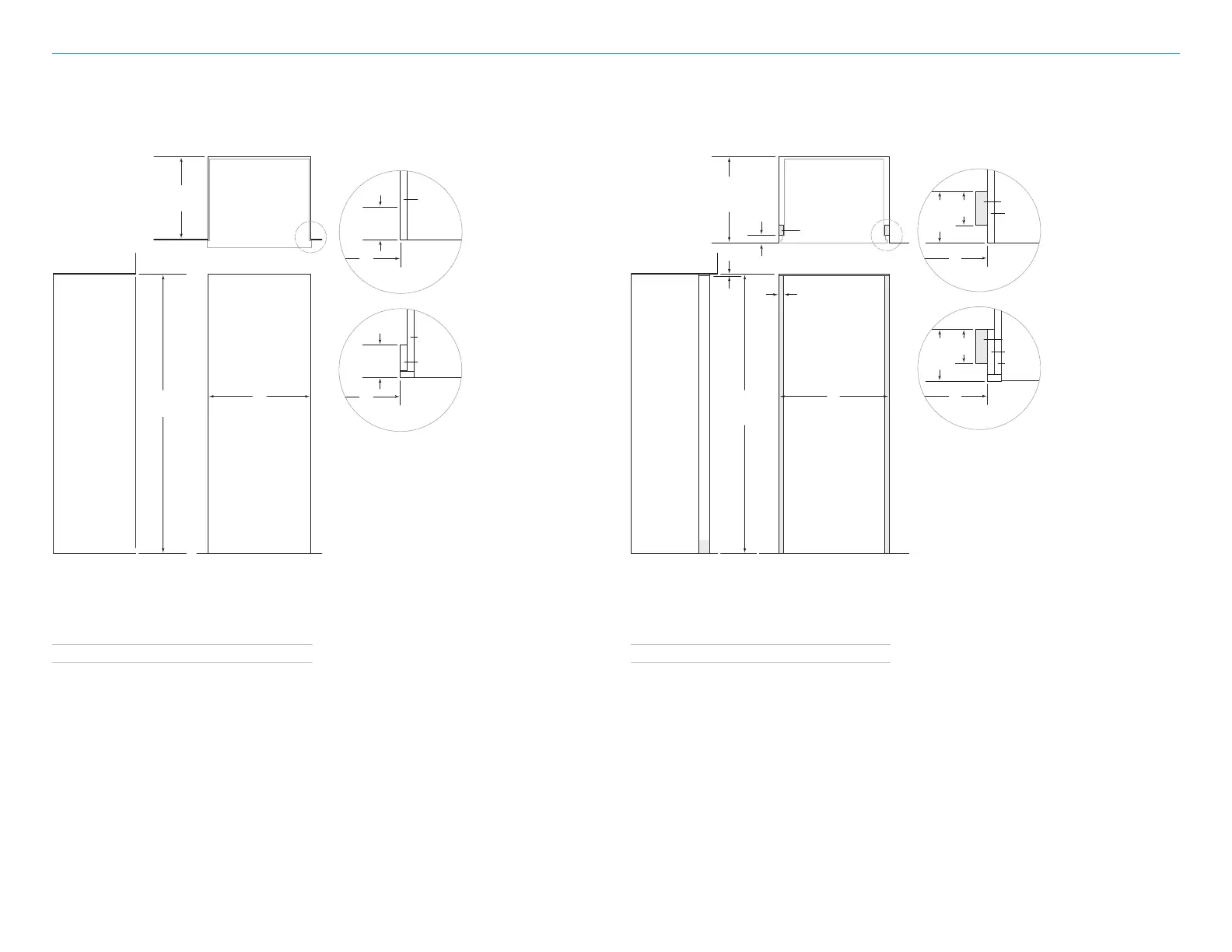

Cotes d’encastrement
INSTALLATION AVEC PANNEAU D’AFFLEUREMENT
Cotes d’encastrement
INSTALLATION STANDARD
Les dimensions présument que le panneau mesure 19mm
d’épaisseur. Si deux unités sont installées côte-à-côte,
reportez-vous à la page 4.
Si deux unités sont installées côte-à- côte, reportez-vous
à la page 4.
REMARQUE : Les replis finis de 89 mm sont visibles et doivent être finis pour être assortis aux autres éléments de cuisine.
La ligne ombrée représente le contour de l’unité.
2 127 mm
HAUTEUR
D’OUVERTURE
610 mm
PROFONDEUR
D’OUVERTURE
VUE DE FACEVUE DE CÔTÉ
VUE DE DESSUS
W
LARGEUR D’OUVERTURE
19 mm
TYPIQUE
MEUBLES
AVEC CADRE
W
AVEC FILLER
89 mm
REPLI
FINI
MEUBLES
SANS CADRE
W
19 mm
TYPIQUE
89 mm
REPLI
FINI
LARGEUR D’OUVERTURE W
Modèle ICBCL3050W 749mm
LARGEUR DU PANNEAU D’AFFLEUREMENT W
Modèle ICBCL3050W 813mm
2 134 mm
HAUTEUR
DU PANNEAU
D’AFFLEUREMENT
6 mm
665 mm
PROFONDEUR
DU PANNEAU
D’AFFLEUREMENT
56 mm
VUE DE FACE
É
VUE DE DESSUS
32 mm
W
LARGEUR DU PANNEAU
D’AFFLEUREMENT
TASSEAUX
FINIS
REMARQUE : Les replis finis de 89 mm et les zones ombrées sont visibles et doivent être finis pour être assortis aux autres éléments de cuisine.
La ligne ombrée représente le contour de l’unitéavec un panneau de 19 mm.
145
mm
REPLI
FINI
AVEC
FILLER
MEUBLES
AVEC CADRE
W
TASSEAU
19 mm
TYPIQUE
89
mm
145
mm
REPLI
FINI
MEUBLES
SANS CADRE
W
89
mm
TASSEAU
19 mm
TYPIQUE
