10 | Deutsch

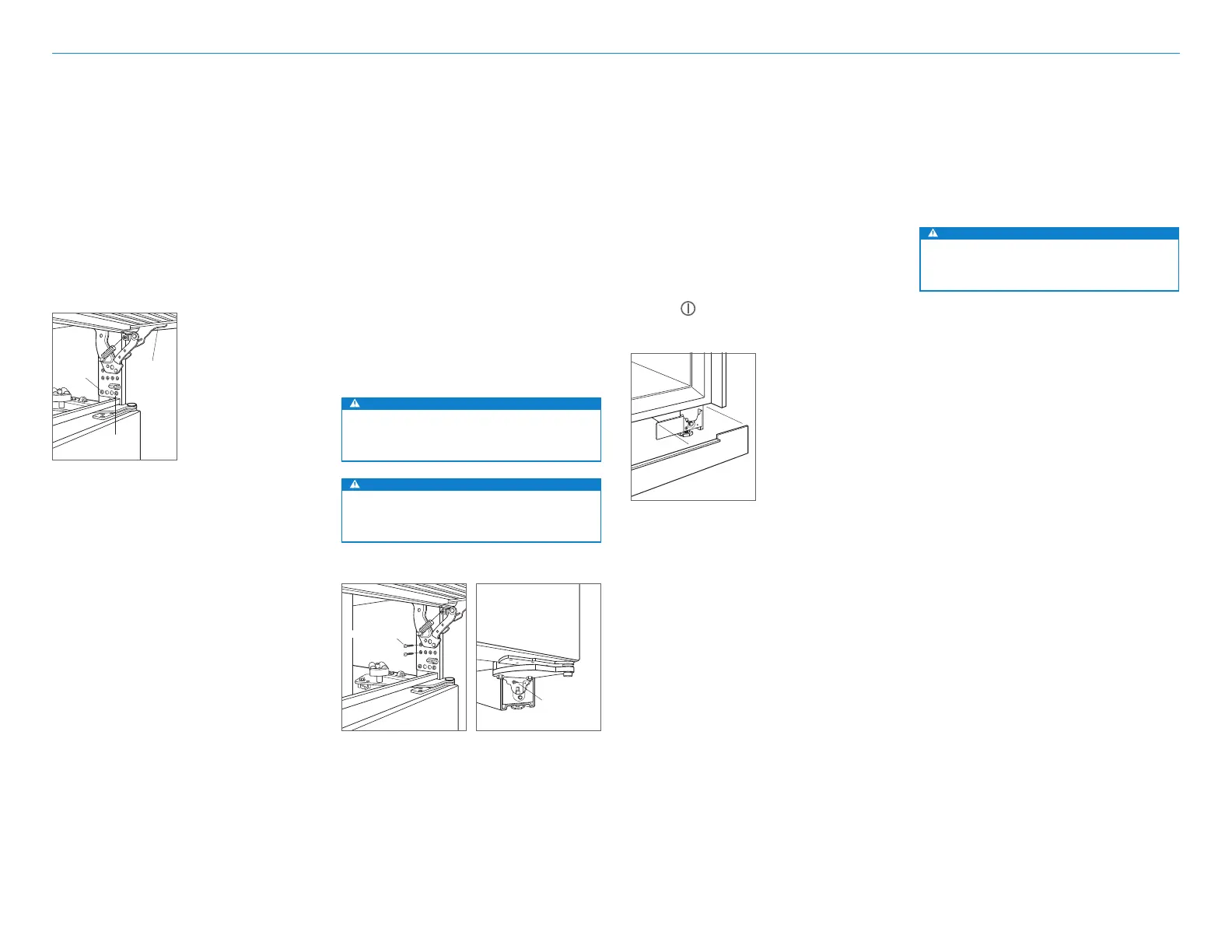

VERANKERUNG
Nach Nivellierung des Geräts und Anpassung der Tür wird
das Gerät an der Önung verankert, um eine korrekte
Passung und sichere Installation zu gewährleisten.
Zum Verankern der Oberseite des Geräts das Gitter
önen und die mitgelieferten Schrauben durch den
Gitterrahmen in den Schrank einbauen. Es stehen mehrere
Lochpositionen zur Verfügung. Siehe Abbildung unten.
Auf ausreichenden Türfreiraum prüfen, indem die Tür
geönet wird.
Zum Verankern der Unterseite des Geräts eine Schraube
durch das seitliche Loch in jeder Rollensockelbaugruppe
einschrauben. Die Schraube muss in einem Winkel
eingeführt werden, damit sie richtig befestigt werden
kann. Siehe Abbildung unten. Hinter der Schlagleiste
wird eventuell noch weiteres Material benötigt, um eine
ausreichende Verankerung sicherzustellen.
VORSICHT
Wenn die mitgelieferten Schrauben für die
Installation nicht geeignet sind, verwenden Sie
geeignete Schrauben.
WARNUNG
Um eine auf Instabilität des Geräts zurückzuführende
Gefahr zu vermeiden, muss es entsprechend den
Anweisungen befestigt werden.
INSTALLATION DER SOCKELLEISTE
Die Ablaufwanne wieder einbauen und auf korrekte
Position überprüfen.
Die Sockelleiste mit den Magneten an den Halterungen
auf der Innenseite der einzelnen Rollensockel befestigen.
Siehe Abbildung unten. Die Sockelleiste muss für
Wartungszwecke ausgebaut werden können. Der Boden
darf beim Ausbauen nicht behindern. Die lichte Höhe
befindet sich auf dem Etikett, das am Sockelleistenträger
angebracht ist.
Zum Einschalten der Stromversorgung des Geräts auf dem
Bedienfeld
berühren und gedrückt halten.
Installation der Sockelleiste
Installation
Fertigstellung
GITTERINSTALLATION
Die Gitterbaugruppe installieren und auf korrekte Passung
prüfen. Das Gitter ist so konstruiert, dass es auf dem
oberen Türscharnier zu ruhen kommt, damit die Laibung
zwischen der Oberseite der Tür und der Unterseite des
Gitters so gering wie möglich gehalten wird. Um einer
Behinderung vorzubeugen, kann die Höhe des Gitters
angepasst werden. Die vier Gittereinstellschrauben (zwei
auf jeder Seite) lockern und die Gitterhöhe nach Bedarf
einstellen. Siehe Abbildung unten.
ANKERSCHRAUBEN
ANKERSCHRAUBE
Obere Verankerung
Untere Verankerung
Gitterhöheneinstellung
VORDERE
GITTERSCHRAUBE
GITTER-
EINSTELL-
SCHRAUBEN
HINTERE
GITTER-
SCHRAUBE
TÜRANSCHLAG VON 90°
Die Tür kann auf 110° geönet werden. Ein Türanschlag
von 90° ist im Lieferumfang des Geräts enthalten (hinter
dem Gitter). Zusätzliche 90°-Türanschlagsätze sind über
einen Sub-Zero-Vertragshändler erhältlich.
WARNUNG
Beim Lagern, Recyceln oder Entsorgen von
unbenutzten Kühl- und Gefrierschränken alle lokalen
und nationalen Vorschriften beachten.
