subzero.com | 9

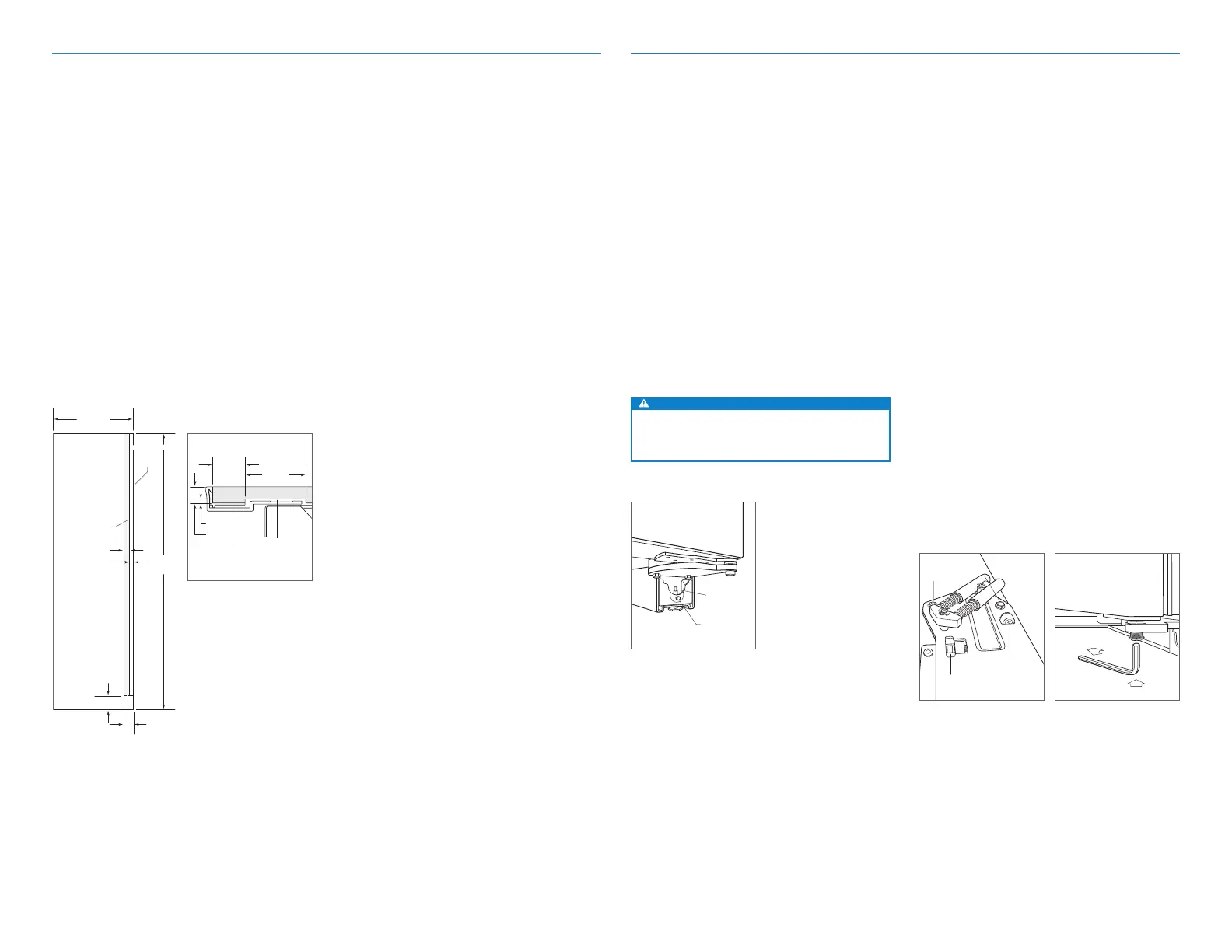

Pose des panneaux
PANNEAU DE CÔTÉ
Lorsque vous installez un panneau de côté sur mesure,
il vous faut un kit d’accessoires que vous pouvez vous
procurer chez un revendeur agréé Sub-Zero. Vous pouvez
aussi vous procurer des panneaux de côté en acier
inoxydable chez un revendeur agréé Sub-Zero.
REMARQUE IMPORTANTE : L’utilisation de panneaux de
côté peut modifier la largeur de l’ouverture.
Le panneau de côté sur mesure devra mesurer au
moins 610mm de profondeur et 13mm d’épaisseur.
Un toupillage du panneau sera nécessaire pour que
le panneau de côté s’ajuste contre le côté de l’unité.
Reportez-vous aux illustrations ci-dessous.
REMARQUE IMPORTANTE : La hauteur hors tout du
panneau de côté dépendra de la hauteur de la grille utilisée.
Vérifiez la hauteur finie avant de modifier les panneaux.
Installation
Alignement
MISE À NIVEAU
Une fois que l’unité est dans sa position définitive, tournez
les pieds avant de mise à niveau pour régler la hauteur. Le
réglage de la hauteur arrière peut s’eectuer à partir de
l’avant du socle à roulettes. Tournez l’écrou hexagonal de
9,5mm à l’aide d’une douille de 9,5mm dans le sens des
aiguilles d’une montre pour soulever l’unité ou dans le
sens inverse pour l’abaisser. Utilisez le réglage de couple
le plus bas lorsque vous utilisez une perceuse électrique.
Ne tournez pas les pieds de mise à niveau arrière à la main.
Reportez-vous à l’illustration ci-dessous.
Si l’unité est correctement mise à niveau, vous ne devriez
pas avoir à ajuster la porte.
REMARQUE IMPORTANTE : Mettez l’unité à niveau par
rapport au sol et non par rapport aux meubles adjacents.
Cela pourrait entraver son fonctionnement, notamment
lors de la fermeture des portes.
AVERTISSEMENT
Pour minimiser le risque de basculement de la cave
à vin vers l’avant, les pieds de mise à niveau avant
doivent être en contact avec le sol.
AJUSTEMENT DE LA PORTE
La porte peut être ajustée vers l’intérieur ou l’extérieur, sur
les côtés ou vers le haut ou le bas.
Pour cela, desserrez légèrement les deux boulons de
charnière supérieurs sur la lame de charnière supérieure
à l’aide d’une clé de ⁄po. Reportez-vous à l’illustration
ci-dessous.
Ajustement vers l’intérieur ou l’extérieur : Pour une porte
ferrée à gauche, tournez, à l’aide d’une clé hexagonale
de ⁄ po, le boulon de réglage dans le sens des aiguilles
d’une montre pour déplacer le côté poignée de la porte
vers l’intérieur et dans le sens inverse pour déplacer le
côté poignée de la porte vers l’extérieur. Inversez cette
procédure pour une porte ferrée à droite.
Ajustement sur les côtés : Pour une porte ferrée à
gauche, tournez, à l’aide d’une clé de ⁄ po, le boulon
de réglage dans le sens des aiguilles d’une montre pour
soulever le côté poignée de la porte et dans le sens inverse
pour baisser le côté poignée de la porte. Inversez cette
procédure pour une porte ferrée à droite.
Ajustement vers le haut ou le bas : Pour une porte ferrée à
gauche, tournez, à l’aide d’une clé hexagonale de ⁄ po, le
boulon de réglage dans le sens des aiguilles d’une montre
pour soulever la porte et dans le sens inverse pour la
baisser. Reportez-vous à l’illustration ci-dessous. Inversez
cette procédure pour une porte ferrée à droite.
PIED DE
MISE À NIVEAU
AVANT
AJUSTEMENT
À L’ARRIÈRE
Mise à niveau
BOULONS
DE CHARNIÈRE
SUPÉRIEURS
AJUSTEMENT
DE L’INCLINAISON
SUR LES CÔTÉS
AJUSTEMENT
VERS L’INTÉRIEUR
OU L'EXTÉRIEUR
Boulons de réglage des portes
Ajustement de la porte vers
le haut et vers le bas
Pose des panneaux
2 134
mm
610 mm
DÉCOUPE
OPTIONNELLE
DE LA PLINTHE
102 mm
48 mm
25 mm
TOUPILLER
JUSQU’À
3 mm
DEVANT DU
PANNEAU
DE CÔTÉ
67 mm
CADRE
PRINCIPAL
DÉFONCEMENT
DU PANNEAU
DE CÔTÉ
25 mm
48 mm
3 mm
13 mm
Dimensions des panneaux
de côté
Détail de la procédure
de défoncement
