8 | Français
Il faut prévoir un espace de 3mm entre le panneau d’appui
et le panneau sur mesure, de sorte que le panneau puisse
coulisser facilement dans le cadre de la porte. Reportez-
vous aux illustrations ci-après pour prendre connaissance
des dimensions importantes.
La poignée doit être posée avant d’insérer le panneau.
Nous recommandons l’utilisation de grande poignées en
«D » plutôt qu’en boutons. Fraisez les têtes des vis dans
le panneau.
Faites glisser le panneau dans le cadre.
Pour remettre la moulure en place, insérez la partie
supérieure de la moulure dans les rainures en haut de la
porte et procédez vers le bas, en enclenchant la moulure
dans les clips du cadre de la porte.
PANNEAU DE GRILLE
Retirez le cadre de la grille inférieure en retirant les deux vis
des coins inférieurs de chaque côté de la grille. Reportez-
vous à l’illustration ci-dessous.
Une fois la partie inférieure retirée, faites glisser le panneau
de grille sur mesure dans le cadre. Si vous utilisez un
panneau de moins de 6mm d’épaisseur, vous devrez
prévoir un filler pour que l’unité soit bien ajustée. Une
fois le panneau posé, fixez à nouveau le cadre de la grille
inférieur en remettant les supports de coin en place, puis
en revissant les quatre vis des coins.
CADRE DE
LA GRILLE
INFÉRIEURE
Cadre de la grille
Pose des panneaux
Panneaux sur mesure
Dans le cas où l’on utilise des panneaux d’habillage et des
panneaux d’aeurement, il faut installer des portes sur
mesure et des panneaux de grille. Ces dimensions sont
essentielles pour que l’installation soit faite correctement.
Pour vérifier les configurations pour les panneaux et les
dimensions, consultez le Guide technique Sub-Zero sur
subzero.com/specs.
REMARQUE IMPORTANTE : Les applications à panneaux
d’aeurement exigent un espace d’au moins 13mm de
chaque côté.
Finissez tous les côtés des panneaux sur mesure. Ils
pourraient être visibles lorsque la porte est ouverte ou
par la porte vitrée.
MISE EN GARDE
Il est impossible d’installer un panneau massif sur la
porte vitrée.

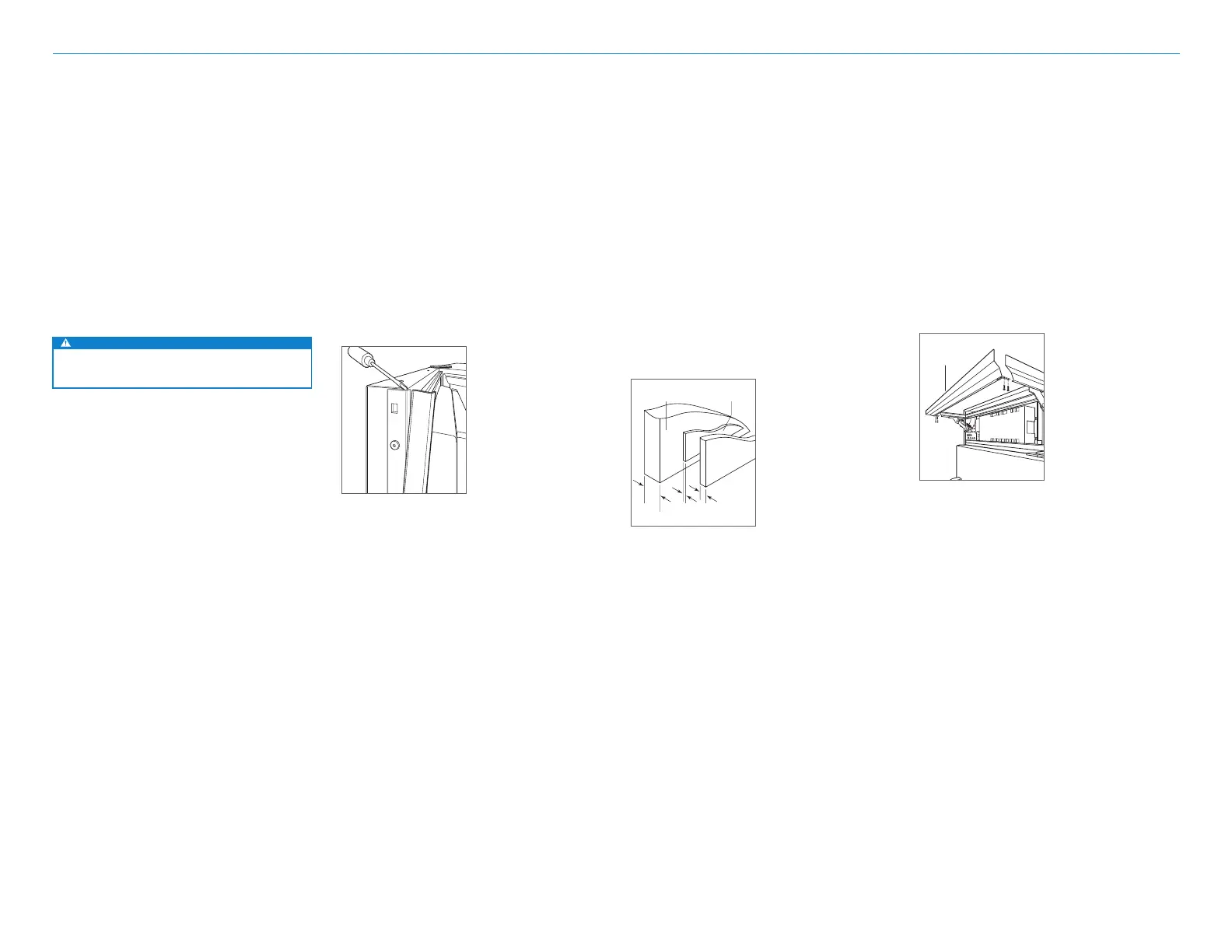

Vue arrière de l’assemblage
des panneaux
6
mm
3
mm
PANNEAU
SUR MESURE
PANNEAU
INTERCALAIRE
PANNEAU
D’APPUI
19
mm
typique
Pose des panneaux
PANNEAU DE PORTE
Pour installer le panneau de porte sur mesure, retirez
d’abord la moulure de porte côté poignée. Insérez le bout
d’un tournevis dans la fente du coin supérieur du côté de
la poignée et faites sortir la moulure. Retirez les vis et le
cadre. Reportez-vous à l’illustration ci-dessous.
La porte est dotée d’un cadre de 6mm dans lequel on
peut faire coulisser le panneau sur mesure. Si le panneau
fait plus de 6mm d’épaisseur, vous pouvez soit défoncer
un rebord tout autour du panneau, soit monter le panneau
sur une plaque de 6mm d’épaisseur, puis l’insérer dans
le cadre.
Moulure latérale de la porte
