Sub-Zero Classic Series

4 | Français

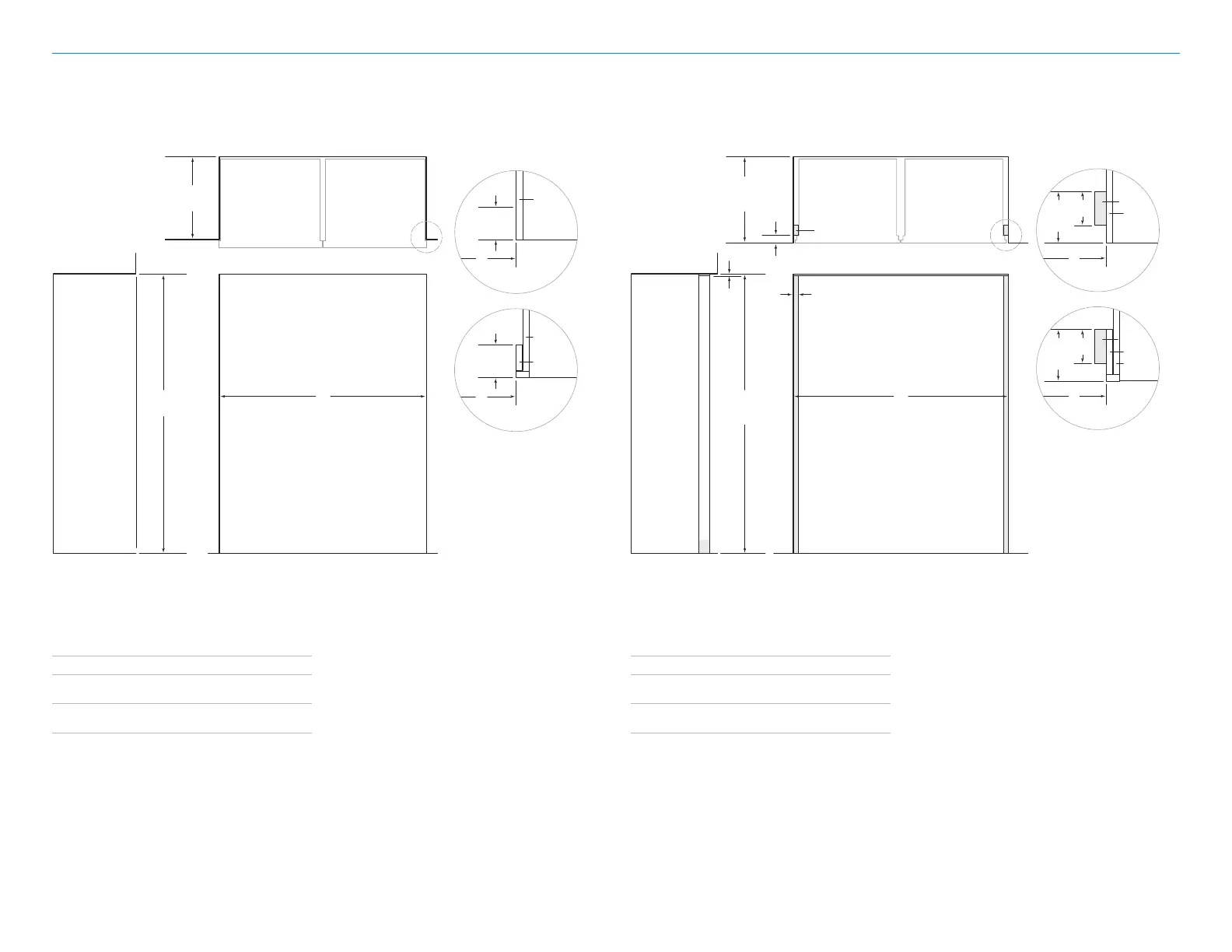

Préparation de l’emplacement
2 134 mm
HAUTEUR
DU PANNEAU
D’AFFLEUREMENT
6 mm
665 mm
PROFONDEUR
DU PANNEAU
D’AFFLEUREMENT
56 mm
VUE DE FACE
VUE DE CÔT
É
VUE DE DESSUS
TASSEAUX
FINIS
32 mm
W
LARGEUR DU PANNEAU D’AFFLEUREMENT
REMARQUE : Les replis finis de 89 mm et les zones ombrées sont visibles et doivent être finis pour être assortis aux autres él
éments de cuisine.
La ligne ombrée représente le contour de l’unité avec un panneau de 19 mm
.
145
mm
REPLI
FINI
AVEC
FILLER
MEUBLES
AVEC CADRE
W
TASSEAU
19 mm
TYPIQUE
89
mm
145
mm
REPLI
FINI
MEUBLES
SANS CADRE
W
89
mm
TASSEAU
19 mm
TYPIQUE
REMARQUE : Les replis finis de 89 mm sont visibles et doivent être finis pour être assortis aux autres éléments de cuisine.
La ligne ombrée représente le contour de l’unité.
2 127 mm
HAUTEUR
D’OUVERTURE
610 mm
PROFONDEUR
D'OUVERTURE
VUE DE FACEVUE DE CÔTÉ
VUE DE DESSUS
W
LARGEUR D’OUVERTURE
19 mm
TYPIQUE
MEUBLES
AVEC CADRE
W
AVEC FILLER
89 mm
REPLI
FINI
MEUBLES
SANS CADRE
W
19 mm
TYPIQUE
89 mm
REPLI
FINI
Cotes d’encastrement
INSTALLATION CONJOINTE CLASSIQUE
LARGEUR DE L’OUVERTURE POUR LES
INSTALLATIONS CONJOINTES W
Deux modèles ICBCL3050W 1518mm
Modèle ICBCL3050W et modèle Classic Series
762mm 1518mm
Modèle ICBCL3050W et modèle Classic Series
914mm 1670mm
Un kit d’installation conjointe est nécessaire pour
cette installation.
Cotes d’encastrement
INSTALLATION CÔTE-À-CÔTE AVEC PANNEAU D’AFFLEUREMENT
LARGEUR CÔTE-À-CÔTE AVEC PANNEAU
D’AFFLEUREMENT W
Deux modèles ICBCL3050W 1581mm
Modèle ICBCL3050W et modèle Classic Series
762mm 1581mm
Modèle ICBCL3050W et modèle Classic Series
914mm 1734mm
Les dimensions présument que le panneau mesure 19mm
d’épaisseur. Un kit d’installation conjointe sera nécessaire
pour cette installation.
