Sub-Zero Classic Series

subzero.com | 9

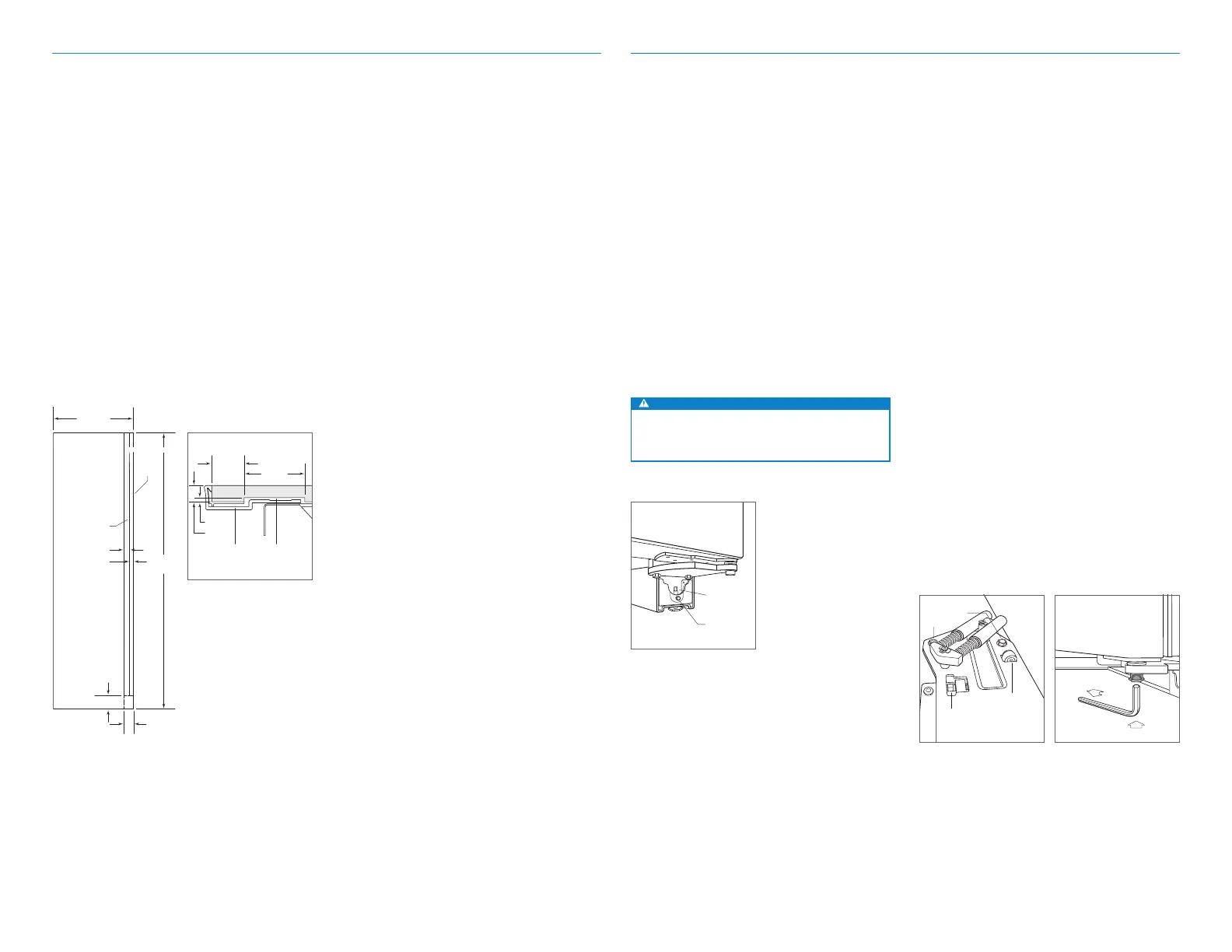

Instalación del panel
PANEL LATERAL
En caso de instalar un panel lateral a medida, necesitará
un kit de accesorios, disponible en cualquier distribuidor
de Sub-Zero autorizado. Podrá encontrar los paneles
laterales de acero inoxidable en su distribuidor de
Sub-Zero autorizado.
NOTA IMPORTANTE: el uso de paneles laterales puede
afectar a la anchura de la cavidad.
Un panel lateral personalizado debe tener un mínimo de
610mm de profundidad y 13mm de grosor. Será necesario
sacarlo un poco para que el panel lateral quede empotrado
con el lateral de la unidad. Observe las siguientes
ilustraciones.
NOTA IMPORTANTE: la altura del panel lateral variará en
función de la altura de la rejilla. Compruebe la altura final
antes de modificar los paneles.
Instalación
Alineación
NIVELADO
Una vez que la unidad esté colocada en su sitio, gire las
patas de nivelación delanteras en el sentido de las agujas
del reloj para ajustar la altura. El ajuste de la altura de la
parte trasera se puede realizar desde la parte delantera
de la base de la rueda. Con ayuda de una llave de vaso de
9,5mm
(⁄"), gire el tornillo hexagonal de 9,5mm (⁄") en el
sentido de las agujas del reloj para levantar la unidad y en
sentido contrario para bajarla. Utilice el ajuste de torsión
más pequeño si utiliza un taladro. No gire manualmente las
patas de nivelación trasera. Observe la siguiente ilustración.
Cuando la unidad esté correctamente nivelada, no será tan
necesario realizar los ajustes de las puertas.
NOTA IMPORTANTE: nivele la unidad con el suelo,
y no con los demás muebles. Esto puede afectar al
funcionamiento de la unidad, por ejemplo, es posible que
la puerta no se cierre correctamente.
AVISO
Para evitar que la unidad vuelque hacia delante, las
patas de nivelación delanteras deben llegar hasta
el suelo.
AJUSTE DE LA PUERTA
La puerta puede ajustarse hacia dentro y hacia fuera,
inclinación de lado a lado, y de arriba a abajo.
Para efectuar ajustes, afloje ligeramente los dos pernos
superiores de las bisagras en la placa de bisagras
superiores con una llave de 12,7mm
(⁄"). Observe la
siguiente ilustración.
Ajuste hacia dentro y hacia fuera: Para ajustar una puerta
con la bisagra a la izquierda, con ayuda de una llave allen
de 3,9mm
(⁄"), gire el perno en el sentido de las agujas
del reloj para que el lado del tirador de la puerta se mueva
hacia dentro, y en sentido contrario para que lo haga hacia
fuera. En caso de que sea una puerta con la bisagra a la
derecha, siga las instrucciones en sentido inverso.
Ajuste de inclinación de lado a lado: Para ajustar una
puerta con la bisagra a la izquierda, con ayuda de una llave
allen de 9,5mm
(⁄"), gire el perno en el sentido de las
agujas del reloj para mover el lado del tirador de la puerta
se mueva hacia arriba, y en sentido contrario para que
lo haga hacia abajo. En caso de que sea una puerta con
la bisagra a la derecha, siga las instrucciones en
sentido inverso.
Ajuste hacia arriba y hacia abajo: En el caso de una puerta
con la bisagra a la izquierda, con ayuda de una llave allen
de 9,5mm
(⁄"), gire el perno en el sentido de las agujas
del reloj para levantar la puerta, y en sentido contrario
para bajarla. Observe la siguiente ilustración. En caso de
que sea una puerta con la bisagra a la derecha, siga las
instrucciones en sentido inverso.
PATA DE
NIVELACIÓN
DELANTERA
AJUSTE
TRASERO
Nivelado
PERNOS DE
LA BISAGRA
SUPERIOR
AJUSTE DE
INCLINACIÓN DE
LADO A LADO
AJUSTE HACIA
DENTRO Y
HACIA FUERA
Pernos de ajuste de la puerta Ajuste de la puerta hacia arriba
y hacia abajo
Instalación del panel
2134
mm
610 mm
CORTE OPCIONAL
PARA EL RODAPIÉ
102 mm
48 mm
25 mm
FRESAR A 3 mm
PARTE
DELANTERA
DEL
PANEL
LATERAL
67 mm
MARCO
PRINCIPAL
DISPOSICIÓN DEL
PANEL LATERAL
25 mm
48 mm
3 mm
13 mm
Dimensiones del panel lateral
Detalle de disposición
