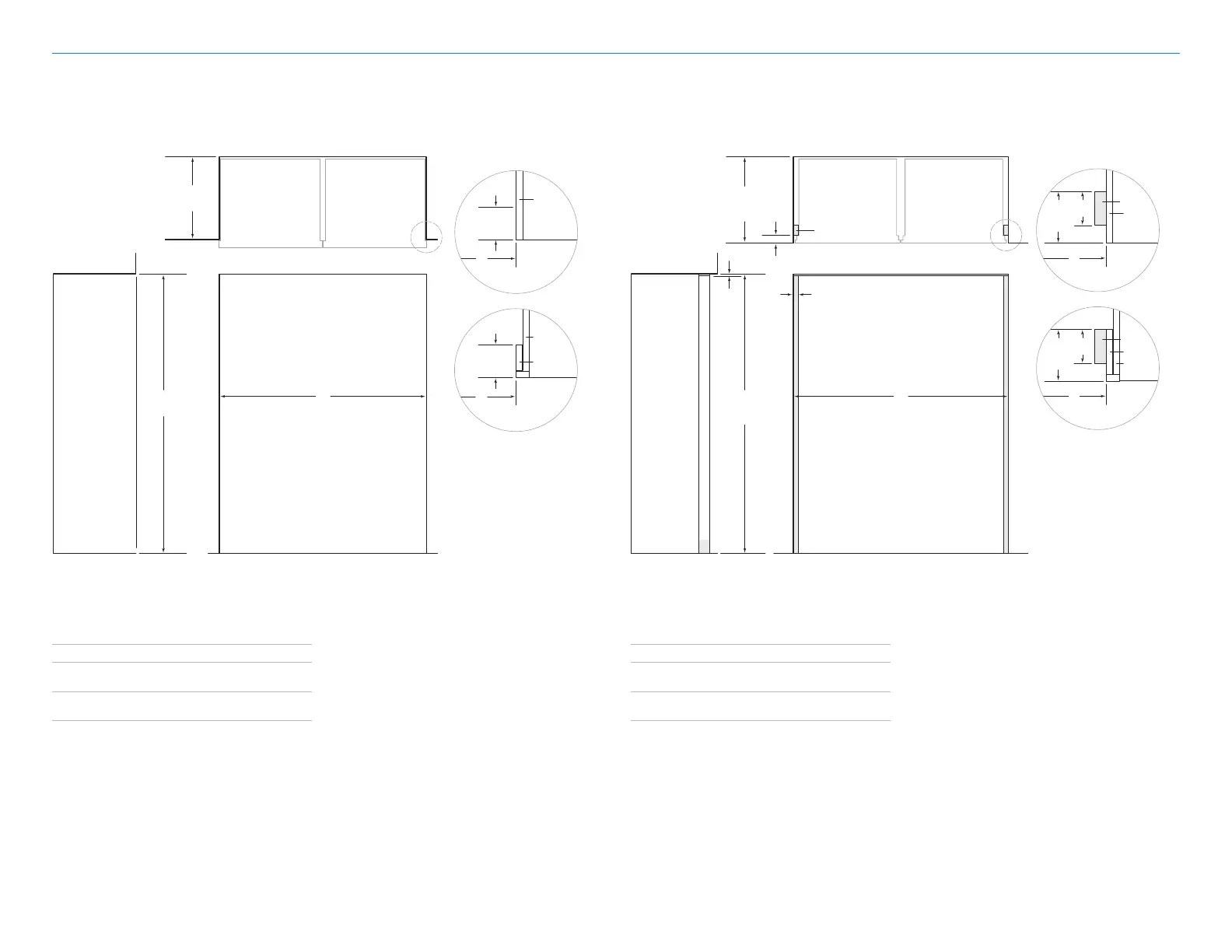

Preparazione del sito
2134 mm
ALTEZZA
CON INSERTI
A FILO
6 mm
665 mm
PROFONDITÀ
CON INSERTI
A FILO
56 mm
VISTA FRONTALE
VIST
A LATERALE
VISTA DALL’ALTO
PROFILI DI
TAMPONATURA
FINITI
32 mm
W
LARGHEZZA CON INSERTI A FILO
NOTA: I carrelli rifiniti e le aree ombreggiate da 89 mm saranno visibili e andranno rifiniti in abbinamento all’arredamento.
La linea ombreggiata rappresenta il profilo dell’unità con pannello da 19 mm
.
145
mm
CARRELLO
RIFINITO
FILLER
ARMADIETTO CON
CORNICE
W
PROFILO
19 mm
TIPICO
89
mm
145
mm
CARRELLO
RIFINITO
PANNELLI SENZA
TELAIO
W
89
mm
PROFILO
19 mm
TIPICO
NOTA: I carrelli da 89 mm rifiniti saranno visibili e andranno rifiniti abbinamento all’arredamento.
La linea ombreggiata rappresenta il profilo dell’unità.
2127 mm
ALTEZZA
VANO INCASSO
610 mm
PROFONDITÀ
VANO INCASSO
VISTA FRONTALEVISTA LATERALE
VISTA DALL’ALTO
W
LARGHEZZA VANO INCASSO
19 mm
TIPICO
ARMADIETTO CON
CORNICE
W
FILLER
89 mm
CARRELLO
RIFINITO
PANNELLI SENZA
TELAIO
W
19 mm
TIPICO
89 mm
CARRELLO
RIFINITO
Dimensioni apertura
INSTALLAZIONI UNITÀ AFFIANCATE
LARGHEZZA APERTURA DOPPIA W
Due modelli ICBCL3050W 1518mm
Modello ICBCL3050W e modello serie classica
762mm 1518mm
Modello ICBCL3050W e modello serie classica
914mm 1670mm
Per questo tipo di installazione è necessario un kit per
l'installazione doppia
Dimensioni apertura
INSTALLAZIONE DOPPIA CON INSERTO A FILO
LARGHEZZA DOPPIA CON INSERTO A FILO W
Due modelli ICBCL3050W 1581mm
Modello ICBCL3050W e modello serie classica
762mm 1581mm
Modello ICBCL3050W e modello serie classica
914mm 1734mm
Le dimensioni presuppongono uno spessore per il pannello
di 19mm. Per questo tipo di installazione è necessario un
kit per l'installazione doppia
