Sub-Zero Classic Series Installation Guide

6 | Italiano
Preparazione del sito

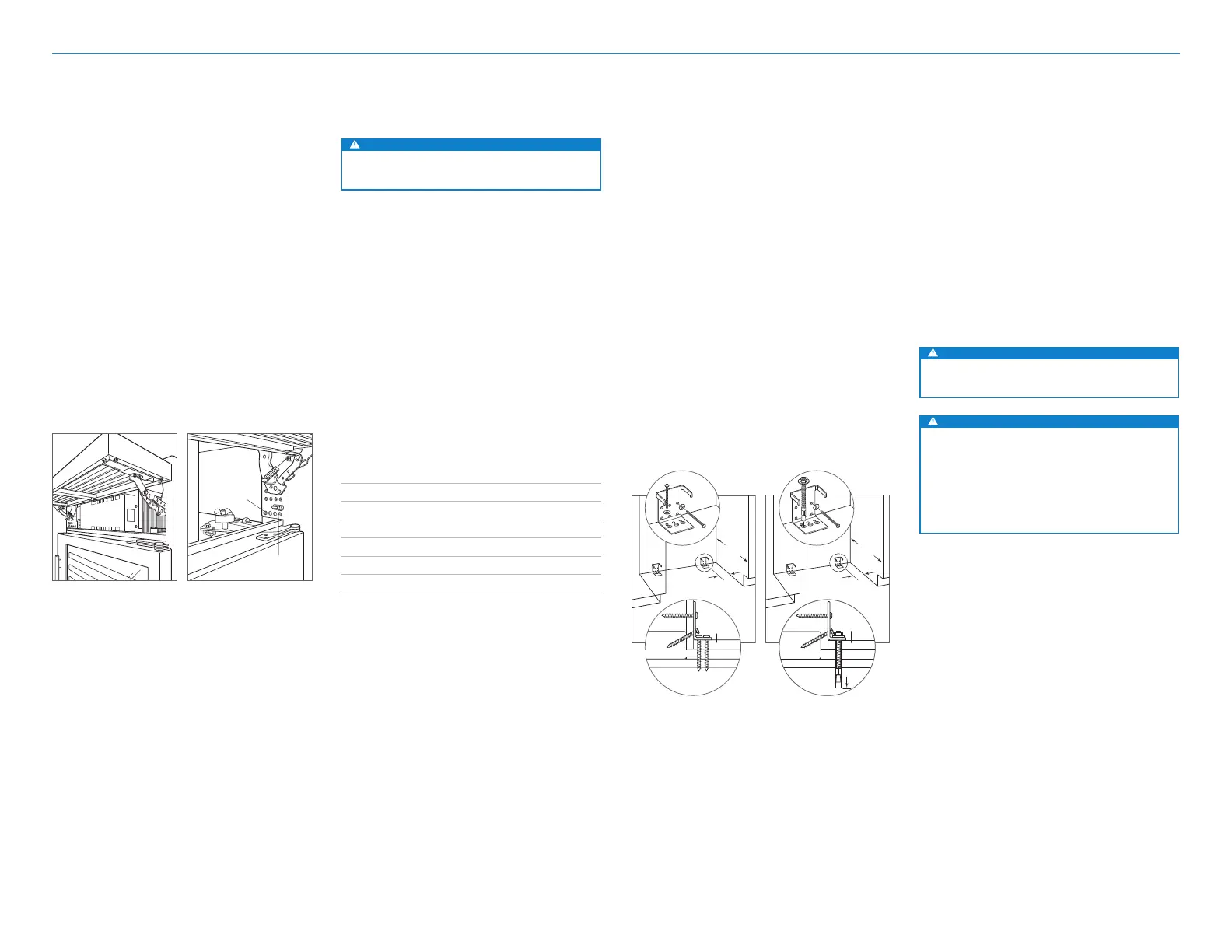

APPLICAZIONE PER PAVIMENTI IN LEGNO
Dopo aver posizionato in maniera adeguata le barre
antiribaltamento nell'incasso, praticare fori pilota con
diametro massimo di 5mm nei perni a parete o nella
piastra da parete. Utilizzare viti n. 12 e rondelle piatte
per fissare le barre. Verificare che le viti penetrino il
rivestimento del pavimento e i perni a parete o la piastra
della parete per un minimo di 19mm. Fare riferimento alla
figura riportata di seguito.
APPLICAZIONE PER PAVIMENTI IN CEMENTO
Dopo aver posizionato in maniera adeguata le barre
antiribaltamento nell'incasso, praticare fori pilota con
diametro massimo di 5mm nei perni a parete o nella
piastra da parete. Praticare fori con diametro di 10mm e
profondi almeno 38mm nel cemento. Utilizzare viti n. 12
e rondelle piatte per fissare le barre alla parete, e tasselli da
9,52mm per fissare le barre al pavimento. Verificare che le
viti penetrino i perni a parete o la piastra della parete per
un minimo di 19mm. Fare riferimento alla figura riportata
di seguito.
102 mm
MIN
610
mm
INTERCAPEDINE
PAVIMENTO IN LEGNO
PAVIMENTO
RIVESTITO
PIASTRA A PARETE
102 mm
MIN
610
mm
SUBFLOORING
CONCRETE
FLOOR
WALL PLATE
FINISHED
FLOORING
1
1
/ 2 " (38)
min
INTERCAPEDINE
PAVIMENTO IN
CEMENTO
PIASTRA A PARETE
PAVIMENTO
RIVESTITO
38 mm
MIN
Pavimento in legno Pavimento in cemento
Barra antiribaltamento
AVVERTENZA
Le barre antiribaltamento vanno installate per
impedire che l'unità si ribalti in avanti.
Le due barre antiribaltamento devono essere installate
esattamente a 610mm dalla parte anteriore del vano
incasso alla parte posteriore delle stae e a un minimo di
102mm dalle parti laterali dell'incasso stesso. La profondità
va aumentata a 665mm per installazioni con inserto a
filo con pannelli spessi 19mm. Il posizionamento errato
delle barre antiribaltamento ne impedirebbe l'innesto
appropriato.
Utilizzare tutta la minuteria delle barre antiribaltamento,
come indicato per pavimenti di legno e cemento.
NOTA IMPORTANTE: per applicazioni su pavimenti in
cemento o legno, se le viti n. 12 non urtano contro un
perno o una piastra a parete, utilizzare viti n. 8 e rondelle n.
12 con i tasselli per parete.
NOTA IMPORTANTE: in alcune installazioni potrebbe
essere necessario inclinare le viti usate per fissare le barre
antiribaltamento e penetrare nella parete posteriore.
MINUTERIA ANTIRIBALTAMENTO
2 Barre antiribaltamento
12 Viti n. 12 a testa tonda da 64mm
4 Tasselli da 9,52mm ––16 x 95mm
12 Rondelle piatte n. 12
4 Viti per capriata n. 8–18 x 32mm
4 Tasselli in nylon a muro Zip-it
®
Preparazione
Rimuovere l'imballaggio ed escludere la presenza di
danni. Rimuovere la base in legno e gettare bulloni e
stae di spedizione. Rimuovere e riciclare il materiale
di imballaggio. Non gettare lo zoccolo, le barre
antiribaltamento e la minuteria.
Sollevare completamente i piedini di livellamento anteriori
per favorire il posizionamento dell'unità. Quando l'unità è
in posizione, è possibile regolare i piedini di livellamento
posteriori e anteriori.
Rimuovere la vaschetta raccogli condensa dalla base
dell'unità per evitare di danneggiarla e consentire il
corretto posizionamento del carrello.
Rimuovere la griglia prima di spostare l'unità. Estrarre il
bordo inferiore della griglia e inclinarla verso l'alto per
rimuoverla. Allentare le due viti di montaggio posteriori
della griglia e rimuovere le due viti anteriori. Fare
riferimento alle figure qui di seguito. Reggendo saldamente
la griglia, tirare in avanti per rimuoverla.
INSTALLAZIONE DEI TASSELLI PER CEMENTO
1 Praticare un foro con diametro di 10mm con
profondità superiore all'incasso minimo. Pulire il foro
o continuare a perforare più in profondità per
depositare i residui.
2 Montare la rondella e il dado a filo con l'estremità del
tassello per proteggere la filettatura. Inserire il tassello
attraverso il materiale che deve essere fissato fino a
quando la rondella non si trova a filo con il materiale
in superficie.
3 Stringere il tassello serrando il dado di 3–5 giri oltre
la posizione di serraggio a mano o con una chiave
da 34Nm.
AVVERTENZA
Verificare che non vi siano cavi elettrici o tubi
dell'acqua nell'area attraversata dalle viti.
ATTENZIONE
Indossare sempre gli occhiali protettivi e adottare
tutte le precauzioni del caso durante l'installazione.
I tasselli sono sconsigliati in caso di pareti realizzate
con materiale per muratura leggera, ad esempio
blocchi o mattoni, o con cemento fresco. Non è
consigliato l'uso di una sonda campionatrice per
praticare i fori per i tasselli.
Rimozione della griglia Viti di montaggio della griglia
VITE GRIGLIA
POSTERIORE
VITE GRIGLIA
ANTERIORE
