4 | Deutsch

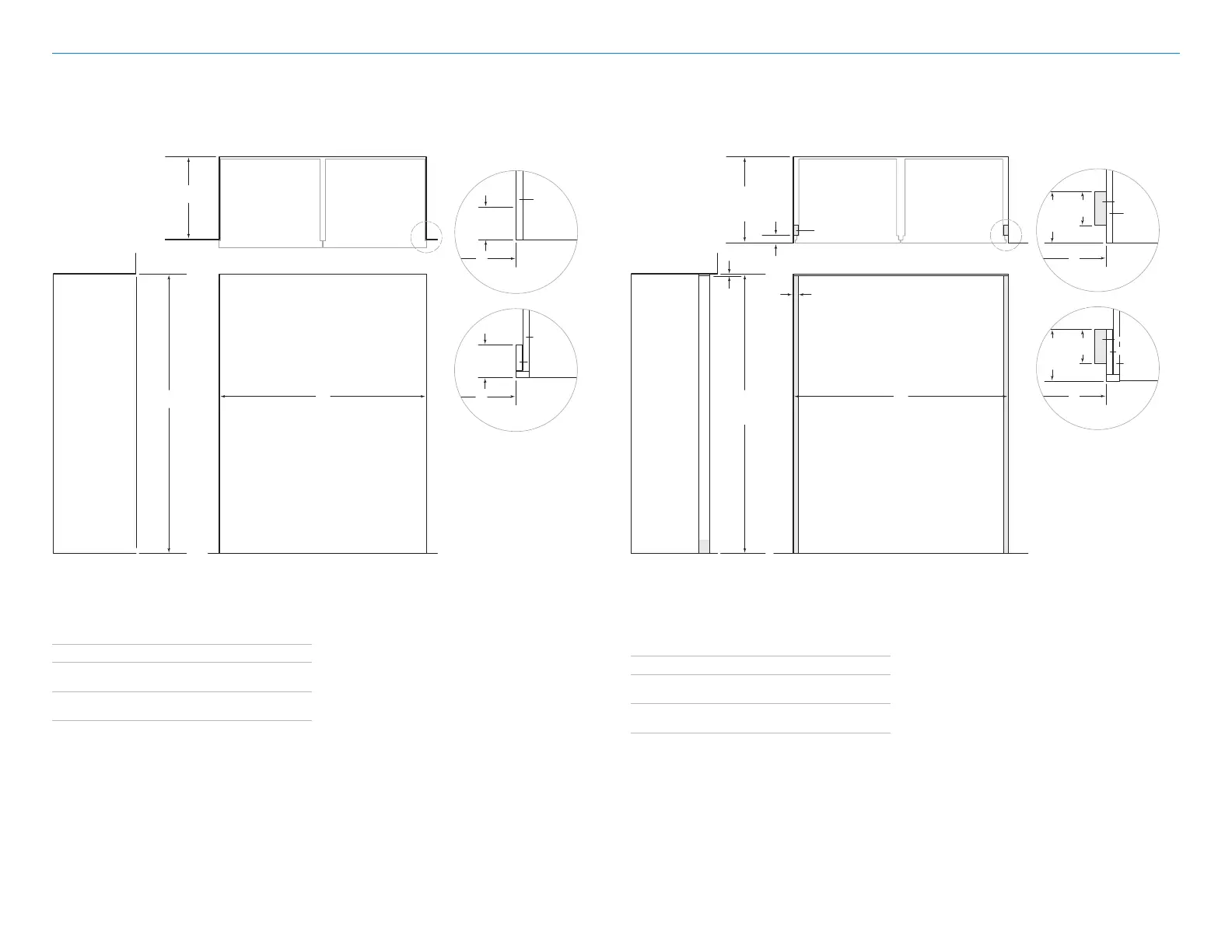

Vorbereitung des Installationsortes
2134 mm
BÜNDIGE/VOLL
INTEGRIERTE
HÖHE
6 mm
665 mm
BÜNDIGE/VOLL
INTEGRIERTE
TIEFE
56 mm
VORDERANSICHT
DRAUFSICHT
ENDBEARBEITETE
SCHLAGLEISTEN
32 mm
W
BÜNDIGE/VOLL INTEGRIERTE BREITE
HINWEIS: Die 89 mm breiten bearbeiteten Rücklaufprofile und schattierten Bereiche sind sichtbar und sollten in Anpassung an die
Schränke endbearbeitet werden.
Die schattierte Linie stellt das Geräteprofil mit einer 19-mm-Platte dar
.
145
mm
BEARBEITETES
RÜCKLAUFPROFIL
RAHMENSCHRÄNKE
W
19 mm
TYPISCH
89
mm
SCHLAGLEISTE
FÜLLSTREIFEN
145
mm
BEARBEITETES
RÜCKLAUFPROFIL
RAHMENLOSE
SCHRÄNKE
W
89
mm
SCHLAGLEISTE
19 mm
TYPISCH
HINWEIS: Die 89 mm breiten Rücklaufprofile sind sichtbar und sollten in Anpassung an die Schränke endbearbeitet werden.
Die schattierte Linie stellt das Geräteprofil dar.
2127 mm
ÖFFNUNGSHÖHE
610 mm
ÖFFNUNGSTIEFE
VORDERANSICHTSEITENANSICHT
DRAUFSICHT
W
BREITE DER ÖFFNUNG
19 mm
TYPISCH
RAHMENSCHRÄNKE
W
FÜLLSTREIFEN
89 mm
BEARBEITETES
RÜCKLAUFPROFIL
RAHMENLOSE
SCHRÄNKE
W
19 mm
TYPISCH
89 mm
BEARBEITETES
RÜCKLAUFPROFIL
Abmessungen der Önung
DOPPELSTANDARDINSTALLATION
DOPPELÖFFNUNGSBREITE W
Zwei Modelle ICBCL3050W 1518mm
Modell ICBCL3050W und 762-mm-Modell
der Classic-Serie
1518mm
Modell ICBCL3050W und 914-mm-Modell
der Classic-Serie
1670mm
Für diese Installation wird ein Doppelinstallationssatz
benötigt.
Abmessungen der Önung
BÜNDIGE/VOLL INTEGRIERTE DOPPELINSTALLATION
BREITE DER BÜNDIGEN/VOLL INTEGRIERTEN
DOPPELINSTALLATION
W
Zwei Modelle ICBCL3050W 1581mm
Modell ICBCL3050W und 762-mm-Modell
der Classic-Serie
1581mm
Modell ICBCL3050W und 914-mm-Modell
der Classic-Serie
1734mm
Bei den Abmessungen wird von einer Plattenstärke von
19mm ausgegangen. Für diese Installation wird ein
Doppelinstallationssatz benötigt.
