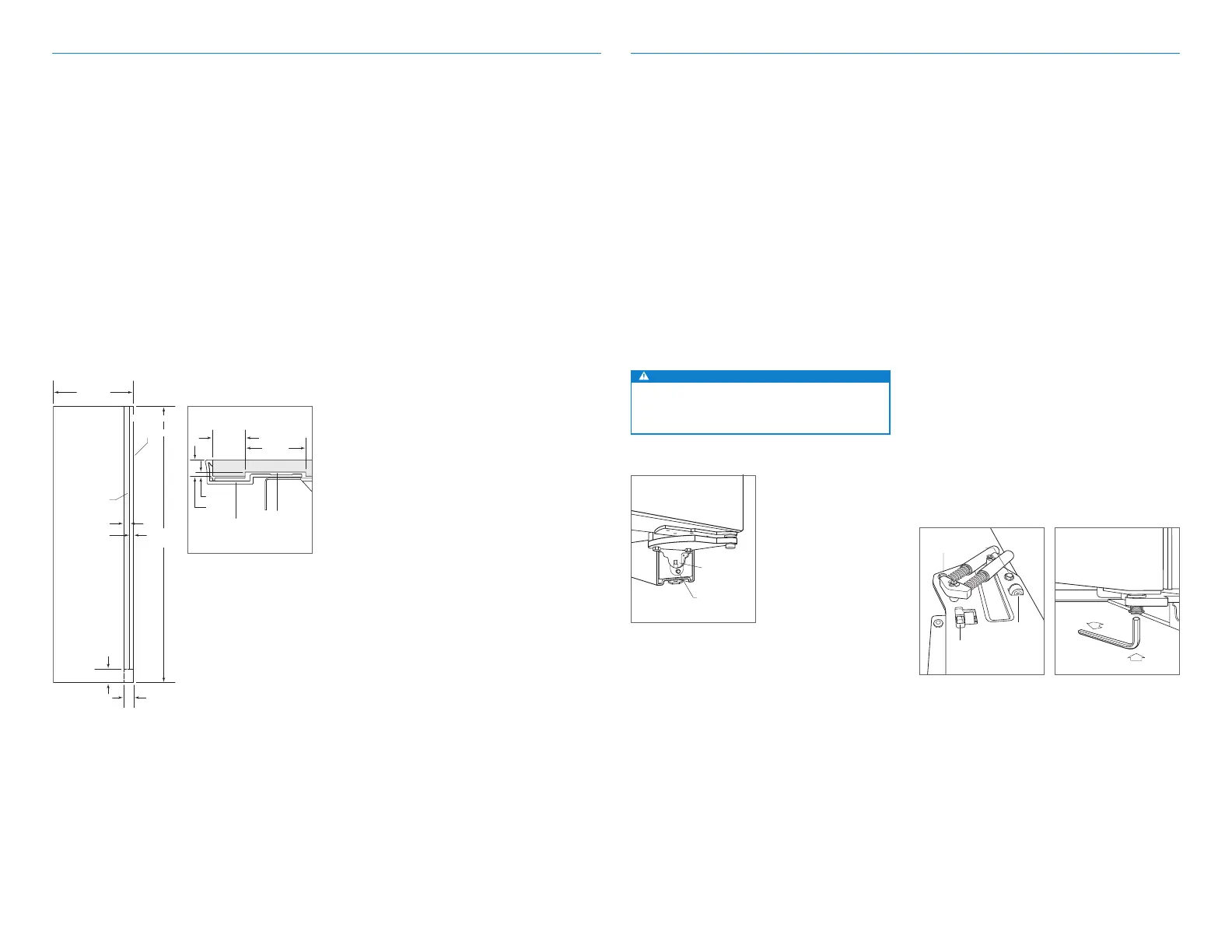

Plaatsing van panelen
ZIJPANEEL
Voor de installatie van een aangepast zijpaneel zijn
accessoires nodig die verkrijgbaar zijn via een erkende Sub-
Zerodealer. Ook roestvrij stalen zijpanelen zijn verkrijgbaar
bij een erkende Sub-Zerodealer.
BELANGRIJK: Door het gebruik van zijpanelen kan de
breedte van de opening veranderen.
Een aangepast zijpaneel moet minimaal 610 mm diep en
13 mm dik zijn. Het zijpaneel moet worden gerouteerd om
goed tegen de zijkant van de eenheid te passen. Zie de
afbeeldingen hieronder.
BELANGRIJK: De hoogte van het zijpaneel varieert met de
hoogte van het rooster. Controleer de afgewerkte hoogte
voordat u panelen aanpast.
Installatie
Uitlijning
WATERPAS ZETTEN
Als het apparaat is geplaatst, draait u de nivelleerpoten
aan de voorkant rechtsom om de hoogte aan te passen.
De hoogte van de achterkant kan aan de voorkant van de
rollerbasis worden afgesteld. Draai met behulp van een bus
van ⁄” de zeskantbout van ⁄" rechtsom om het apparaat
hoger te stellen of linksom om te verlagen. Gebruik de
laagste torsie-instelling bij gebruik van een boormachine.
Draai de achterste nivelleerpoten niet met de hand aan. Zie
de afbeelding hieronder.
Als het apparaat goed waterpas staat, zullen aanpassingen
aan de deur minder noodzakelijk zijn.
BELANGRIJK: Zet het apparaat waterpas met de vloer, niet
met omliggende kasten. Hierdoor kan de werking van het
apparaat worden belemmerd, zoals het sluiten van de deur.
WAARSCHUWING
Om te voorkomen dat het apparaat naar voren
kantelt, moeten de voorste nivelleerpoten in contact
staan met de vloer.
AANPASSING VAN DE DEUR
De deur kan in en uit worden aangepast, van links naar
rechts, en naar boven en beneden.
Voor het maken van aanpassingen: draai de twee bovenste
scharnierbouten op de bovenste scharnierplaat iets los met
een ⁄ inch moersleutel. Zie de afbeelding hieronder.
Aanpassing in-en-uit: Voor een deur met het scharnier
links: draai de stelbout met een inbussleutel van ⁄ inch
met de klok mee om de deur aan de handgreepkant
naar binnen te brengen, of tegen de klok in om de
handgreepkant naar buiten te brengen. Omgekeerde
richtingen voor een deur met het scharnier rechts.
Zij-aan-zij schuine-standaanpassing: Voor een deur
met het scharnier links: draai de stelbout met een
moersleutel van ⁄ inch met de klok mee om de deur aan
de handgreepkant omhoog te brengen, of tegen de klok in
om de handgreepkant te verlagen. Omgekeerde richtingen
voor een deur met het scharnier rechts.
Aanpassing boven en beneden: Voor een deur met het
scharnier links: draai de stelbout met een inbussleutel van
⁄ inch met de klok mee om de deur omhoog te brengen,
of tegen de klok in om te verlagen. Zie de afbeelding
hieronder. Omgekeerde richtingen voor een deur met het
scharnier rechts.
VOORSTE
STELPOOTJE
AANPASSING
VAN ACHTERKANT
Waterpas zetten
BOVENSTE
SCHARNIERBOUTEN
ZIJ-AAN-ZIJ SCHUINE-
STANDAANPASSING
AANPASSING
IN-EN-UIT
Stelbouten van deur
Boven-en-beneden-aanpassing
van deur
Plaatsing van panelen
2134
mm
610 mm
OPTIONELE
UITSPARING VOOR
TEENSTOOTPLAAT
102 mm
48 mm
25 mm
ROUTEREN NAAR
3 mm
67 mm
VOORKANT
VAN
ZIJPANEEL
HOOFDFRAME
ROUTERING
ZIJPANEEL
25 mm
48 mm
3 mm
13 mm
Afmetingen zijpaneel
Details routering
