Sub-Zero Classic Series Installation Guide

subzero.com | 9

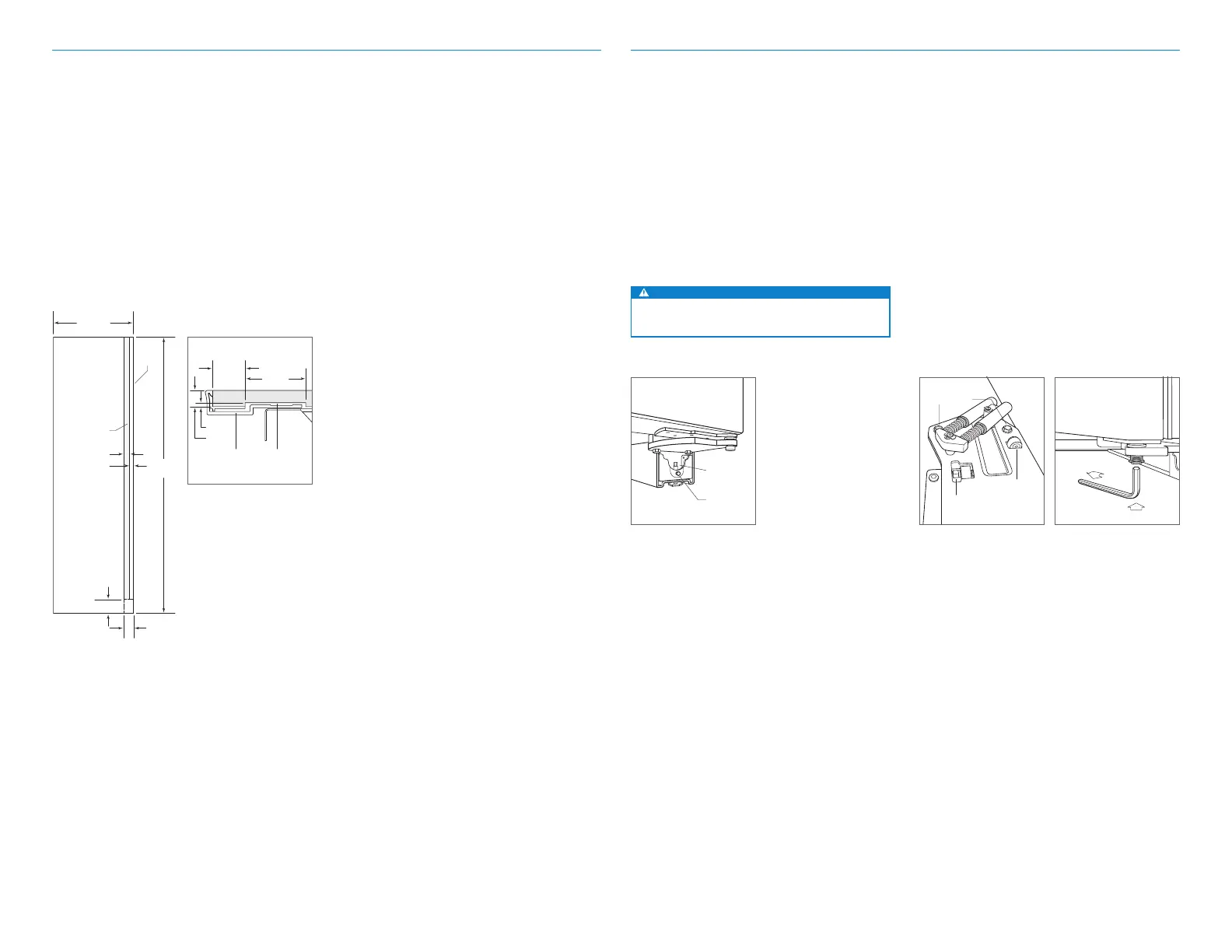

面板安装
侧面板
安装定制侧面板时，需使用附件套件，这可通过授权的
Sub-Zero经销商获取。不锈钢侧面板也可从授权的
Sub-Zero经销商获取。
重要提示：使用侧面板可能改变开口宽度。
定制侧面板至少应为610mm深，13mm厚。必须选定路线，
以使侧面板与单元侧面齐平。请参见下图。
重要提示：侧面板高度将随格栅高度而变化。在修改面板之前
验证完工高度。
安装
调准
调平
一旦设备就位，请顺时针转动前调平支脚以调整高度。可以从
辊座前部调节后部高度。使用⁄"套筒，顺时针转动⁄"六角螺
栓以调高设备，或逆时针转动以调低设备。使用电钻时，
请使用最低的扭矩设置值。切勿不要用手转动后调平支脚。
请参见下图。
正确调平本设备后，可能不大需要再调节门。
重要提示：将该单元平放在地板上，而非周围的橱柜上。
否则，可能会影响如关门等单元操作。
警告
为了降低该单元向前倾斜的可能性，前调平支脚必须与
地板接触。
门调节
可以在进出、侧到侧倾斜，和上下方面调节门。
要进行调节，请使用⁄"扳手轻轻松开上铰链板上的两根上铰
链螺栓。请参见下图。
进出调节对于左铰链门，请使用⁄"内六角扳手，顺时针转动
调节螺栓可使门的手柄侧向内，逆时针则将手柄侧向外移动。
反方向调节右铰链门。
侧到侧倾斜调节：对于左铰链门，请使用⁄"扳手，顺时针转
动调节螺栓可调高门的手柄侧，逆时针转动则调低手柄侧。
反方向调节右铰链门。
上下调节：对于左铰链门，请使用⁄"内六角扳手，顺时针转
动调节螺栓可调高门，逆时针转动则调低门。请参见下图。
反方向调节右铰链门。
前调平支脚
后部调整

调平

上铰链螺栓
侧到侧倾斜调节
进出调整

门调节螺栓

上下门调节
面板安装
2134
mm
610 mm
可选脚踢开孔
102 mm
48 mm
25 mm
绕过 3 mm
侧板前部
67 mm
主框架 侧面板布线
25 mm
48 mm
3 mm
13 mm

侧面板尺寸

走线详细信息
