subzero.com
|
3

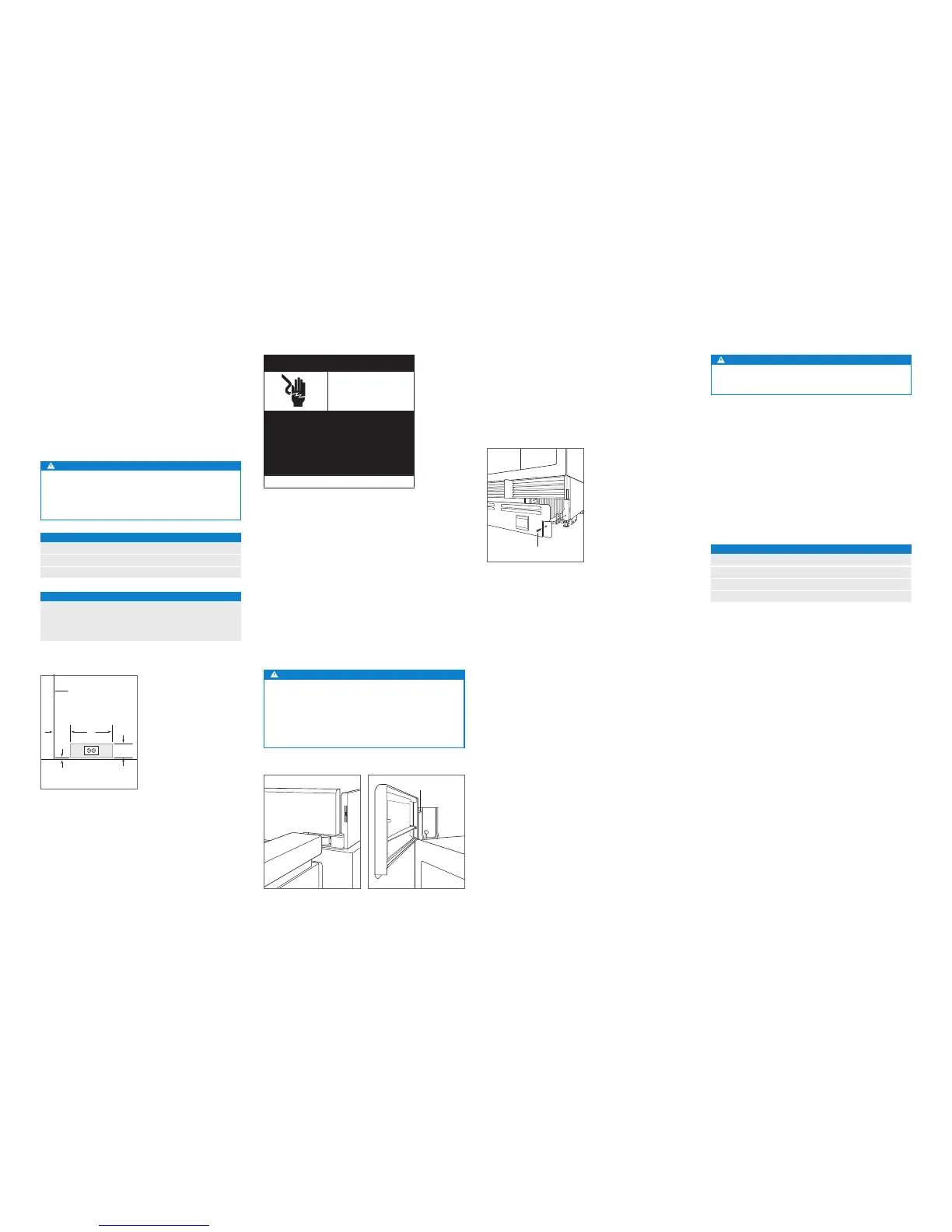

PREPARAZIONE DEL SITO
Alimentazione
elettrica
Scossa
elettrica
Collegare il cavo di alimentazione direttamente
a una presa dotata di messa a terra.
Non disattivare la predisposizione per la
messa a terra della spina.
Non utilizzare un riduttore o una prolunga.
La mancata osservanza di queste istruzioni
potrebbe causare gravi lesioni o morte.
Consultare le istruzioni per l'installazione
CONNESSIONE DEL SISTEMA DI SICUREZZA DOMESTICO
L'unità sarà connessa al sistema di sicurezza domestico
e deve essere dotata di cavi a bassa tensione. Dietro la
modanatura superiore si trovano due connettori. Il lo
per ciascun connettore deve essere di almeno 3 m, che
fuoriesce dalla parete posteriore accanto alla presa elettrica.
Rimuovere la modanatura superiore sganciandola dal lato
dell'unità con cerniera. Ruotare la modanatura e rimuovere
il relativo perno dal supporto verticale del lato della
maniglia. Vedere le gure che seguono. Utilizzare terminali a
forcella o morsetti per eseguire le connessioni di cablaggio
appropriate. Fare riferimento ai seguenti codici colore:
• Contatti normalmente aperti—cavo bianco a strisce rosse.
• Comune—cavo bianco a strisce grigie.
ATTENZIONE
Il circuito d'allarme all'interno dell'unità è inteso
esclusivamente come dispositivo a basso voltaggio
e bassa corrente e non deve essere utilizzato per
accendere l'alimentazione. Tutti i capocorda inutilizzati
vanno isolati perfettamente e tutti i cavi vanno
allontanati dai componenti conduttivi o mobili.
Alimentazione elettrica
L'installazione deve essere conforme alle normative
elettriche vigenti in materia e prevedere un'adeguata linea
di messa a terra.
L'alimentazione elettrica deve trovarsi all'interno dell'area
ombreggiata riportata nella gura e nella tabella che
seguono. È necessario predisporre un circuito elettrico
dedicato per questo elettrodomestico. Si sconsiglia l'utilizzo
di un interruttore automatico salvavita (GFCI), che potrebbe
causare problemi di funzionamento.
ATTENZIONE
La presa di corrente va controllata da un elettricista
qualicato per accertarsi che sia collegata con la
polarità giusta. Controllare che la presa sia dotata di
messa a terra adeguata.
REQUISITI ELETTRICI
Alimentazione elettrica 220-240 VCA, 50/60 Hz
Assistenza 10 A
Presa di corrente con messa a terra
POSIZIONAMENTO ALIMENTAZIONE ELETTRICA
LARGHEZZA A
Modelli 457 mm 152 mm
Modelli 610 mm 241 mm
Modelli 762 mm 318 mm
A
6 mm
108
mm
114
mm
PAVIMENTO
PARTE SINISTRA
DELL'APERTURA
Posizionamento alimentazione
elettrica.
PERNO
Modanatura superiore—lato
cerniera.
Modanatura superiore—lato
maniglia.
Preparazione
Rimuovere l'imballaggio ed escludere la presenza di danni.
Rimuovere la base in legno e gettare bulloni e staffe di
spedizione. Rimuovere e riciclare il materiale di imballaggio.
Non gettare lo zoccolo, le barre antiribaltamento e la minuteria.
Rimuovere lo zoccolo estraendo le due viti di montaggio.
Fare riferimento alla gura riportata di seguito.
VITE
Rimozione dello zoccolo.
Barra antiribaltamento
AVVERTENZA
La barra antiribaltamento va installata per impedire che
l'unità si ribalti in avanti.
Il retro della barra antiribaltamento deve essere installato a
610 mm dalla parte frontale dell'unità (senza pannelli).
Utilizzare tutta la minuteria delle barre antiribaltamento,
come indicato per pavimenti di legno e cemento.
NOTA IMPORTANTE: per applicazioni su pavimenti in
cemento o legno, se le viti n. 12 non urtano contro un perno
o una piastra a parete, utilizzare viti n. 8 e rondelle n. 12 con
i tasselli per parete.
NOTA IMPORTANTE: in alcune installazioni il sottofondo o il
pavimento rinito può richiedere l'angolazione delle viti utilizzate
per ssare la barra antiribaltamento alla parete posteriore.
MINUTERIA ANTI RIBALTAMENTO
1 Barre antiribaltamento
6 Viti n. 12 a testa tonda da 64 mm
2 Tasselli da 9,52 mm ––16 x 95 mm
6 Rondelle piatte n. 12
