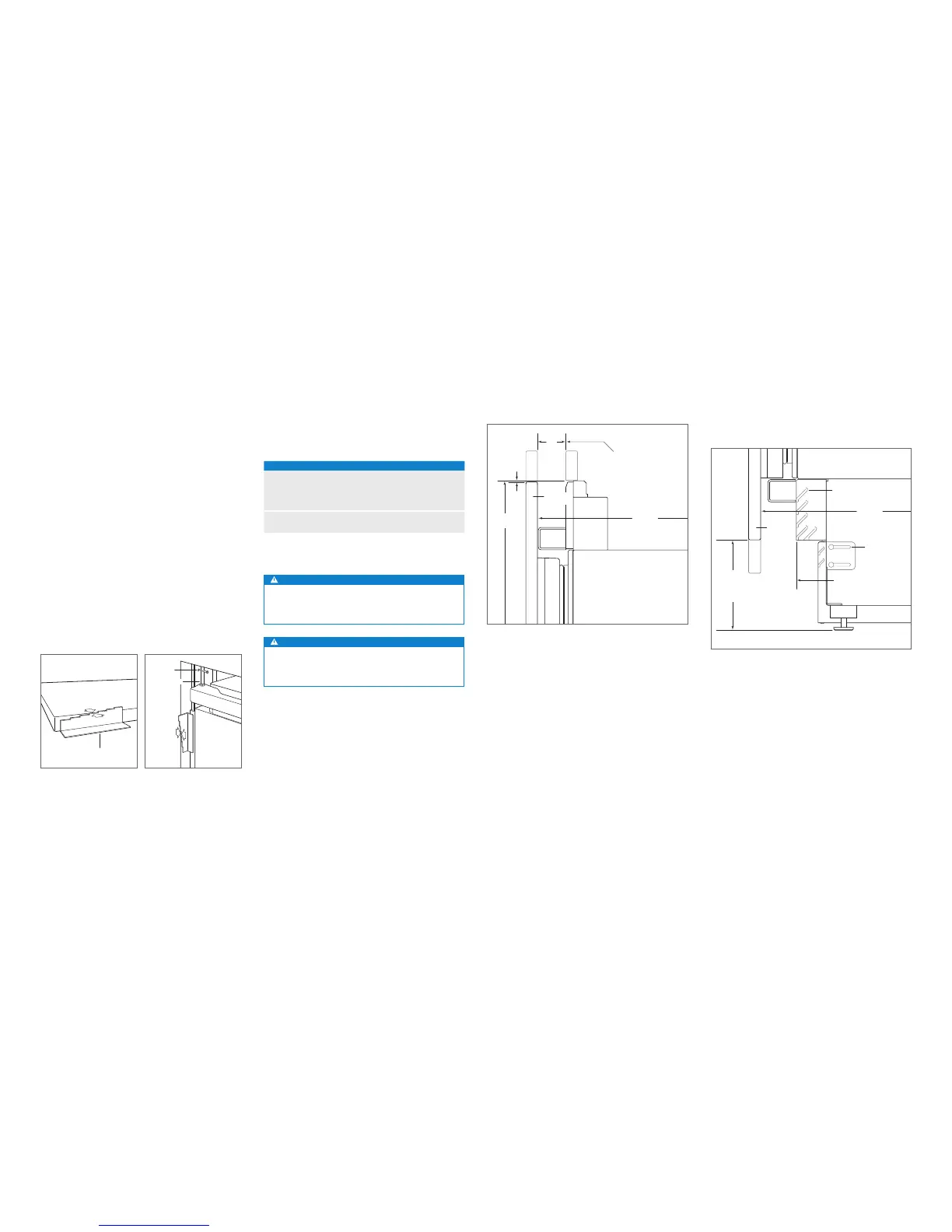

Sub-Zero ICBIW-18 User Manual

subzero.com | 5
INSTALLAZIONE
Allineamento
REGOLAZIONE PROFONDITÀ
Regolare la profondità dell'unità per essere a lo con i mobili
circostanti. Per una regolazione precisa, seguire i seguenti
passi:
1 Collocare il pannello decorativo su una supercie di lavoro
protetta. Posizionare il calibro per lo spessore del pannello
accanto al pannello stesso per determinare quale incavo
corrisponda allo spessore del pannello. Fare riferimento
alla gura riportata di seguito. Dopo aver determinato
l'incavo adeguato, contrassegnarlo con un pennarello.
2 Con la porta chiusa, posizionare la parte superiore
dell'unità mediante l'indicatore di spessore del pannello.
Fare riferimento alla gura riportata di seguito. Inserire una
vite in acciaio inox da 8x13 mm sopra la cerniera, quindi
inserire una vite a testa tonda da 8x13 mm sul lato maniglia
dell'unità. Per unità più strette, potrebbe essere necessario
aprire la porta per accedere alle viti laterali della maniglia.
Ripetere la procedura per allineare la parte inferiore.
ANCORAGGIO
Dopo aver allineato la parte superiore e la parte anteriore,
vericare che la porta e i cassetti si aprano correttamente,
quindi installare le viti rimanenti per ciascuna modanatura
laterale.
INDICATORE
SPESSORE PANNELLO
PARTE
ANTERIORE
DELL'UNITÀ
CORNICE
ANTERIORE
MOBILI
VITE
MODANATURA
LATERALE
Spessore pannello. Profondità unità.
Pannelli personalizzati
È necessario installare la bulloneria della maniglia e i pannelli
dei cassetti/la portapersonalizzati. I pannelli in acciaio
inossidabile sono disponibili presso i rivenditori Sub-Zero.
Lo spessore del pannello frontale può variare. Lo spessore
minimo richiesto per un pannello è di 16 mm, ma può
aumentare a patto che non ecceda il peso massimo per
pannello indicato nella tabella in basso. Ciascun modello è
profondo 610 mm. Durante la pianicazione dell'apertura
nita, considerare lo spessore del pannello.
REQUISITI PER I PANNELLI
PESO PANNELLO MAX
Porta 16 kg
Porta (ICBIW-30R) 11 kg
Cassetto 7 kg
SPESSORE PANNELLO MIN
Tutti i pannelli 16 mm
Le sezioni di luce tra i pannelli possono variare, sono
comuni sezioni di luce da 3 mm.
ATTENZIONE
Quando si installa un pannello di spessore superiore a
25 mm, potrebbe essere necessario installare il fermo a
90° per evitare di danneggiare l'unità e i mobili adiacenti.
ATTENZIONE
Quando le sezioni di luce tra i mobili e l'unità si riducono,
sussiste un rischio di schiacciamento delle dita durante la
chiusura della porta.
Rinire tutte le parti laterali dei pannelli personalizzati.
Esse possono essere visibili quando la porta è aperta.
Si consiglia l'uso di maniglie a D. Le maniglie pro e
tubolari in acciaio inossidabile sono disponibili presso i
rivenditori Sub-Zero. Le maniglie della porta devono essere
posizionate vicino al bordo del pannello opposto alla
cerniera e devono essere centrate in senso verticale.
Le maniglie dei cassetti devono essere posizionate vicino
al bordo superiore di ogni pannello.
INSTALLAZIONE DEI PANNELLI
ALTEZZA PANNELLO PORTA
L'altezza del pannello personalizzato per la porta può superare
l'altezza tipica del pannello, ma non deve superarne il limite di
peso. Fare riferimento alla gura riportata di seguito.
45
mm
UN LISTELLO DECORATIVO NON
PUÒ SUPERARE QUESTO PIANO
CERNIERA
610 mm
AL RETRO DELL’UNITÀ
2134
mm
3 mm
PANNELLO
PORTA
Bordo superiore, vista laterale.
VISIBILITÀ ZOCCOLO
L'altezza dello zoccolo può essere superiore all'altezza
tipica di uno zoccolo, purché non superi le dimensioni
riportate nell'illustrazione di seguito. Le altezze del
battiscopa da 51 mm a 98 mm richiedono un accessorio
battiscopa disponibile presso i rivenditori Sub-Zero.
610 mm
AL RETRO DELL’UNITÀ
SFINESTRATURE
VENTILATE
CERNIERA
PANNELLO
PORTA
29 mm
MAX
REGOLAZIONE
ZOCCOLO
LO ZOCCOLO DECORATIVO
NON PUÒ ESTENDERSI
OLTRE QUESTO PIANO
DA
102 mm
A
152 mm
DA TERRA
Zoccolo, vista laterale.
