ATTENTION :
N’essuyez pas les pièces plastiques telles que le combiné des instruments ou le projecteur avec
des solvants organiques tels que l’essence, etc. pour éviter toute détérioration de ces composants.
L’esthétique de l’indicateur de vitesse peut varier selon les modèles mais son emplacement est
généralement le même.
7.
FONCTIONNEMENT DE CHAQUE COMPOSANT
(Les pages suivantes présentent le fonctionnement d’un scooter SYM 125/200 cm
3
4
temps à refroidissement par air ; il peut varier selon les modèles. Veuillez vous référer à
la fin de ce manuel.)

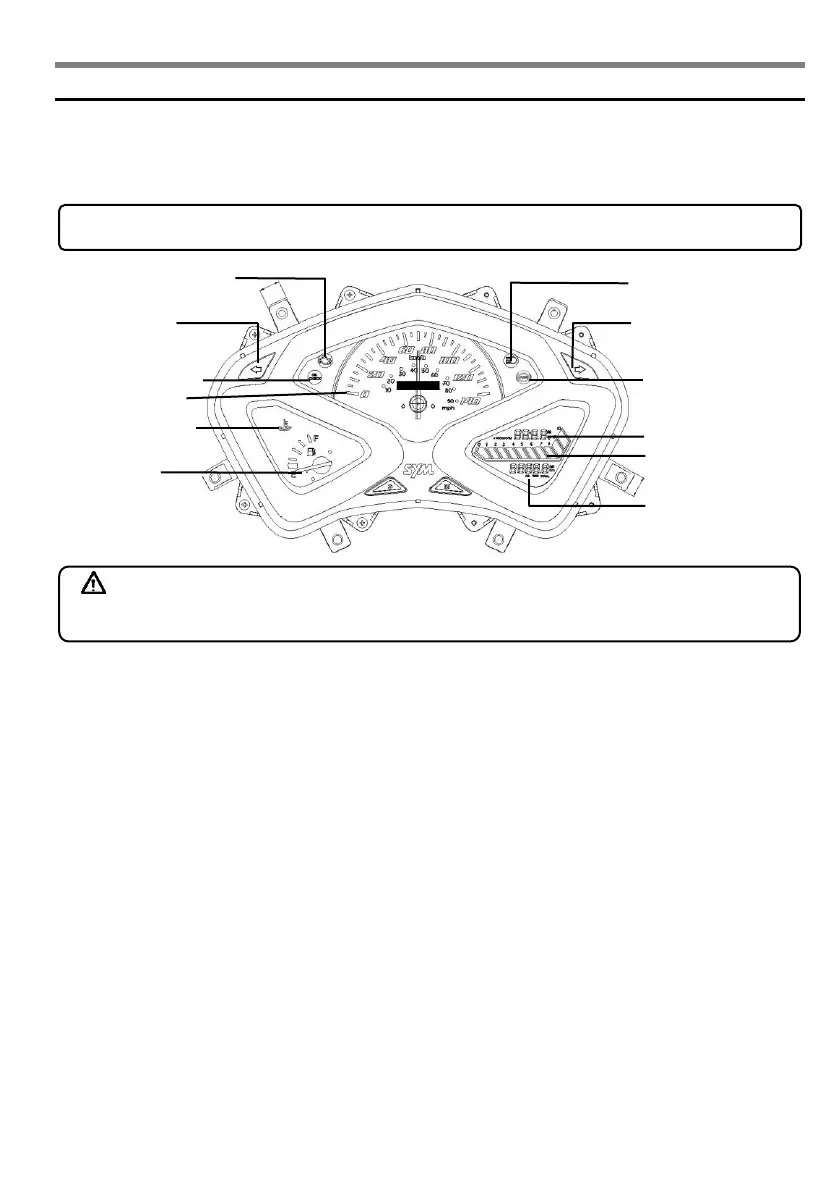

§INSTRUMENTS§
 Indicateur de vitesse/compte-tours :
Indique la vitesse de conduite ou le régime moteur.
 Totalisateur kilométrique :
Indique la distance totale parcourue.
 Totalisateur kilométrique partiel :
Le conducteur peut mesurer le kilométrage d'un trajet donné.
En mode d'affichage normal, appuyer sur le bouton « MODE » et le maintenir enfoncé pendant 1
seconde pour afficher la distance totale parcourue.
Appuyer à nouveau sur le bouton « MODE » pour repasser en mode d'affichage du totalisateur
kilométrique partiel.
En mode d'affichage du totalisateur kilométrique partiel, appuyer sur le bouton « SET » et le
maintenir enfoncé pour remettre l'affichage à zéro.
 Témoin de feu de route :
S’allume lorsque le feu de route est allumé.
 Témoin de clignotants (gauche/droit) :
Le témoin gauche ou droit clignotera en fonction du sens de commande du commutateur de
clignotants.
 Jauge à carburant :
L’aiguille de la jauge indique la quantité de carburant restante dans le réservoir.
L’aiguille reste en position « E » lorsque le contact est coupé.
 Indicateur de température du liquide de refroidissement (pour XC12WW-EU) :
Indique la température du liquide de refroidissement moteur. Lorsqu’il est allumé, il convient de
vérifier que le niveau de liquide de refroidissement est suffisant et que le moteur de ventilateur
fonctionne.
 Voltmètre/montre de bord (pour XC12WW-EU/XC20W1-EU) :
Affiche la tension moyenne de la batterie ou l'heure.
Témoin de feu de
route
Jauge à
carburant
Indicateur de
vitesse
Témoin de
clignotant droit
Témoin de
clignotant gauche
Témoin de rappel de
vidange
Témoin d'anomalie
Témoin ABS
Totalisateur
kilométrique
partiel/général
Voltmètre/
montre de bord
Compte-tours
Indicateur de
température du liquide
de refroidissement
