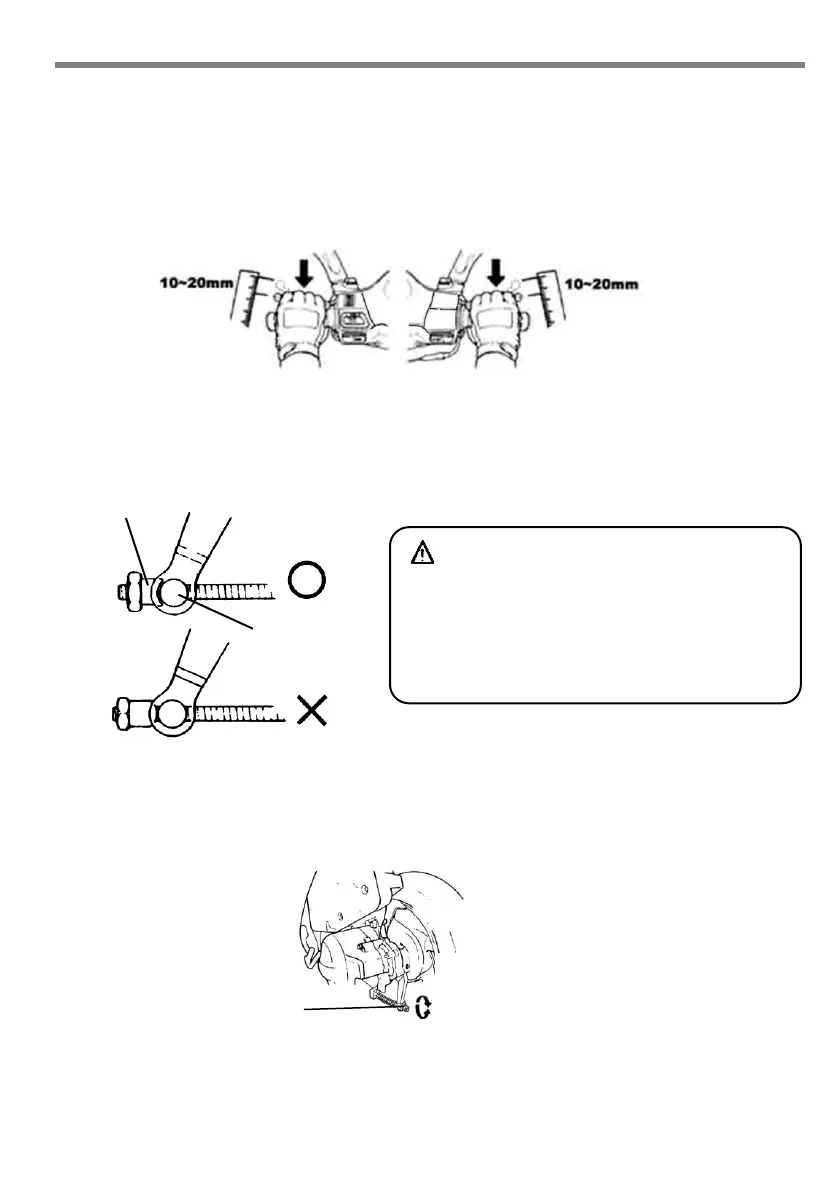

§PRÜFUNG UND EINSTELLUNG DES SPIELS DER BREMSE§
PRÜFUNG: (Das Spiel des Bremshebels muss bei abgestelltem Motor geprüft werden.)
Spiel von Bremshebel und -pedal der Vorder- und Hinterradbremse.
Der Bremshebel der Vorderradbremse sollte ein Spiel (von Ruhestellung bis Bremsbeginn) von 10 -
20 mm aufweisen. Bei gezogener Bremse darf kein Spiel fühlbar sein.
Das Bremspedal der Hinterradbremse sollte ein Spiel (von Ruhestellung bis Bremsbeginn) von 20 -
30 mm aufweisen. Bei stark gedrücktem Bremspedal darf kein Spiel fühlbar sein.
Einstellung: (Trommelbremse) (für XC12W1-EU)
Die Kerbe der Bremseinstellmutter muss auf den Bolzen ausgerichtet sein. (Siehe nachstehende
Abbildung)
Das Spiel des Hebels von Vorder- und Hinterradbremse an der Einstellmutter des jeweiligen
Bremsarms einstellen.
Nach der Einstellung den Bremshebel mit beiden Händen betätigen bis wirksames Anlegen der
Bremse fühlbar ist.
Das Spiel mit einem Lineal messen.
Für Hinterrad
Für Vorderrad
VORSICHT:
Bei einem Spiel von 10 - 20 mm die
Abnutzungsindikatoren an Vorder- und Hinterrad
prüfen. Zeigt der Pfeil auf dem Bremsarm zur
Markierung” auf dem Bremsbelag, so ist
letzterer zu stark abgenutzt und muss umgehend
ersetzt werden.
Vermindern
des Spiels
Erhöhen
des Spiels
Einstellmutter
Hinterrad-Trommelbremse
Bolzen
Einstellmutter
