ATTENTION :
N’essuyez pas les pièces plastiques telles que le combiné des instruments ou le projecteur avec
des solvants organiques tels que l’essence, etc. pour éviter toute détérioration de ces composants.
L’esthétique de l’indicateur de vitesse peut varier selon les modèles mais son emplacement est
généralement le même.
7.
FONCTIONNEMENT DE CHAQUE COMPOSANT
(Les pages suivantes présentent le fonctionnement d’un scooter SYM 50 cm
3
/125 cm
3
/
200 cm
3
4 temps à refroidissement par air ; il peut varier selon les modèles. Veuillez vous
référer à la fin de ce manuel.)
§INSTRUMENTS§
 Indicateur de vitesse/compte-tours :
Indique la vitesse de conduite ou le régime
moteur.
En mode d'affichage de la tension, appuyer
sur le bouton « MODE » et le maintenir
enfoncé pendant plus de 2 secondes pour
passer en mode d'affichage de l'indicateur de
vitesse/du compte-tours.
Lorsque l'aiguille indique la vitesse de
conduite, l'écran inférieur à LED affiche le
régime moteur.
À l'inverse, lorsque l'aiguille indique le régime
moteur, l'écran inférieur à LED affiche la
vitesse de conduite.
 Totalisateur kilométrique :
Indique la distance totale parcourue.
 Totalisateur kilométrique partiel :
Le conducteur peut mesurer le kilométrage
d'un trajet donné.
En mode d'affichage normal, appuyer sur le
bouton « MODE » et le maintenir enfoncé
pendant 1 seconde pour afficher la distance
totale parcourue.
Appuyer à nouveau sur le bouton « MODE »
pour repasser en mode d'affichage du
totalisateur kilométrique partiel.
En mode d'affichage du totalisateur
kilométrique partiel, appuyer sur le bouton
« SET » et le maintenir enfoncé pour remettre
l'affichage à zéro.
 Témoin de feu de route :
S’allume lorsque le feu de route est allumé.
 Témoin de clignotants (gauche/droit) :
Le témoin gauche ou droit clignotera en
fonction du sens de commande du
commutateur de clignotants.
 Jauge à carburant :
L’aiguille de la jauge indique la quantité de
carburant restante dans le réservoir.
L’aiguille reste en position « E » lorsque le
contact est coupé.
 Voltmètre/montre de bord :
Affiche la tension moyenne de la batterie ou
l'heure.
En mode d'affichage normal, appuyer sur

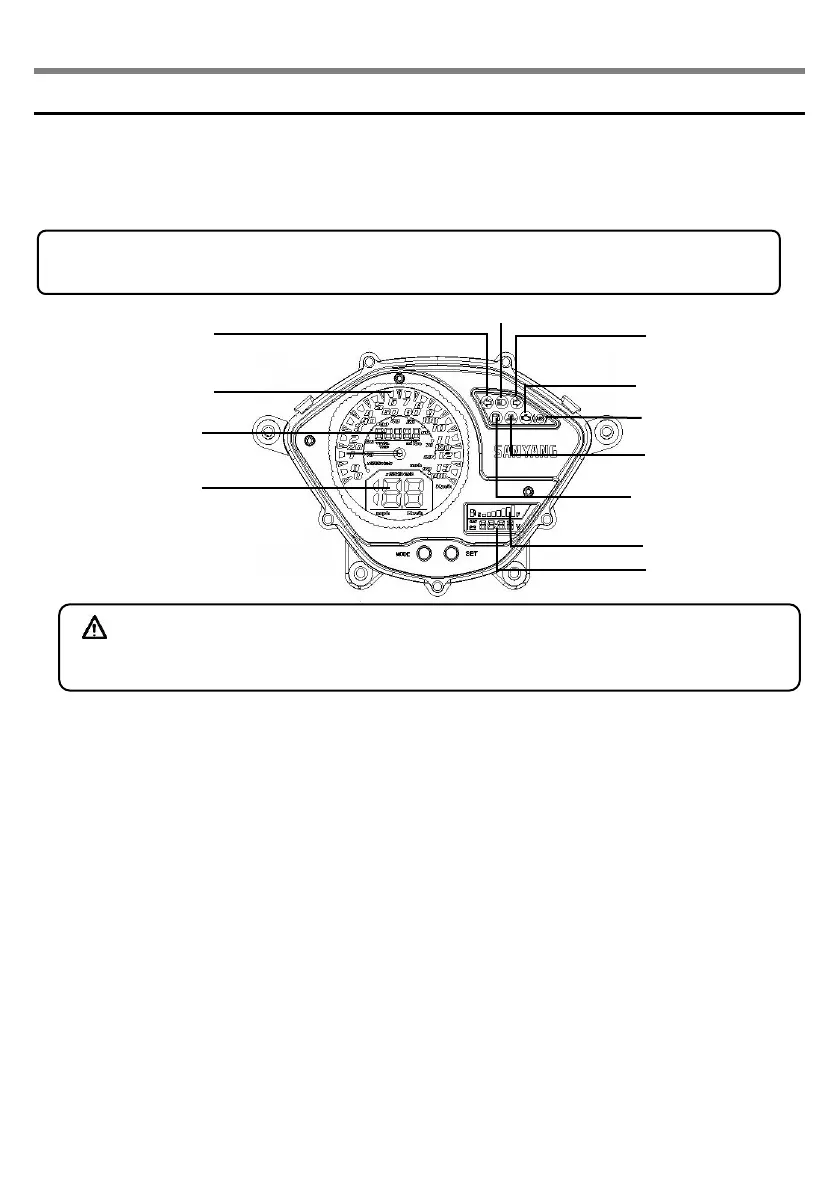

Témoin de feu de route
Jauge à carburant
Totalisateur kilométrique/
totalisateur kilométrique
partiel
Compte-tours/
indicateur de vitesse
Témoin de
clignotant droit
Témoin de
clignotant gauche
Témoin de rappel de
vidange
Indicateur de vitesse/
compte-tours
Voltmètre/
montre de bord
Témoin de faible
niveau de carburant
Témoin d'anomalie
Témoin ABS
