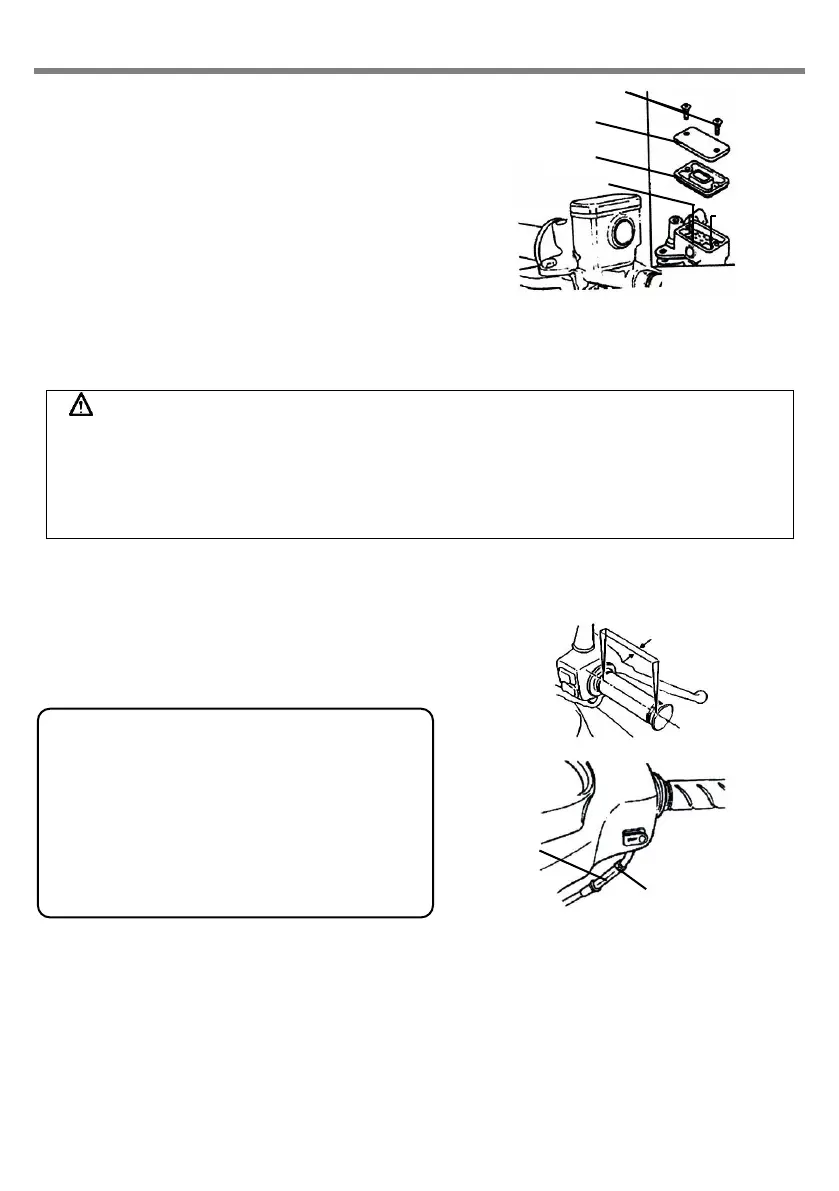

(Nachfüllen der Bremsflüssigkeit der Vorderradbremse)
1. Die Schrauben lösen und den Deckel des Hauptzylinders
abnehmen.
2. Jeglichen Schmutz und Fremdkörper im Umkreis des
Behälters entfernen, um sicherzustellen, dass kein
Fremdmaterial in den Behälter fällt.
3. Den Membranteller und die Membran entfernen.
4. Bremsflüssigkeit bis zur oberen Füllstandsgrenze nachfüllen.
5. Den Membranteller und die Membran einsetzen und den
Deckel des Hauptzylinders wieder anbringen.
6. Die Membran richtig gerichtet einsetzen und kein
Fremdmaterial in den Behälter fallen lassen. Den Deckel des
Hauptzylinders wieder gut festschrauben.
VORSICHT:
 Zur Vermeidung unerwünschter chemischer Reaktionen nur Bremsflüssigkeiten der
empfohlenen Klassen verwenden.
 Beim Nachfüllen von Bremsflüssigkeit nicht über die Obergrenze hinaus füllen und keine
Bremsflüssigkeit auf Lackierung oder Kunststoffteile tropfen lassen, welche sie schädigen
könnte.
§EINSTELLUNG DES SPIELS DES GASGRIFFS§
 Bei richtigem Spiel kann der Gasgriff um 2 bis 6 mm
verdreht werden.
 Zunächst die Gegenmutter lösen und dann mit der
Einstellmutter einstellen. Nach der Einstellung die
Gegenmutter wieder fest anziehen.
Zu prüfende Punkte:
1. Den Gaszug prüfen und sicherstellen, dass er sich
von geschlossener zu voll geöffneter Position
ungehindert bewegen kann.
2. Den Lenker von einem Anschlag zum andern
drehen und prüfen, ob dabei der Gaszug berührt
wird.
3. Prüfen, ob die Bewegung des Gaszugs nicht durch
andere Züge oder Leitungen behindert wird.
Schraube
Deckel des
Hauptzylinders
Membran
Obere Grenze
Brems-
flüssigkeit
2 - 6 mm
Gegenmutter
Einstellmutter
