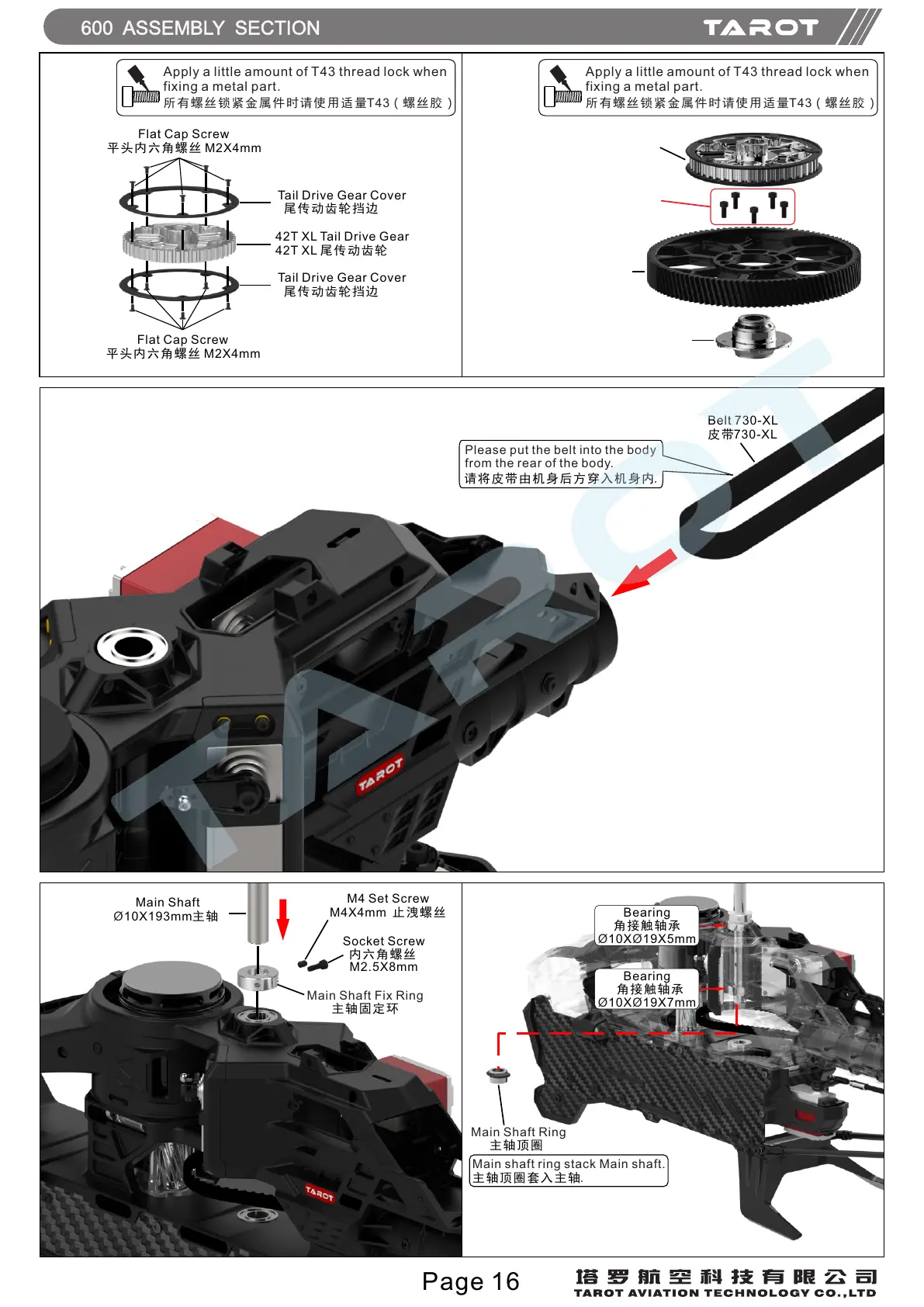

600 ASSEMBLY SECTION
Tail Drive Gear Cover
尾传 动齿轮挡 边
42Τ ΧL Tail Drive Gear
42Τ ΧL 尾传动 齿轮
Flat Cap Screw
平头 内六角螺 丝 Μ2Χ4mm
Tail Drive Gear Cover
尾传 动齿轮挡 边
Main Shaft Fix Ring
主轴 固定环
M4 Set Screw
Μ4Χ4mm 止 洩螺丝
Socket Screw
内六 角螺丝
Μ2.5Χ8mm
Main Shaft Ring
主轴 顶圈
Main shaft ring stack Main shaft.
主轴 顶圈套入 主轴.
Bearing
角接 触轴承
10Χ 19Χ7mmØ Ø
请将 皮带由机 身后方穿 入机身内.
Flat Cap Screw
平头 内六角螺 丝 Μ2Χ4mm
Please put the belt into the body
from the rear of the body.
Bearing
角接 触轴承
10Χ 19Χ5mmØ Ø
Apply a little amount of T43 thread lock when
fixing a metal part.
所有 螺丝锁紧 金属件时 请使用适 量T43(螺 丝胶)
Apply a little amount of T43 thread lock when
fixing a metal part.
所有 螺丝锁紧 金属件时 请使用适 量T43(螺 丝胶)
Belt 730-XL
皮带730-XL
Page 16
Main Shaft
10Χ193mm主轴Ø
42Τ ΧL Tail Drive Gear Set
42Τ ΧL 尾传动 齿轮组
Socket Screw
内六 角螺丝
Μ2.5Χ5mm
One-way Bearing Mount
单向 轴承座
CNC 106T M1 Slant Thread
Main Deive Gear
CNC 106T M1斜主 传动 齿轮
