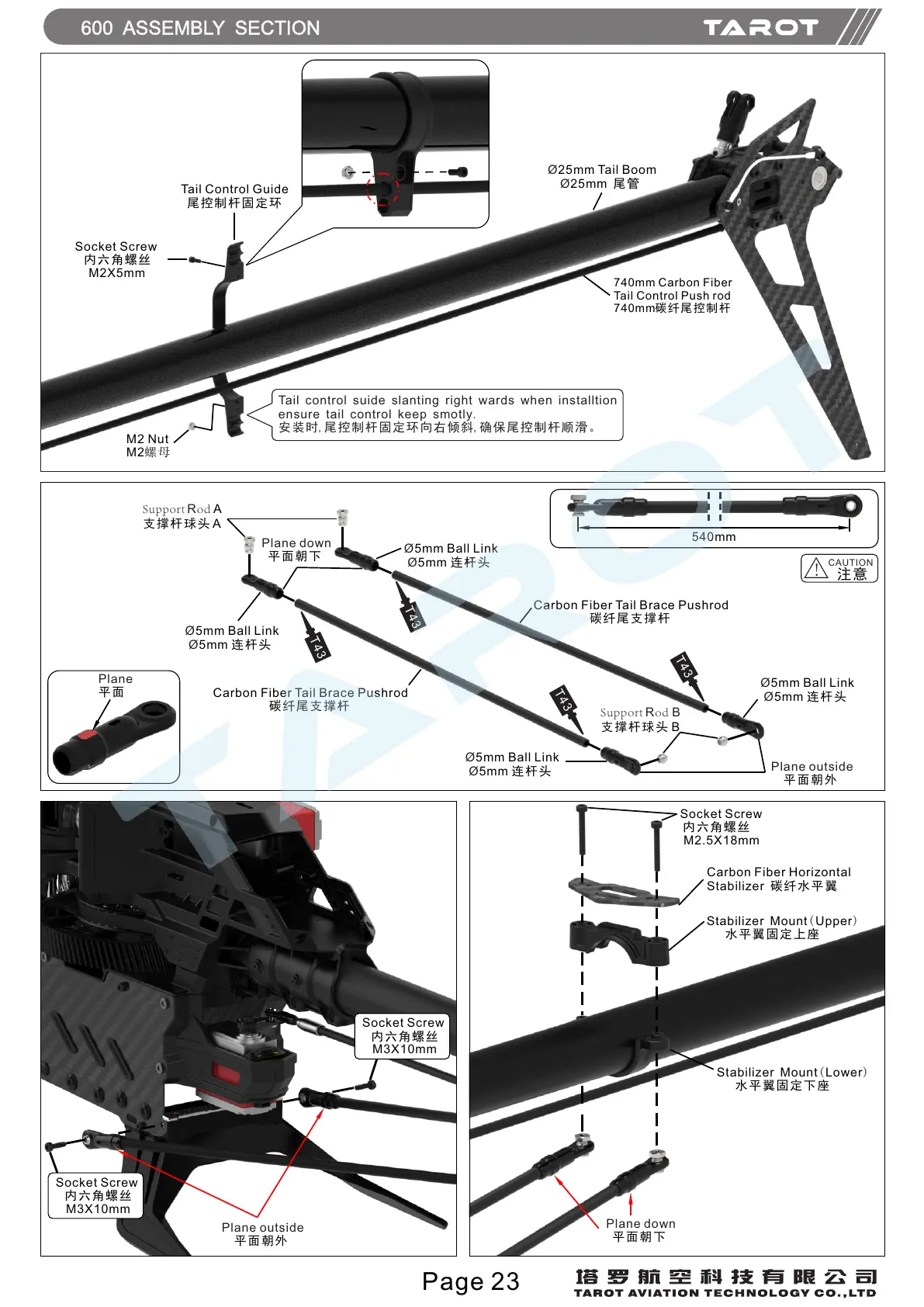

600 ASSEMBLY SECTION
Tail Control Guide
尾控 制杆固定 环
M2 Nut
M2螺母
Socket Screw
内六 角螺丝
Μ2Χ5mm
740mm Carbon Fiber
Tail Control Push rod
740mm碳纤 尾控 制杆
Ø25mm Tail Boom
25mm 尾管Ø
Carbon Fiber Tail Brace Pushrod
碳纤 尾支撑杆
Carbon Fiber Tail Brace Pushrod
碳纤 尾支撑杆
Ø5mm Ball Link
5mm 连 杆头 Ø
ASupportRod
支撑 杆球头 A
SupportRod B
支撑 杆球头 B
540mm
CAUTION
!
注意
Plane outside
平面 朝外
Plane down
平面 朝下
Plane
平面
Socket Screw
内六 角螺丝
Μ2.5Χ18mm
Carbon Fiber Horizontal
Stabilizer 碳纤水 平 翼
Stabilizer Mount(Upper)
水平 翼固定上 座
Stabilizer Mount(Lower)
水平 翼固定下 座
Socket Screw
内六 角螺丝
Μ3Χ10mm
Socket Screw
内六 角螺丝
Μ3Χ10mm
T
4
3
T
4
3
T4
3
T
4
3
Ø5mm Ball Link
5mm 连 杆头 Ø
Ø5mm Ball Link
5mm 连 杆头 Ø
Ø5mm Ball Link
5mm 连 杆头 Ø
Plane outside
平面 朝外
Plane down
平面 朝下
Page 23
Tail control suide slanting right wards when installtion
ensure tail control keep smotly.
安装 时,尾控制杆 固定环向 右倾斜,确保 尾控制杆 顺滑。
