Tarot 600 - COMPONENT WIRE PREPARATION; ESC COVER CUTTING; WIRING MANAGEMENT

Cable Tie
扎带
Cable Tie
扎带

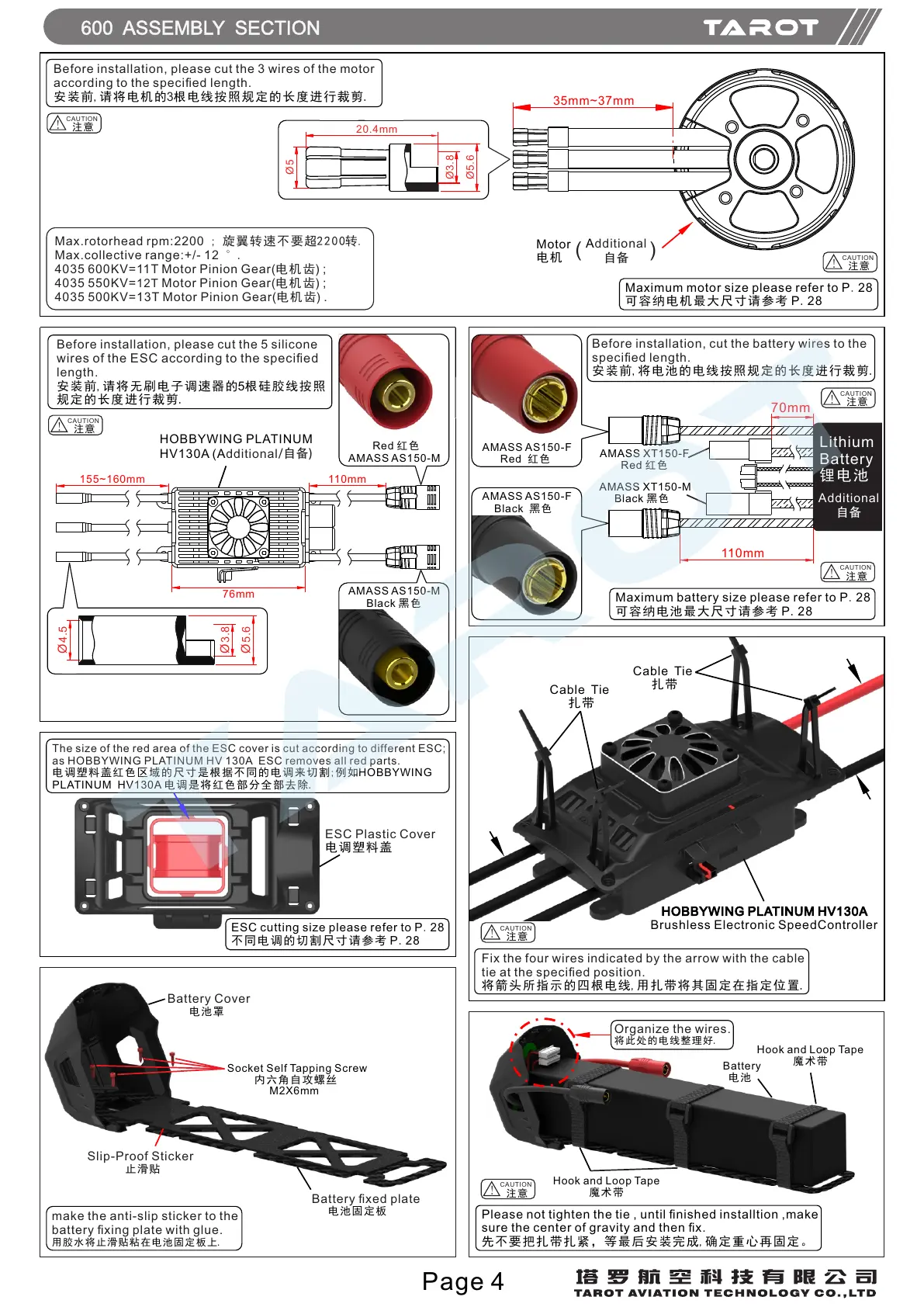

600 ASSEMBLY SECTION
ESC Plastic Cover
电调 塑料盖
The size of the red area of the ESC cover is cut according to different ESC;
as HOBBYWING PLATINUM HV 130A ESC removes all red parts.
电调塑 料盖红色区 域的尺 寸是 根据不 同的 电调来 切割;例 如HOBBYWING
PLATINUM HV130A 电调是 将红 色部分 全部 去除.
Before installation, please cut the 5 silicone
wires of the ESC according to the specified
length.
安装 前,请将无刷 电子调速 器的5根硅胶 线按照
规定 的长度进 行裁剪.
110mm
155~160mm
AMASS AS150-M
Black 黑 色
Ø4.5 Ø3.8 Ø5.6
35mm~37mm
Ø5
Ø3.8 Ø5.6
20.4mm
Before installation, please cut the 3 wires of the motor
according to the specified length.
安装 前,请将电机 的 根电 线按照规 定的长度 进行裁剪.3
make the anti-slip sticker to the
battery fixing plate with glue.
用胶水将止 滑 贴 粘在电池 固 定 板上.
Socket Self Tapping Screw
内六角 自攻螺 丝
M2Χ6mm
Battery Cover
电池罩
Battery fixed plate
电池固 定板
Slip-Proof Sticker
止滑贴
76mm
CAUTION
!
注意
CAUTION
!
注意
Maximum motor size please refer to P.28
可容 纳电机最 大尺寸请 参考 P. 28
CAUTION
!
注意
ESC cutting size please refer to P. 28
不同电调 的切割 尺寸 请参考 P.28
HOBBYWING PLATINUM HV130A
Brushless Electronic SpeedController
Fix the four wires indicated by the arrow with the cable
tie at the specified position.
将箭 头所指示 的四根电 线,用扎带将 其固定在 指定位置.
CAUTION
!
注意
110mm
70mm
Before installation, cut the battery wires to the
specified length.
安装 前,将电池的 电线按照 规定的长 度进行裁 剪.
AMASS AS150-F
Red 红色
AMASS AS150-F
Black 黑 色
CAUTION
!
注意
Maximum battery size please refer to P. 28
可容 纳电池最 大尺寸请 参考 P. 28
CAUTION
!
注意
AMASS XT150-F
Red 红色
AMASS XT150-M
Black 黑 色
Page 4
HOBBYWING PLATINUM
HV130A (Additional/⾃备)
Lithium
Battery
锂电池
Additional
⾃备
Battery
电池
Organize the wires.
将此处的电 线 整 理好.
CAUTION
!
注意
Please not tighten the tie , until finished installtion ,make
sure the center of gravity and then fix.
先不 要把扎带 扎紧，等 最后安装 完成,确定重 心再固定 。
Hook and Loop Tape
魔术带
Hook and Loop Tape
魔术带
Max.rotorhead rpm:2200 ; 旋翼转 速不要超2 200转.
Max.collective range:+/- 12 .
4035 600KV=11T Motor Pinion Gear(电机齿) ;
4035 550KV=12T Motor Pinion Gear(电机 齿) ;
4035 500KV=13T Motor Pinion Gear(电机齿) .
Motor
电机
( )
Additional
⾃备
Red 红色
AMASS AS150-M
