<（戻る）ボタンと>（進む）ボタンを使うと、（1 回のアクイジションに複数回実施される測定に関して）レコードの前の
測定点と次の測定点の位置で波形がディスプレイの中央に表示されます。
ナビゲーション・ボタンである Min'（最小）と Max'（最大）と使うと、現行のアクイジションにおけるその測定の最小
値または最大値で波形がディスプレイの中央に表示されます。
測定の読み値と Min/Max ボタンに表示されているダッシュ記号（'）は、表示されている値（または Min/Max および波
形の場合にはこれらの位置に移動される）が現行アクイジションに由来する値であることを示しています。ダッシュ
記号がついていない値は、すべてのアクイジションに由来する値であることを意味します。

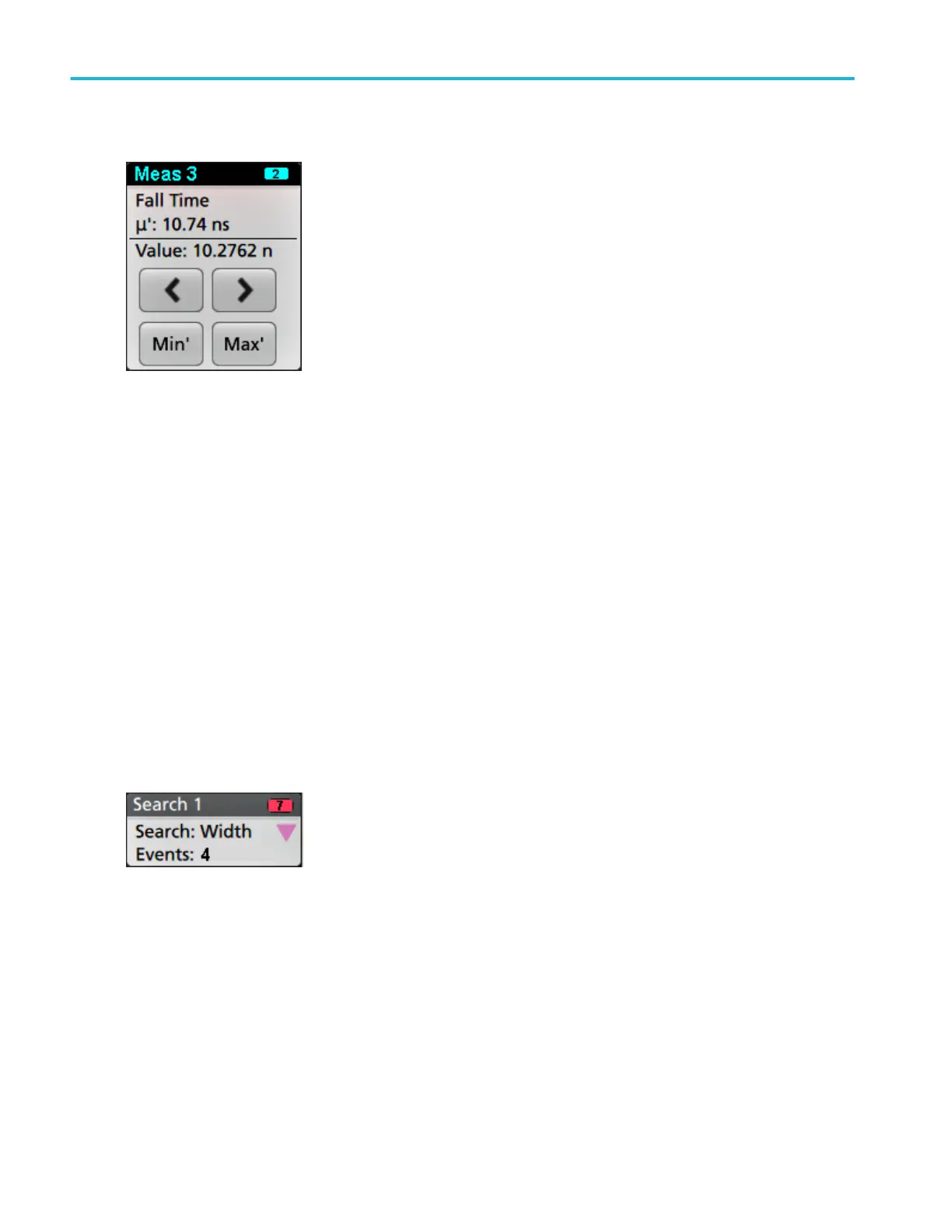

Measurement（測定）バッジは作成順に並び、結果バーの上部から始まります。Measurement（測定）バッジを削除
しても、残りの波形バッジの順序や名前は変わりません。Measurement（測定）バッジを移動させるには、バッジを
ごみ箱アイコンにドラッグしてオフにする必要があります。
検索バッジ
Search（検索）バッジも結果バーに位置しており、Measurement（測定）バッジの下にあります。検索バッジを使って、
現行アクイジションの検索ソース、検索タイプ、検索基準イベント数（発生件数）を決定し、それらのイベントの発生
場所の波形を、波形目盛の上部に小さな逆三角形を付けてマークします。検索バッジをダブルタップしてそのコン
フィグレーション・メニューを開き、検索設定の変更または微調整を行います。
検索バッジを作成するには Add New...Search（検索の新規追加）ボタンをタップします。表示されたコンフィグレー
ション・メニューを利用して検索基準を設定します。
検索バッジには<（戻る）と>（進む）のナビゲーション・ボタンがあり、これらを使うと Zoom（ズーム）モードが開き、
波形レコードの「戻る」マークと「進む」マークの位置で波形がディスプレイの中央に表示されます。検索バッジの
ナビゲーション・ボタンを使用できるのは、オシロスコープが Single acquisition（シングル・アクイジション）モードにな
っている時に限られます。バッジをシングルタップするとナビゲーション・ボタンが閉じます。
