THUNDER TIGER MINI TITAN V2 - MANUAL 2 User Manual

-7-
Main Rotor-2 / 主旋翼機構組裝 -2
Bag A
HSP16-6N
Countersunk Screw M1.6×6
圓頭十字螺絲 M1.6×6
BK1203
Linkage Ball(ø3.8)
連接頭 (ø3.8)
HNU2-9Z
SHOULDER SCREW M2x9
圓頭十字軸套螺絲 M2×9
BK1480
COLLAR, d2×D3×5.6t
軸環 , d2×D3×5.6t
BK1481
FLAT WASHER d2xD3.7x0.5t
墊片 d2xD3.7x0.5t
Assemble left and right side the same way
左右側組件相同
L
R
No.
1
2
3
Qty
2
2
4
Material No.
BV1404
BK1480
BK1203
Description
METAL MIXING LEVER
COLLAR, d2×D3×5.6t
LINKAGE BALL(ø3.8)
名稱
金屬控制搖臂組
軸環
, d2×D3×5.6t
連接頭 (ø3.8)
No.
4
5
6
Qty
4
2
2
Material No.
HSP16-6N
BK1481
HNU2-9Z
Description
COUNTERSUNK SCREW M1.6×6
FLAT WASHER d2xD3.7x0.5t
SHOULDER SCREW M2x9
名稱
圓頭十字螺絲 M1.6×6
墊片 d2xD3.7x0.5t
圓頭十字軸套螺絲 M2×9
(1)
(3)
(3)
(4)
(4)
(6)
(6)
(2)
(5)
(5)
(2)

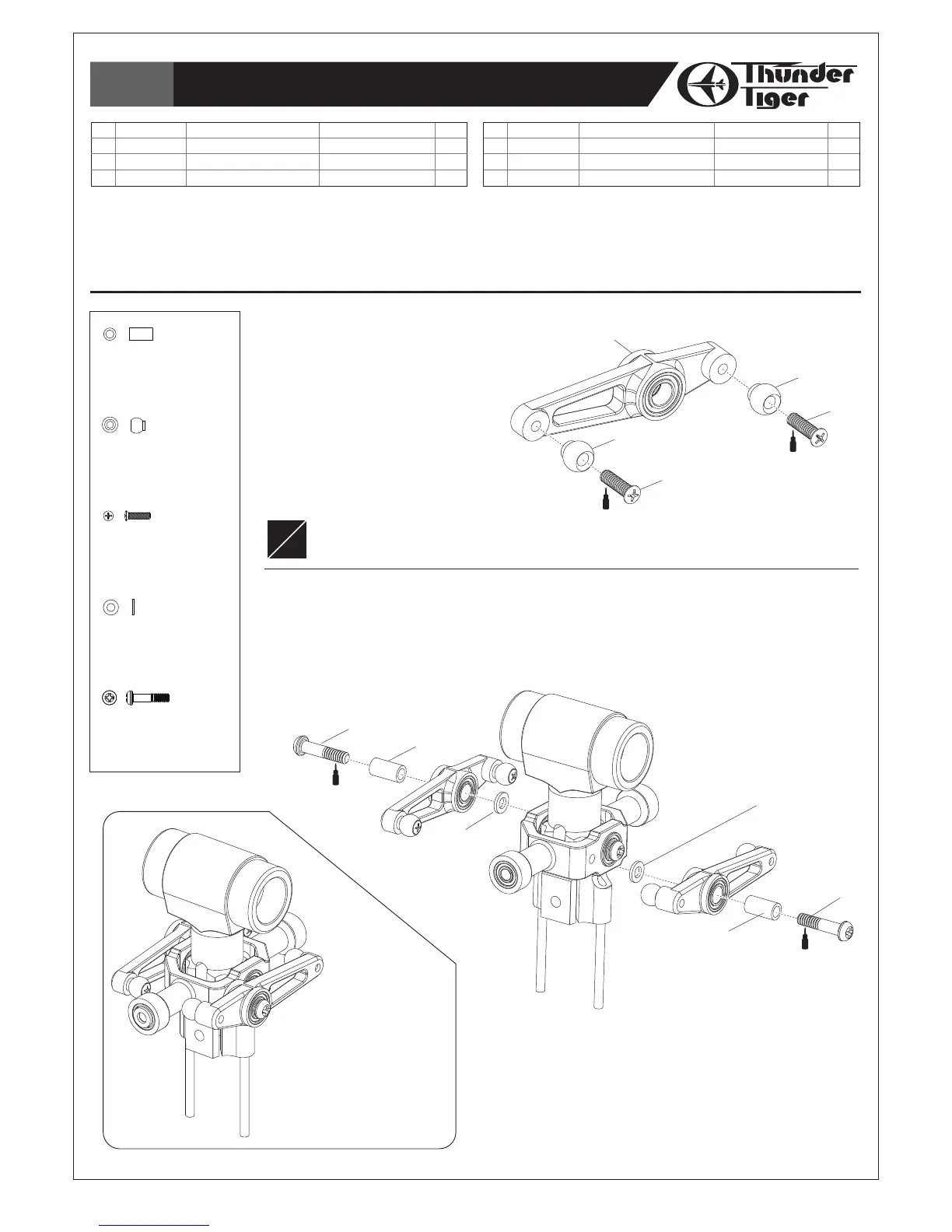

Step 1 / 步驟一
Secure the Linkage Balls to the Mixing Lever.
依圖示，安裝控制臂球頭，並適量使用螺絲防鬆劑。
Step 2 / 步驟二
1. Secure the Metal Mixing Lever to the Metal Seesaw Hub.
2. Make sure the Metal Mixing Lever runs effortlessly.
1. 將金屬控制臂安裝於金屬穩定桿固定座，並適量使用螺絲防鬆劑。
2. 確認控制臂能自由動作，無干涉及過鬆現象。
Completed View
組裝完成
T22
T22
T22
T22
