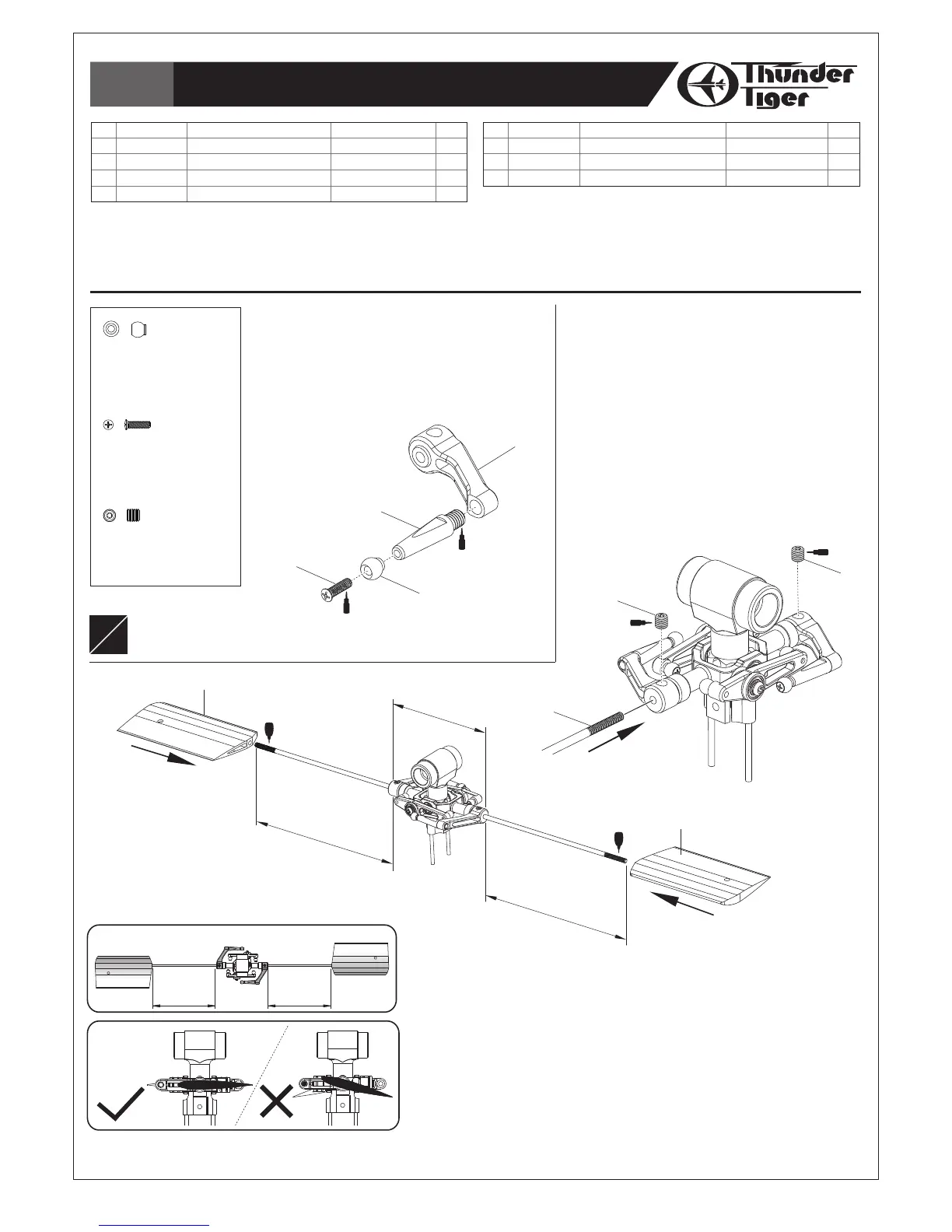

-8-
Main Rotor-3 /
主旋翼機構組裝
-3
Bag B
HME3-3B
SET SCREW M3×3
無頭內六角螺絲
M3×3
BK1203
Linkage Ball(ø3.8)
連接頭
(ø3.8)
No.
1
2
3
4
Qty
2
2
2
2
Material No.
BK1499
BK1500
BK1203
HSP16-6N
Description
M. FLYBAR C. ARM-1
M. FLYBAR C. ARM-2
LINKAGE BALL(ø3.8)
COUNTERSUNK SCREW M1.6×6
名稱
金屬穩定翼轉臂
-1
金屬穩定翼轉臂
-2
連接頭
(ø3.8)
圓頭十字螺絲
M1.6×6
No.
5
6
7
Qty
1
2
2
Material No.
BK1410-1
HME3-3B
BK1413
Description
SUS FLYBAR ROD
SET SCREW M3×3
FLYBAR PADDLE（GREEN LIGHT）
名稱
不鏽鋼穩定桿
無頭內六角螺絲
M3×3
穩定翼
（
綠
）
T22
T22
CA
T22
T22
(1)
(6)
(6)
(5)
(7)
(7)
(2)
(4)
(3)
CA
83mm
83mm
70mm 70mm
54mm
Step 3 / 步驟三
1. Thread the Paddles onto the Flybar Rod, equal the length to the
Flybar Control Arms of each side.
2. Ensure the leading edges of the Paddles are toward the same side to
the Metal Flybar Control Posts.
3. Line up the Paddles with the Flybar Control Arms.
1. 旋上穩定翼於穩定翼桿上，確認兩側的穩定翼至控制臂距離相等。
2. 確認穩定翼前緣與穩定翼控制轉臂方向相同。
3. 對正穩定翼與穩定翼控制臂呈水平狀態。
Note 1 / 注意 1
Note 2
注意 2
Step 1 / 步驟一
1. Secure the Linkage Ball to the Metal Flybar
Contorl Post.
2. Assemble the Metal Flybar Control Post and
the Metal Flybar Control Arm.
1. 牢固的將球頭安裝於金屬穩定翼轉臂柱上。
2. 將金屬穩定翼轉臂柱及金屬穩定翼臂裝配完成。
Step 2 / 步驟二
1. I
nsert the Flybar Rod through the Metal Flybar
Control Arms & the Metal Seesaw Hub.
2. Ensure the Flybar Rod have equal
protrusion from each side of the Metal
Flybar Control Arms.
3. Line up the holes of the Metal Flybar
Control Arms and the flat spot of the Flybar
Rod, and then screw the Metal Flybar
Control Arms & the Flybar Rod tightly.
1. 將穩定桿穿過金屬穩定翼控制臂、金屬穩定桿固
定座和金屬旋翼固定座。
2. 確認穩定桿凸出金屬穩定翼控制臂兩側等距。
3. 對正金屬穩定翼控制臂上鎖固孔與穩定翼桿上平
面凹槽後，再鎖緊螺絲。
HSP16-6N
Countersunk Screw M1.6×6
圓頭十字螺絲
M1.6×6
Assemble left and right side the same way
左右側組件相同
L
R
To Next Page
