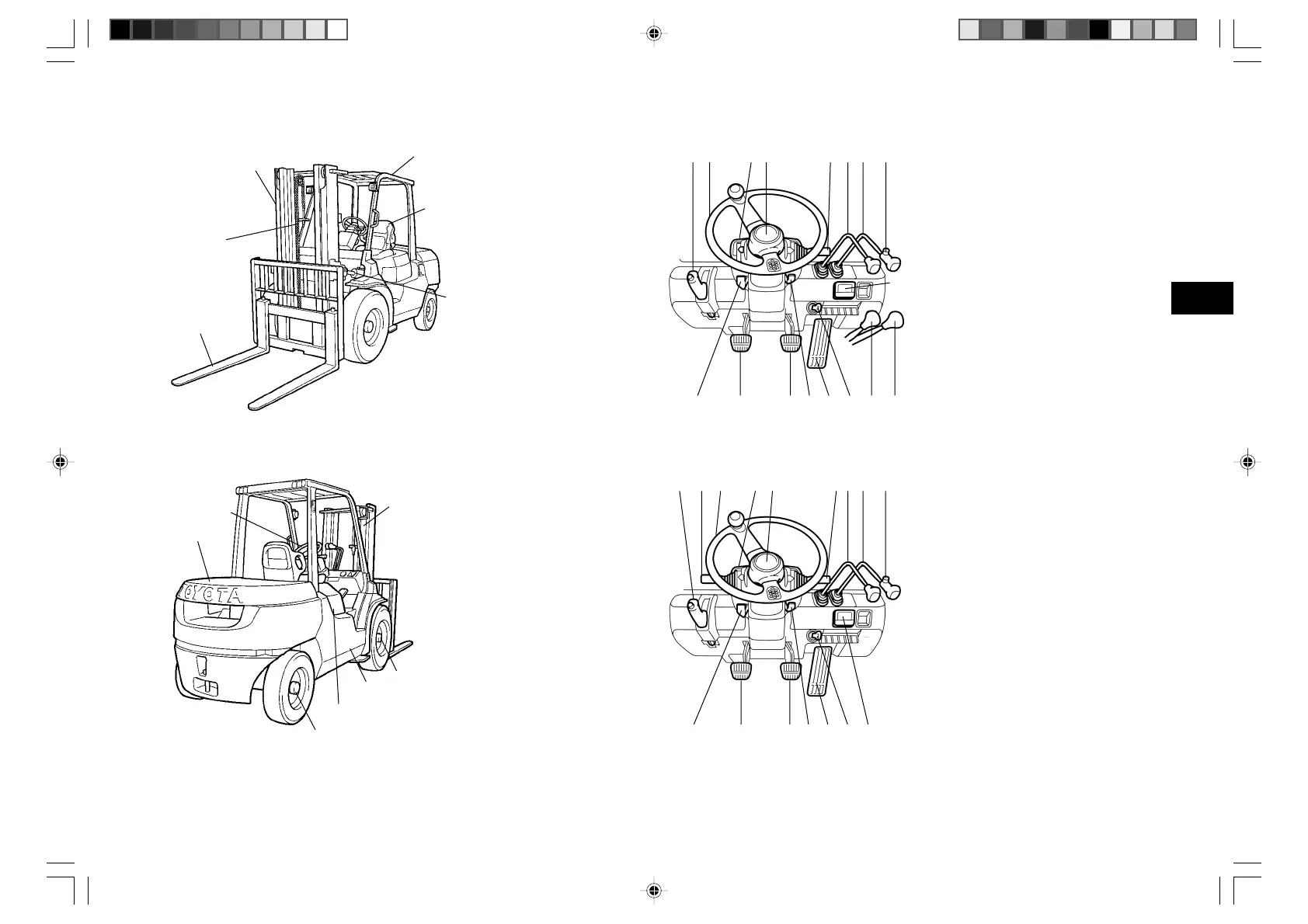

COMPONENTES PRINCIPALES
1. Mástil
2. Cadena
3. Horquilla
4. Cilindro de inclinación
5. Asiento del operador
6. Techo protector
7. Cilindro de elevación
8. Volante de la dirección
9. Contrapeso
10. Eje trasero
11. Capó del motor
12. Bastidor
13. Eje delantero
9
10
11
12
13
7
8
CONTROLES DE MANEJO Y PANEL DE INSTRUMENTOS
Modelos de embrague
1. Palanca de freno de estacionamiento
2. Volante
3. Centro de monitoreo integrado
4. Botón del claxón
5. Interruptor de control de luz y señal de giro
(Opción)
6. Palanca de elevación
7. Palanca de inclinación
8. Bóton interruptor de palanca de inclinación
(Modelos SAS)
9. Palanca de cambio (Adelante-retroceso)
10. Palanca de cambio (Alta-baja velocidad)
11. Pedal del acelerador
12. Interruptor de encendido
13. Pedal del freno
14. Pedal del embrague
15. Palanca de ajuste de dirección de inclinación
16. Palanca de liberación de bloqueo de capucha
del motor
17. Visualizador DPF (Opción)
Modelos de convertidor de torsión
1. Palanca de freno de estacionamiento
2. Palanca de control
3. Volante
4. Centro de monitoreo integrado
5. Botón del claxón
6. Interruptor de control de luz y señal de giro
(Opción)
7. Palanca de elevación
8. Palanca de inclinación
9. Botón interruptor de palanca de inclinación
(Modelos SAS)
10. Interruptor de encendido
11. Pedal del acelerador
12. Pedal del freno
13. Pedal de frenos y de avance lento
14. Palanca de ajuste de dirección de inclinación
15. Palanca de liberación de bloqueo de capucha
del motor
16. Visualizador DPF (Opción)
1
2
3
4
5
6
12 34 567 8
910121115131416
17
123 45 6789
16101114121315
