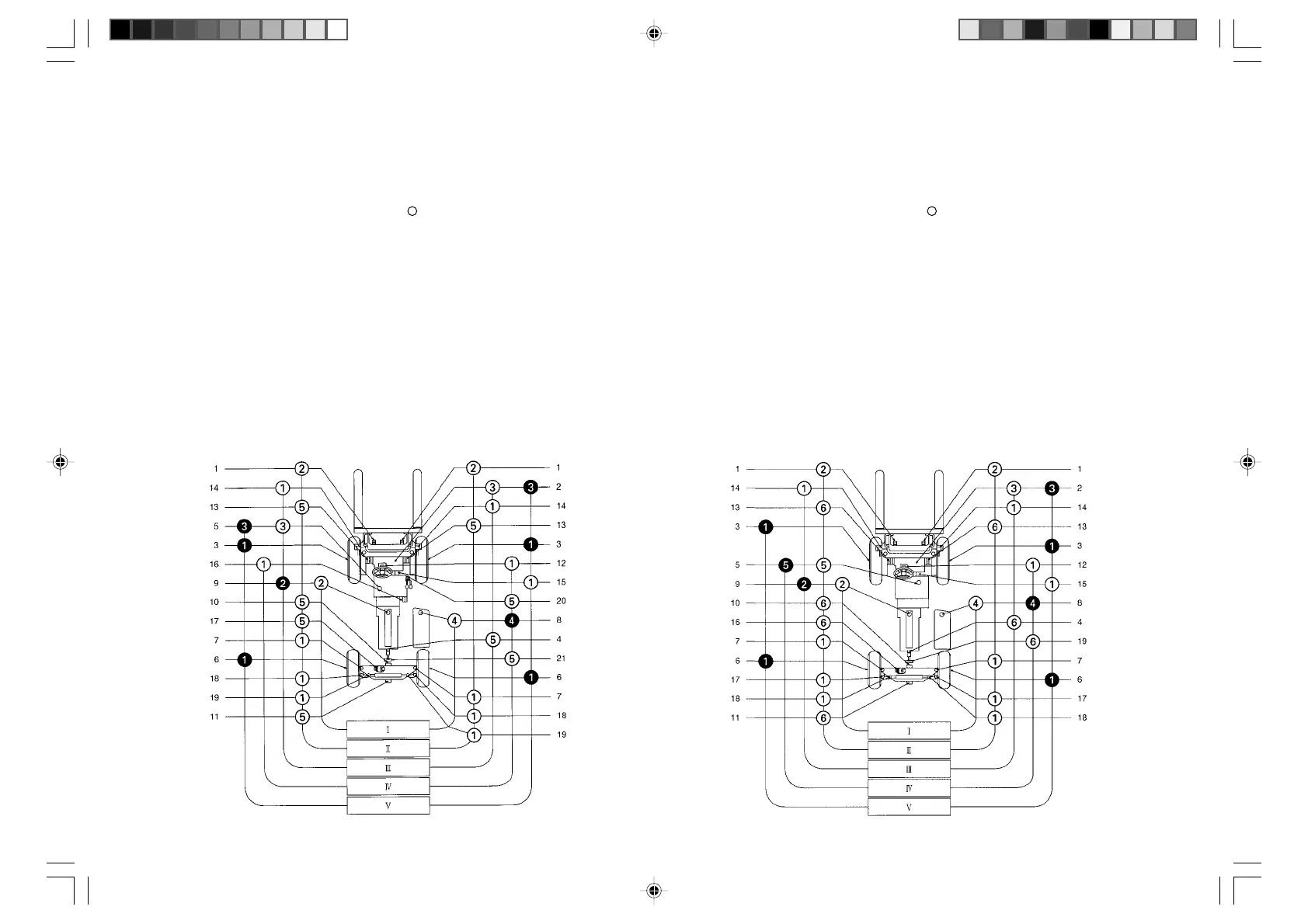

CUADRO DE LUBRICACIÓN
Modelos de embrague
1. Cadena
2. Engranaje diferencial
3. Cojinete de la rueda delantera
4. Eje del drive de la bomba de aceite
5. Caja de transmisión
6. Cojinete de la rueda trasera
7. Perno de juntura de dirección
8. Tanque de combustible
9. Caja de la manivela del motor
10. Vara frontal del eje frontal
11. Vara frontal del eje trasero
12. Mecanismo de bloqueo de dirección de
inclinación
13. Cojinete de soporte del mástil
14. Perno delantero del cilindro de inclinación
15. Arbol de mando
16. Enlace de desplazamiento del engranaje
17. Perno inferior de bloqueo del cilindro de
balanceo
18. Perno extremo de varilla de enlace
19. Perno extremo de cilindro del eje trasero
20. Palanca de desplazamiento del engranaje
21. Eje del spline de la bomba de aceite
I. Inspeccionar cada 8 horas (diariamente)
II. Inspeccionar cada 40 horas (semanalmente)
III. Inspeccionar cada 250 horas (6 semanas)
IV. Inspeccionar cada 1000 horas (cada 6 meses)
V. Inspeccionar cada 2000 horas (anualmente)
Inspección y servicio
● Reemplazo
q Grasa MP
w Aceite del motor
e Aceite para engranaje hipoidal
r Aceite hidráulico
t Grasa bisulfita de molibdeno
Nota: En caso de hacer funcionar el vehículo en
condiciones difíciles, recomendamos el intervalo
de servicio de 170 horas o de un mes.
Modelos de convertidor de par
1. Cadena
2. Engranaje diferencial
3. Cojinete de la rueda delantera
4. Eje del drive de la bomba de aceite
5. Caja del convertidor de torsión
6. Cojinete de la rueda trasera
7. Perno de juntura de dirección
8. Tanque de combustible
9. Cigüeñal del motor
10. Vara frontal del eje frontal
11. Vara frontal del eje trasero
12. Mecanismo de bloqueo de dirección de
inclinación
13. Cojinete de soporte del mástil
14. Perno delantero del cilindro de inclinación
15. Arbol de mando
16. Perno inferior de bloqueo del cilindro de
balanceo
17. Perno extremo de varilla de enlace
18. Perno extremo de cilindro del eje trasero
19. Eje del spline de la bomba de aceite
I. Inspeccionar cada 8 horas (diariamente)
II. Inspeccionar cada 40 horas (semanalmente)
III. Inspeccionar cada 250 horas (6 semanas)
IV. Inspeccionar cada 1000 horas (cada 6 meses)
V. Inspeccionar cada 2000 horas (anualmente)
Inspección y servicio
● Reemplazo
q Grasa MP
w Aceite del motor
e Aceite para engranaje hipoidal
r Aceite hidráulico
t Fluído de transmisión automática
y Grasa bisulfita de molibdeno
Nota: En caso de hacer funcionar el vehículo en
condiciones difíciles, recomendamos el intervalo
de servicio de 170 horas o de un mes.
