79
E
Asignación de fusibles
A 7,5A Mini palancas L 5A ALT-S
B —— M 15A Cabezal
C 7,5A Arrancador N ——
D 7,5A Deslizamiento O 7,5A Cola
E 7,5A SAS-ECU P 10A Función-LP
F 10A Encendido Q 7,5A Detener
G 7,5A Giro R 30A HTR
H 10A Medidor S 40A AMI
I 10A Calentador T 40A Cabezal
J 15A Limpiador U 15A DPF1
K 7,5A Claxón V 7,5A DPF2
Incluyendo accesorios opcionales
Los procedimientos de chequeo y reemplazo del
fusible se hacen de la siguiente manera:
1. Ajuste el interruptor de encendido a la posición
de desactivado (OFF).
2. Quite la cubierta de la caja de fusibles y retire
el clip sujeto a la mencionada caja.
3. Aplique el clip del fusible al fusible para retirarlo.
4. El fusible se quema si su estado es como el
mostrado a la derecha en la ilustración de la
izquierda. Cámbielo por un fusible de repuesto.
Precaución
• Utilice el fusible que tiene la misma
capacidad que el que está instalado.
• Si el fusible que reemplazó se quemara de
nuevo, solicite una inspección a su
concesionario Toyota.
• Solicite a su concesionario Toyota que
reemplace el fusible GLOW o ALT, si fuese
necesario.

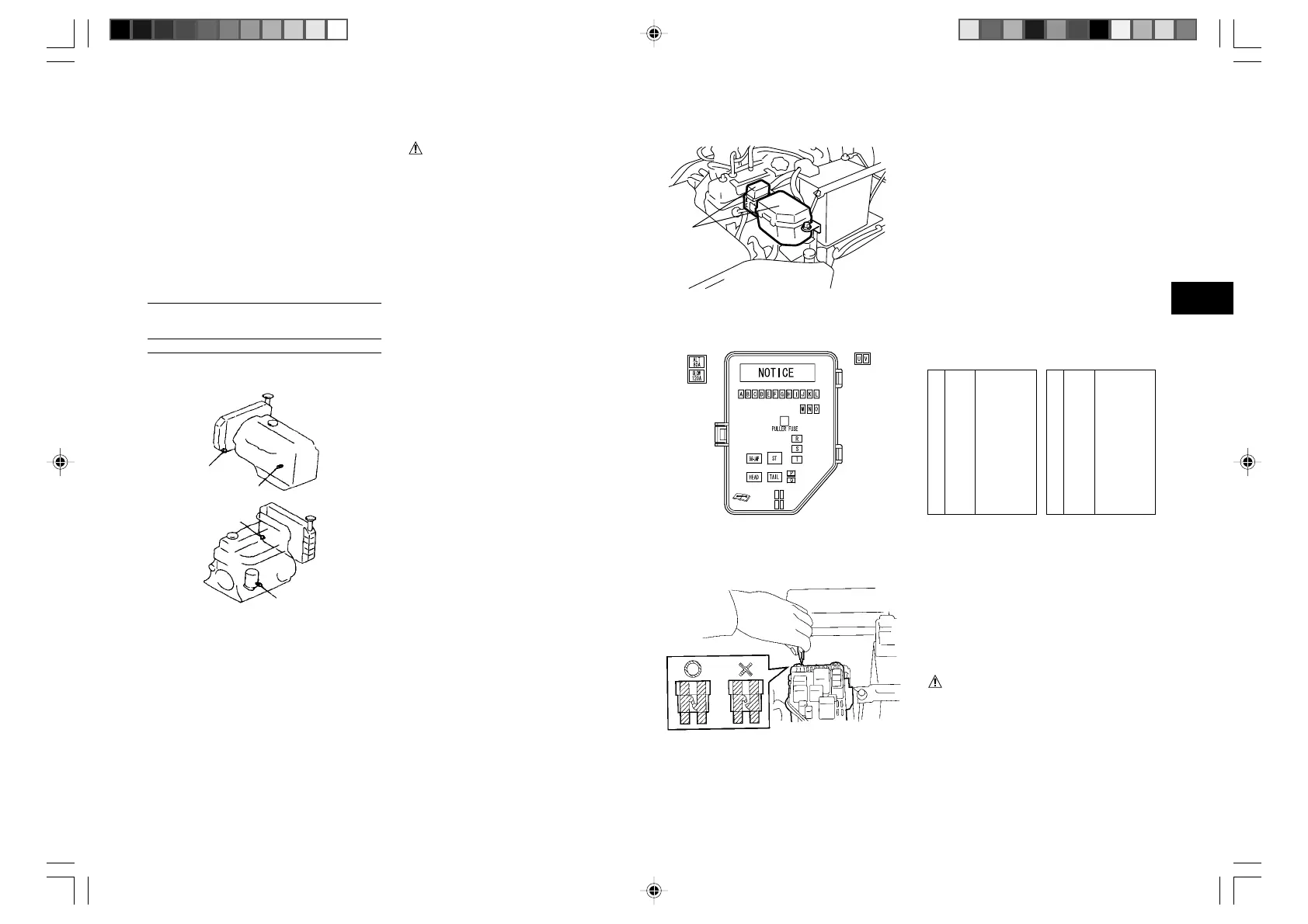

q Caja de fusibles
Adición del anticongelante
Si se dejara el vehículo en un área de temperatura
menor que 0°C, el agua de enfriamiento se
congelaría, causando daños al radiador y/o
bloqueo de cilindros. En tal caso, se debe utilizar
líquido de enfriamiento anticongelante.
Si se emplea líquido de enfriamiento de larga vida
(LLC), se debe cambiar una vez cada dos años.
La temperatura de congelación varia dependiendo
de la cantidad de anticongelante añadido.
Mezcla anticongelante (%)
Temperatura de -12 -15 -24 -35
protección de
congelación (°C)
Mezcla (%) 25 30 40 50
Precaución
El fluido anticongelante es inflamable, de
manera que sea particularmente cuidadoso
para evitar el fuego.
Antes de añadir anticongelante, inspeccione
el radiador, bomba de agua, tubería y el
bloqueo del cilindro para ver si hay fugas.
Los procedimientos para añadir
anticongelante son los siguientes.
1. Remueva el cápo del radiador. Afloje los
grifos de drenaje en el radiador y bloqueo de
clindro y drene el agua de enfriamiento.
2. Lave el radiador y el bloqueo de cilindro
echando agua limpia por la boca del radiador.
3. Después de que el agua se haya drenado
del radiador y del bloqueo de cilindro, apriete
los grifos de drenaje.
4. Añada la cantidad de anticongelante
apropiada por la boca del radiador y llene el
espacio restante con agua limpia.
5. Cuando se aproxime la estación caliente,
no hay el peligro de congelación, de manera
que drene el agua de enfriamiento que
contiene anticongelante (excepto LLC, el
reemplazo de LLC es cada 2 años). Lave el
radiador y el bloqueo del motor, y llene con
agua limpia.
Reemplazo del fusible
Si una lámpara no se encendiera o si un dispositivo
eléctrico no funcionara, el fusible correspondiente
podría quemarse.
Chequee el fusible de cada dispositivo. La caja
de fusibles está ubicada en el lado frontal izquierdo
como visto desde la capucha abierta del motor.
Nota: Vea la tabla de abajo para los dispositivos
correspondientes a cada fusible.
e
q
w
q
q Llare del radiador de drenaje
w Ta pón de drenaje del motor (1FZ)
e Ta pón de drenaje del motor (13Z)
q
